описание техники

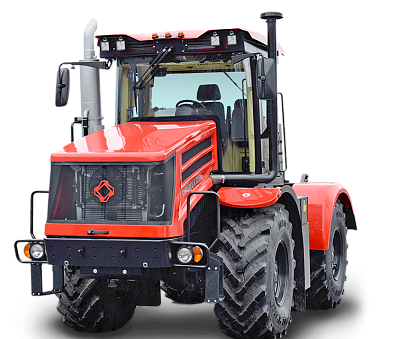

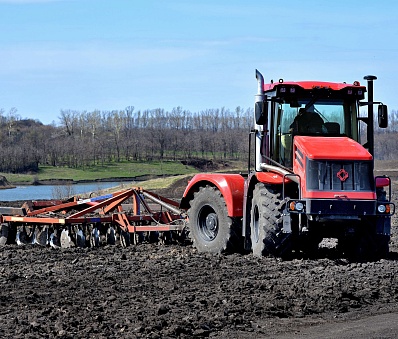

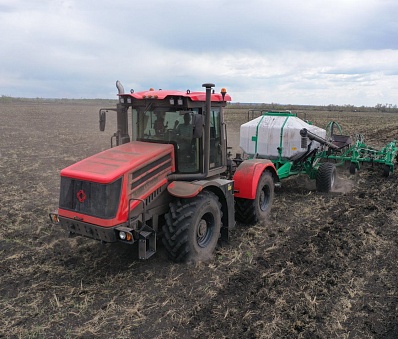

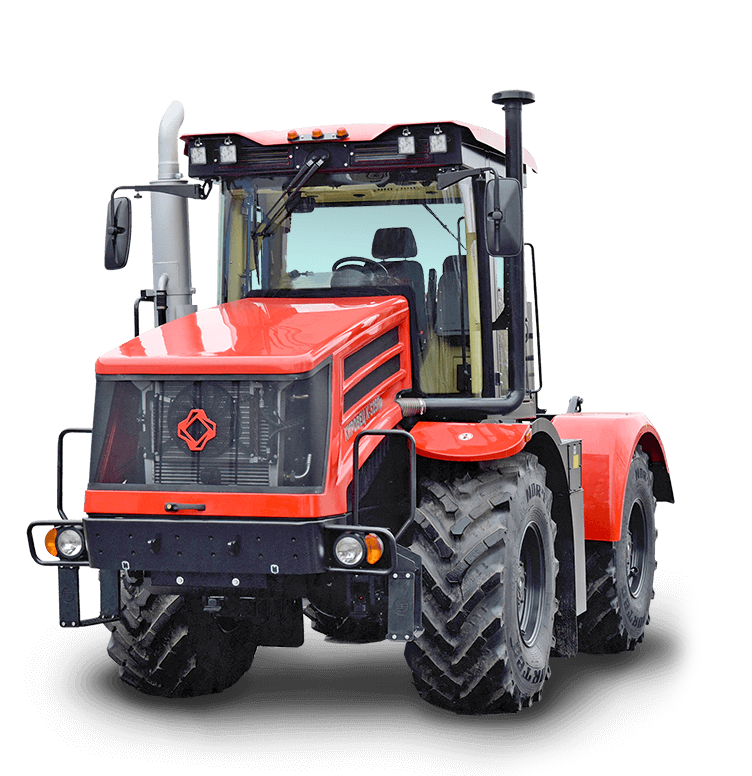

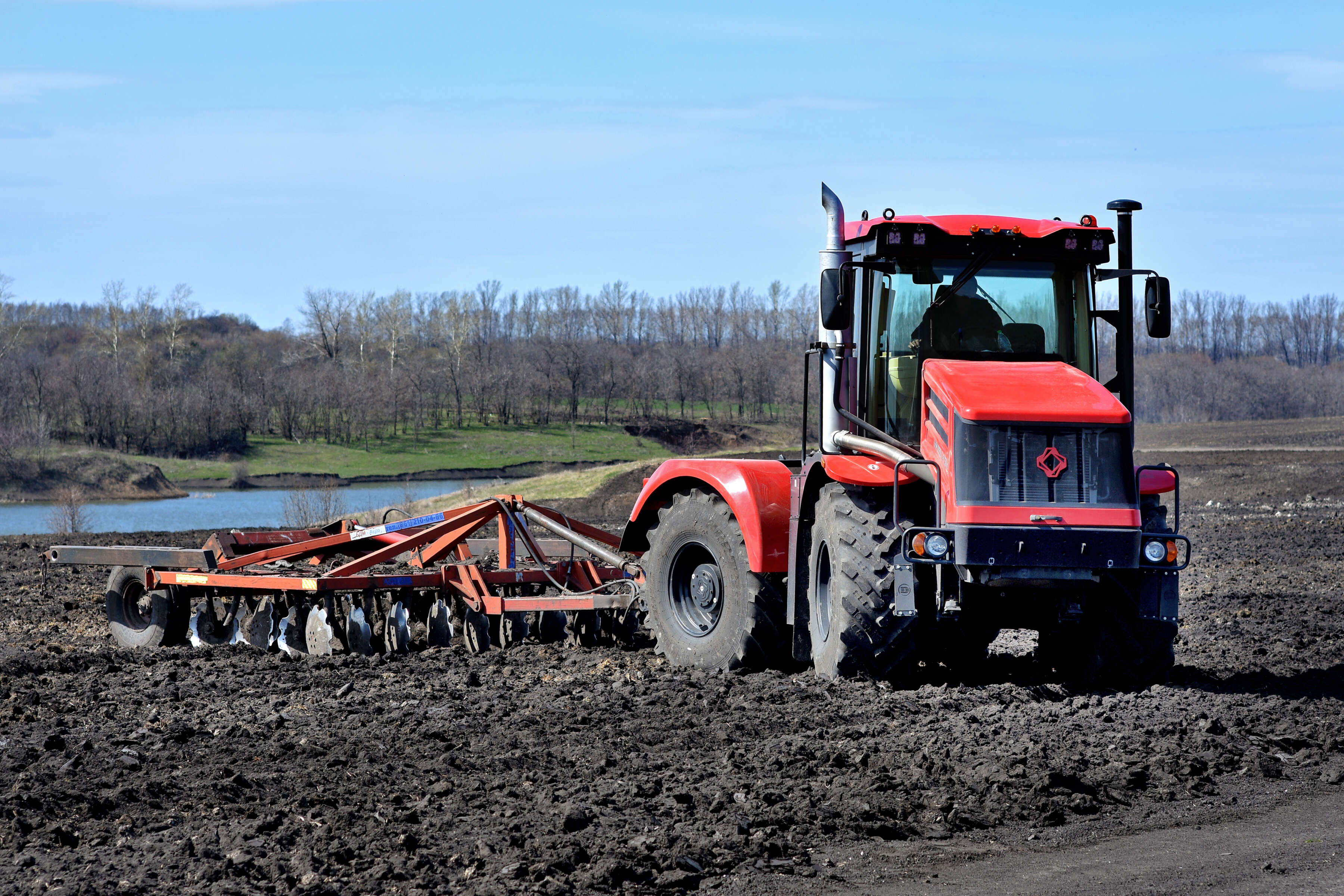

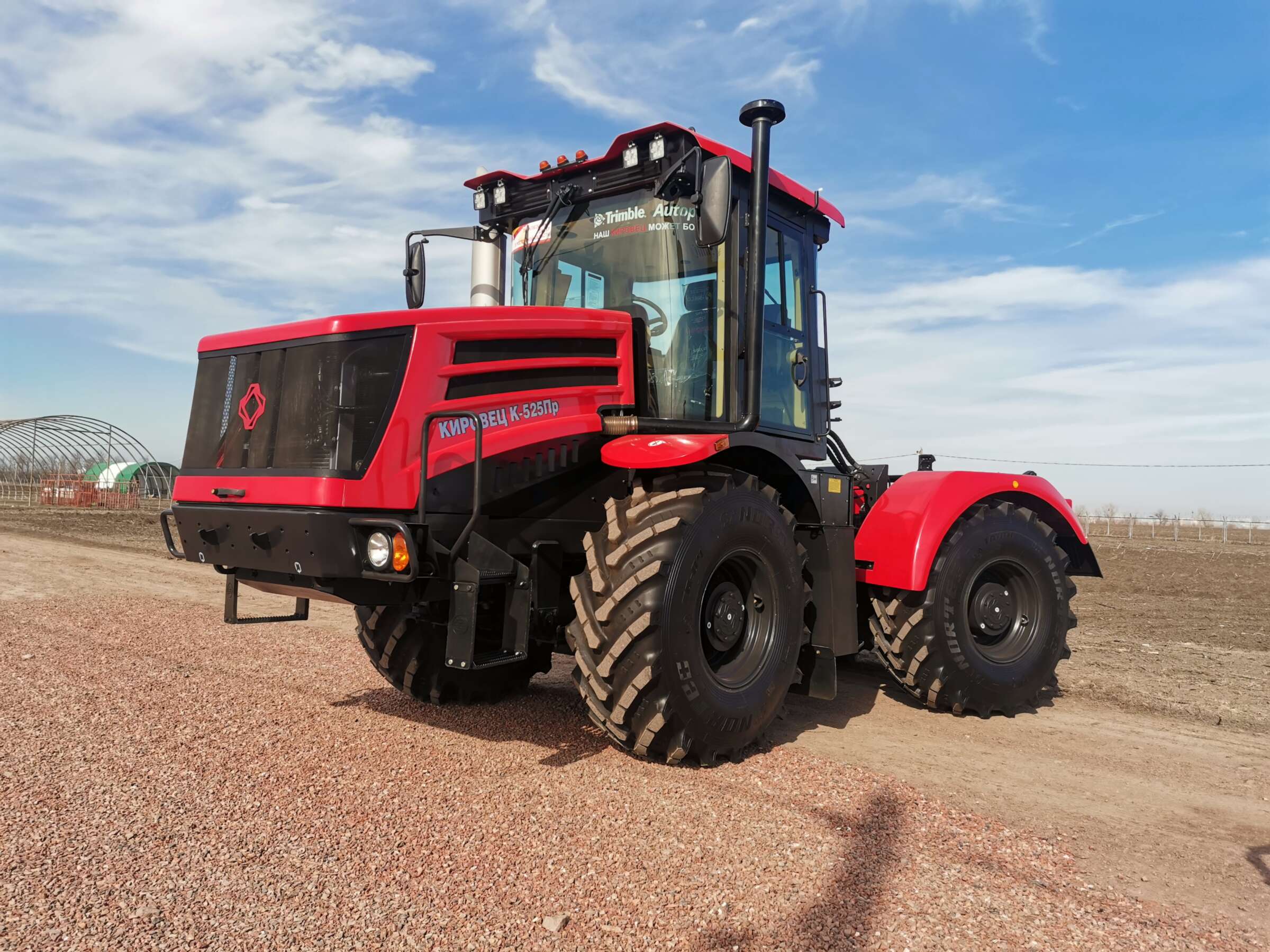

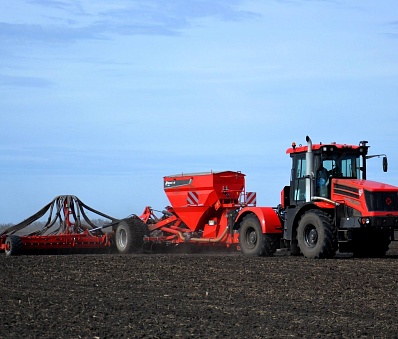

КИРОВЕЦ К-5 - универсальный фермерский трактор наиболее эффективный для хозяйств с пашней от 500 га до 2000 га, а также он эффективен и в агротехнологии крупных землепользователей и агрохолдингов, нуждающихся в частых перегонах техники по дорогам общего пользования и работающих на мелкоконтурных поляхОтличительной особенностью тракторов данной линейки тракторов является уникальное сочетание высокой энерговооруженности с габаритными размерами, дающими возможность передвигаться по дорогам общего пользования без оформления специальных разрешений.
В линейке тракторов КИРОВЕЦ К-5 три основные модели:
К-525 Премиум мощностью 250 л.с. с четырехдиапазонной автоматической трансмиссией Т5;
К-525 Премиум мощностью 250 л.с. с новой двухдиапазонной автоматической трансмиссией Т5-А;
К-530Т мощностью 300 л.с. с четырехдиапазонной автоматической трансмиссией Т5.
ОСНОВНЫЕ ПАРАМЕТРЫ К-5
Эксплуатационная масса 10 500 кг. (без доп. балласта на одинарных колесах), максимально допустимая масса до 14 600 кг.
Двигатели: серии ЯМЗ-530, дизельные, 250 и 300 л.с.
КПП Т5 и Т5-А с КОМАНДПОСТ: автоматическая, двух- или четырехрежимная, производства ПТЗ, 16F-8R
Задний двухскоростной МОМ (опция)
Ведущие мосты с дифференциалами повышенного трения (самоблокирующимися), передний мост подрессорен.
Гидросистема рабочего оборудования с максимальной производительностью 180 л/мин. Расход через одну секцию гидрораспределителя до 120 л/мин, 4 свободных регулируемых гидролинии, свободный слив.
Гидравлический распределитель с электроуправлением.
Заднее навесное устройство: категория III с силовым и позиционным регулированием EHR, грузоподъемностью 6500 кг.
Мультилифт для агрегатирования с транспортными прицепами.
Кабина КОМФОРТ ПЛЮС со встроенным защитным каркасом, цельнометаллическая, двухместная, герметичная, с отоплением, вентиляцией и кондиционером.
ДВИГАТЕЛЬ
Мощность номинальная 250 л.с. (184 кВт)
Модель двигателя ЯМЗ-53645
Тип двигателя Дизельный с турбонаддувом и Common-Rail
Компоновка, цилиндров: Рядный, 6-цил.
Рабочий объем 6,65 л.
Номинальная частота вращения 2100 об/мин
Максимальный крутящий момент 1100 Нм
Частота вращения при макс. кр. моменте 1300…1600 об/мин
Удельный расход топлива 173 г/лс·ч
Экологический класс Stage IIIa
Топливный бак, л.660 (2х330)
Мощность номинальная 300 л.с. (220 кВт)
Модель двигателя ЯМЗ-53715-10
Тип двигателя Дизельный с турбонаддувом и Common-Rail
Компоновка, цилиндров: Рядный, 6-цил.
Рабочий объем 7,7 л.
Номинальная частота вращения 2100 об/мин
Максимальный крутящий момент 1250 Нм
Частота вращения при макс. кр. моменте 1200…1600 об/мин
Удельный расход топлива 167 г/лс·ч
Экологический класс Stage IIIa
Топливный бак, л. 660 (2х330)
ГАБАРИТЫ И МАССА
База 3200 мм
Длина (с поднятой навеской) 7100 мм
Ширина 2540 мм
Колея 1875мм
Высота 3700 мм
Дорожный просвет (под осью шарнира) 350 мм
Наименьший радиус поворота (по внешнему колесу) 6500 мм
Размер шин 23,1R26, 620/75R26, 600/65R26
Масса эксплуатационная на одинарных колесах 10 500 кг (К-525) / 11 300 кг (К-530Т с основным балластом)
Балласт дополнительный передний наборный (опция) 300 кг
Балласт дополнительный задний наборный (опция) 380 кг
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ
Коробка перемены передач
Тракторы К-525 Премиум и К-530Т. Коробка передач Т5: 16/8, четырехдиапазонная, автоматическая в пределах каждого диапазона, переключение в диапазоне без разрыва потока мощности. Максимальная скорость 36 км/ч. Управление КОМАНДПОСТ 4А.
Тракторы К-525 Премиум. Коробка передач Т5-А: 16/8, двухдиапазонная, автоматическая в пределах каждого диапазона, переключение в диапазоне без разрыва потока мощности. Максимальная скорость 50 км/ч. Управление КОМАНДПОСТ 4А.
Мосты
С самоблокирующимися дифференциалами, в состав моста входят унифицированные колесные редукторы планетарного типа.
Передний ведущий мост на продольных полуэллиптических рессорах с телескопическими гидравлическими амортизаторами. Задний ведущий мост закреплен жестко.
РАБОЧЕЕ МЕСТО ОПЕРАТОРА
Кабина
Со встроенным защитным каркасом, цельнометаллическая, двухместная, герметичная, с отоплением, вентиляцией и кондиционером.
Унифицированная с К-7М, с увеличенным внутренним пространством и улучшенной шумоизоляцией.

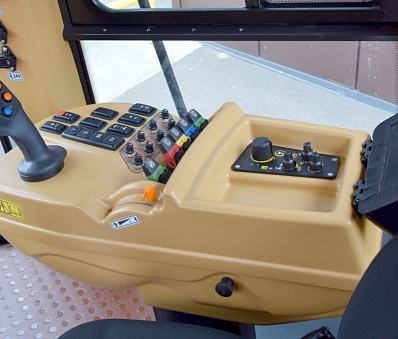

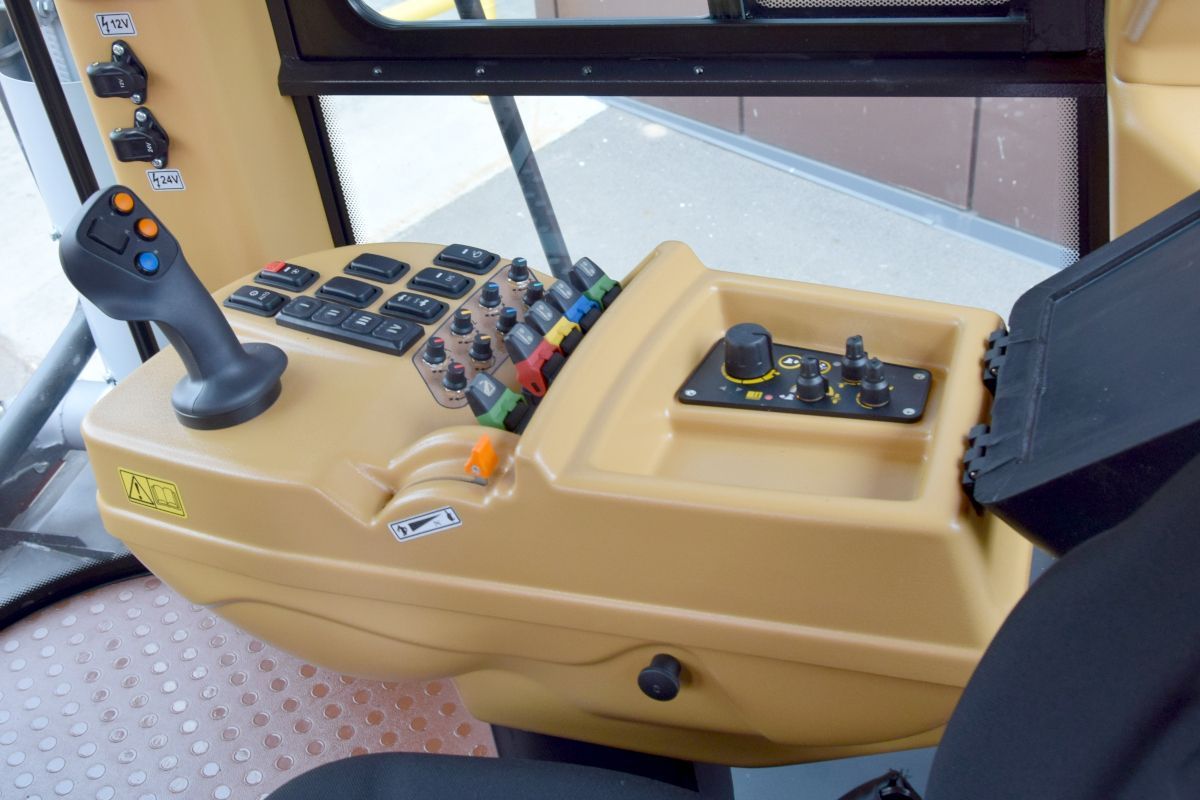

КОМАНДПОСТ-4А – новая система управления с автоматическим режимом. Джойстик управления КПП, органы управления ЕНR, навеской и гидравликой на боковой консоли.
.JPG "05-004-PS-DSC_0358_консоль_к5_01.jpg")
Микроклимат
Система кондиционирования раздельно-агрегатная. Максимальная температура в теплый период года не более 28°С, минимальная в холодный период - не менее 14°С
СЦЕПНЫЕ УСТРОЙСТВА

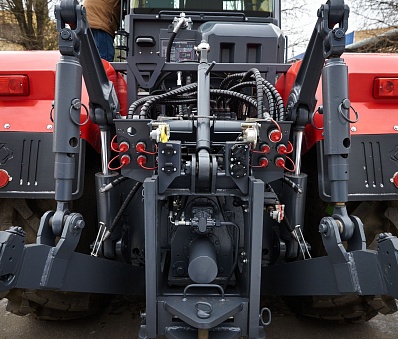

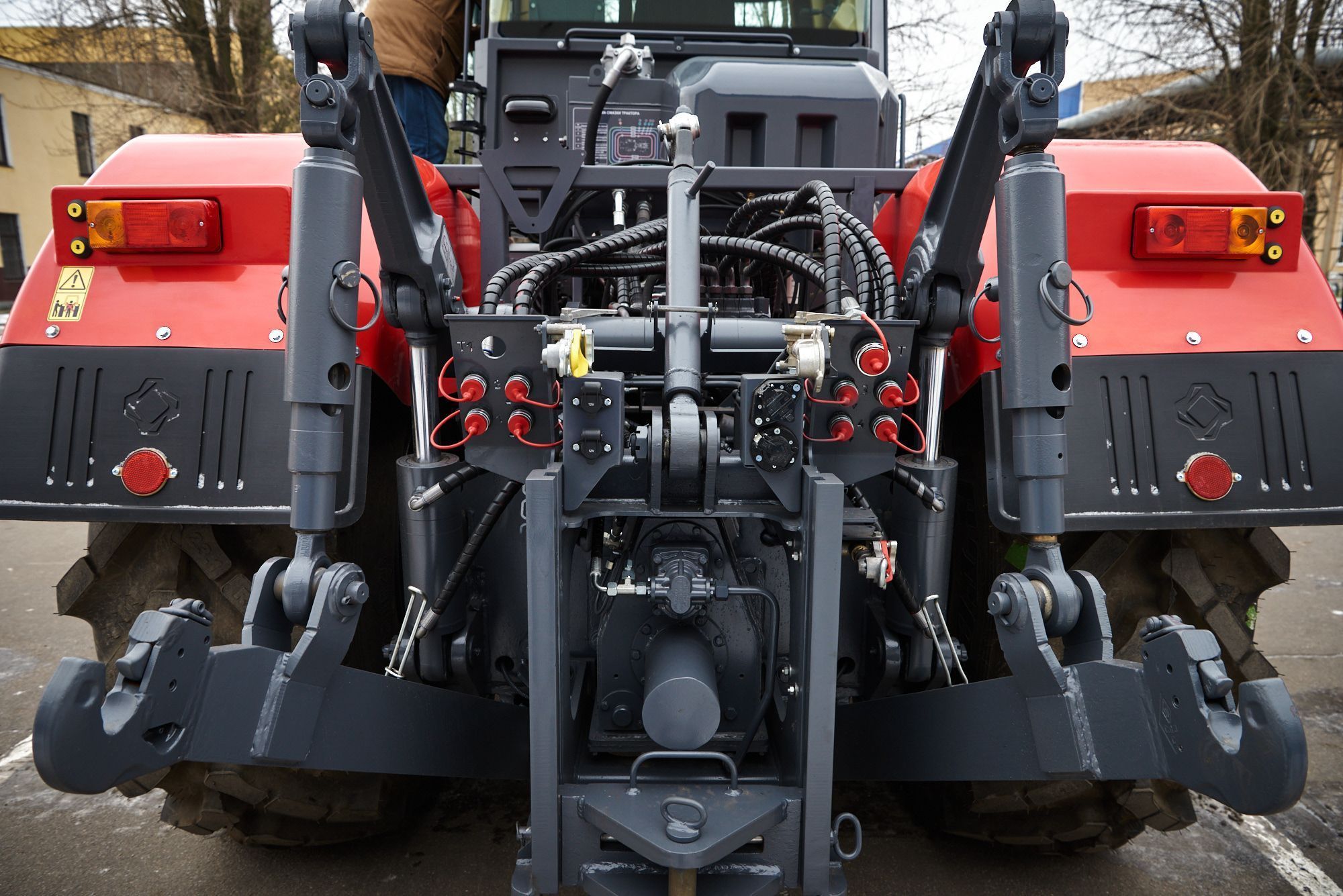

Заднее навесное устройство: Трехточечное, кат. III, макс. грузоподъемность 6500 кг
Переднее навесное устройство опция
Маятниковое прицепное устройство Опция. Максимальная вертикальная нагрузка 4600 кг
Тягово-сцепное устройство лифтового типа ТСУ-3В ("вилка") и ТСУ-3К ("крюк")
Механизм отбора мощности (опция) Двухскоростной 540/1000, с клапаном плавного пуска, со сменными хвостовиками ВОМ.
ПРИВОД РАБОЧЕГО ОБОРУДОВАНИЯ
Гидросистема рабочего оборудования
Чувствительная к нагрузке (LS) система:
- регулируемый аксиально-поршневой насос, 180 л/мин,
- 5-секционный распределитель с электрогидравлическим управлением,
- 4 пары свободных выводов (гидролиний) с регулированием расхода 0-120 л/мин,
- линии свободного слива и дренажа,
- секция управления сельхознавеской с ЕНR
Преобразователь 24/12 Вольт с током 50 Ампер в базовой комплектации, 24/12 Вольт с током 90 Ампер - опция
Механизм отбора мощности двускоростной 540 и 1000 об/мин с плавным пуском (опция)
Пять вариантов исполнения хвостовика вала: z20/d55, z20/d44, z21/d35, z8/d38, z6/d35.
КОЛЕСА И ШИНЫ
Базовая комплектация
На тракторы КИРОВЕЦ К-525 ПРЕМИУМ устанавливаются шины:
- Шина пневматическая камерная 23,1R26, производитель ООО "Нортек", модель NORTEC TA-04, индекс нагрузки и скорости 166A8.
- Шина пневматическая камерная 23,1R26, производитель АО "Волтайр-Пром", модель RosShinProm Ф-37, индекс нагрузки и скорости 153A8.
- Шина пневматическая камерная 620/75R26, производитель ОАО "Белшина", модель Бел-93, индекс нагрузки и скорости 166A8.
На тракторы К-525 ПРЕМИУМ с двухрежимной КП устанавливаются шины:
- Шина пневматическая бескамерная 620/75R26, производитель ATG, модель Alliance 360, индекс нагрузки 167А8/164В.
- Шина пневматическая бескамерная 620/75R26, производитель ВКТ, модель AGRIMAX RT 600, индекс нагрузки 167А8/164В.
На тракторы К-530Т устанавливаются шины:
- Шина пневматическая бескамерная 600/65R34, производитель ВКТ, модель AGRIMAX RT 657, индекс нагрузки 160А8/157D.
По отдельному заказу
Для тракторов КИРОВЕЦ К-5 ПРЕМИУМ по отдельному заказу доступны:
- Комплект для сдваивания колёс (комплект из 4-х проставок и набора крепежных элементов для установки на трактор сдвоенных колес, БЕЗ комплекта колес).
- Комплект для сдваивания колёс (комплект из 4-х проставок и набора крепежных элементов для установки на трактор сдвоенных колес, c комплектом из четырех колес). Не допускается использование шин в составе комплекта сдваивания колес, отличных от установленных на тракторе.
Дополнительная информация по опциям находится в разделах "Магазин опций" и "Конфигуратор".
Технические характеристики
|
Мощность номинальная |
250 л.с. (184 кВт) |
300 л.с. (220 кВт) |
|
Модель двигателя |
ЯМЗ-53645 |
ЯМЗ-53715-10 |
|
Тип двигателя |
Дизельный с турбонаддувом и Common-Rail |
Дизельный с турбонаддувом и Common-Rail |
|
Компоновка, цилиндров |
Рядный, 6-цил. |
Рядный, 6-цил. |
|
Рабочий объем |
6,65 л. |
7,7 л. |
|
Номинальная частота вращения |
2100 об/мин |
2100 об/мин |
|
Максимальный крутящий момент |
1100 Нм |
1250 Нм |
|
Частота вращения при макс. кр. моменте |
1300…1600 об/мин |
1200…1600 об/мин |
|
Удельный расход топлива |
173 г/лс·ч |
167 г/лс·ч |
|
Экологический класс |
Stage IIIa |
Stage IIIa |
|
Топливный бак, л. |
660 (2х330) |
660 (2х330) |
|
Габариты и масса: |
|
|
База |
3200 мм |
|
Длина (с поднятой навеской) |
7100 мм |
|
Ширина |
2540 мм |
|
Колея |
1875мм |
|
Высота |
3700 мм |
|
Дорожный просвет (под осью шарнира) |
350 мм |
|
Наименьший радиус поворота (по внешнему колесу) |
6500 мм |
|
Размер шин |
23,1R26, 620/75R26, 600/65R26 |
|
Масса эксплуатационная на одинарных колесах |
10 500 кг (К-525) / 11 300 кг (К-530Т с основным балластом) |
|
Балласт дополнительный передний наборный (опция) |
300 кг |
|
Балласт дополнительный задний наборный (опция) |
380 кг |
