описание техники
Усиленная треугольная сница со сменной серьгой обеспечивает высокую маневренность агрегата при поворотах. Усиление сницы накладками обеспечивает дополнительную жесткость и прочность. Возможна комплектация поперечной планкой для трехточечной навески трактора 3 и 4 класса.
Прочный и надежный узел крепления сницы к раме силовыми листами толщиной 25 мм позволяет равномерно распределить тяговые усилия на всю конструкцию рамы. Имеются точки смазки.
Конструкция рамы мощная и жесткая, усиленная накладками, пять рядов разнесены друг от друга. Рама выполнена из трубы 120х120 мм. Места сочления рам выполнены из листа толщиной 36 мм.
Регулировка глубины обработки выполнена в виде клипс, расположенных на гидроцилиндрах. Это позволяет быстро и качественно настроить агрегат на глубину до 35 см.

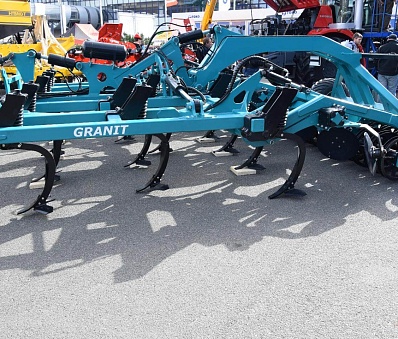

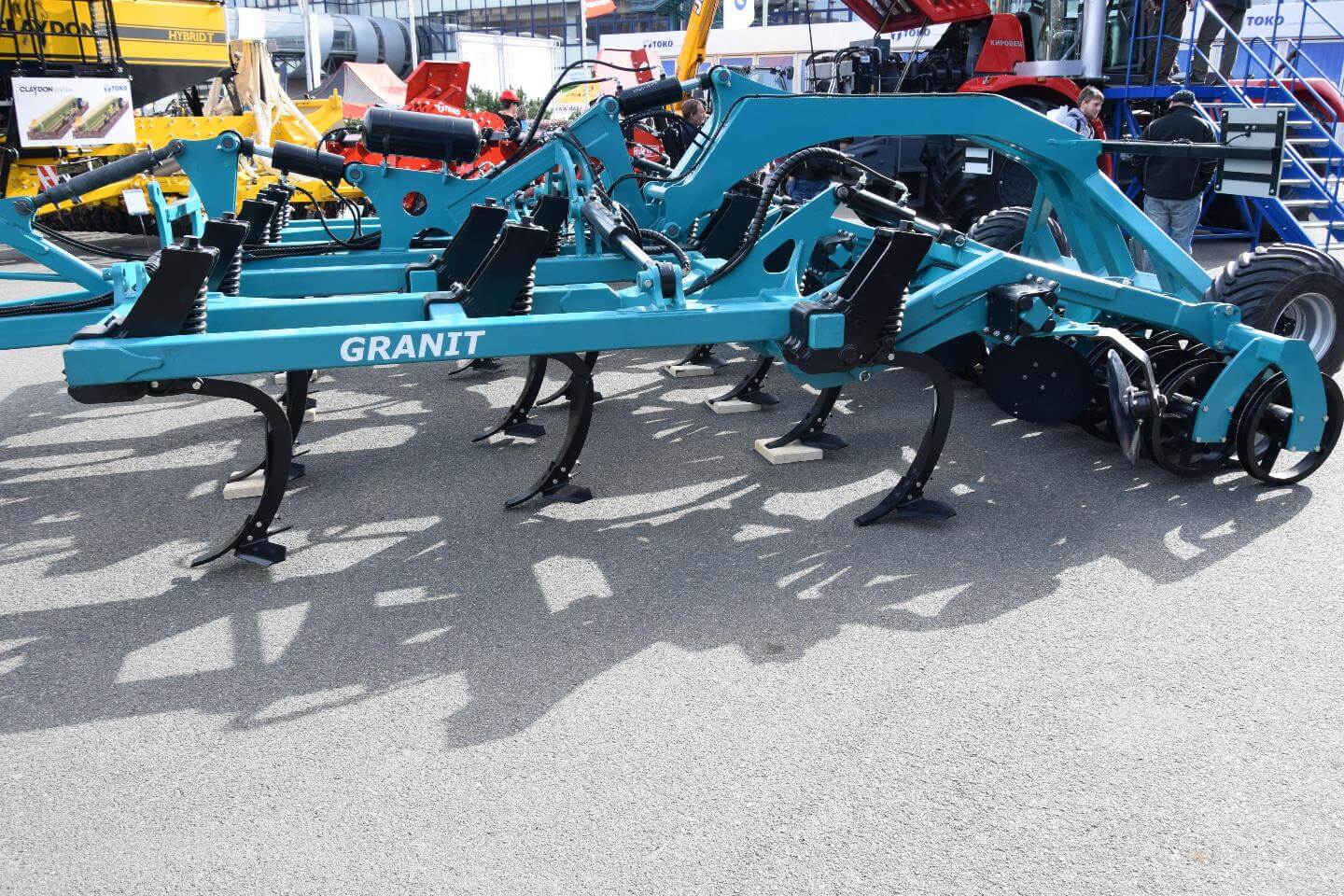

Культиватор комплектуется лапами Mulch-Mix. Стойка защищена мощным пружинным блоком с усилием срабатывания в 430 кг. Полная защита от повреждений.
Шахматное расположение колец тяжелого тандемного катка с U-образным профилем хорошо влияет на самоочищение. Основательно прикатывает. Стабилизирует работу агрегата по глубине за счет эффекта самоочищения.
Выравнивающий модуль на эластомерной подвеске выполняет качественную заделку пожнивных остатков, производит дополнительное крошение почвы и выравнивание борозд после рабочих органов. Подвеска не требует обслуживания и регулируется по высоте.
Технические характеристики
| Наименование \ модификации | КСТМ-3000ПС М | КСТМ-4200ПС М | КСТМ-4800ПС М | КСТМ-5400ПС М | КСТМ-6000ПС М | КСТМ-6600ПС М | КСТМ-7200ПС М |
|---|---|---|---|---|---|---|---|
| Рабочая ширина захвата, м | 3,0 | 4,2 | 4,8 | 5,4 | 6 | 6,6 | 7,2 |
| Глубина обработки почвы, см, не более | 10-35 | 10-35 | 10-35 | 10-35 | 10-35 | 10-35 | 10-35 |
| Количество рядов рабочих органов, шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество рабочих органов, шт. | 10 | 14 | 16 | 18 | 20 | 22 | 24 |
| Ширина лапы (комплект MulchMix), мм | 330 | 330 | 330 | 330 | 330 | 330 | 330 |
| Шаг следа рабочих органов, мм | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Габаритные размеры в рабочем (транспортном) положении (±50 мм), мм: | |||||||
| длина | 7 770 | 8 900 (8 800) | 8 900 (8 800) | 8 900 (8 800) | 8 900 (8 800) | 8 900 (8 800) | 8 900 (8 800) |
| ширина | 2 990 | 4 800 (3 000) | 5 300 (3 000) | 6 000 (3 000) | 6 500 (3 000) | 7 100 (3 000) | 7 640 (4 380) |
| высота | 1 530 (1 960) | 1 800 (2 770) | 1 800 (3 000) | 1 800 (3 350) | 1 800 (3 570) | 1 800 (3 900) | 1 800 (4 000) |
| Масса конструкционная с тандемным катком (±50 кг), кг | 4 470 | 6 250 | 6 600 | 7 300 | 7 800 | 8 210 | 9 100 |
| Агрегатируется с трактором, л.с. | 200-285 | 240-320 | 240-456 | 350-400 | 300-450 | 330-627 | 360-684 |
