описание техники
При освоении залежных земель, покрытых густой растительностью, при обработке пласта многолетних трав, после уборки кукурузы и подсолнечника, высокостебельных культур, а также при заделке высокостебельных сидератов — большинство видов традиционных дисковых борон не способно качественно выполнять обработку почвы.

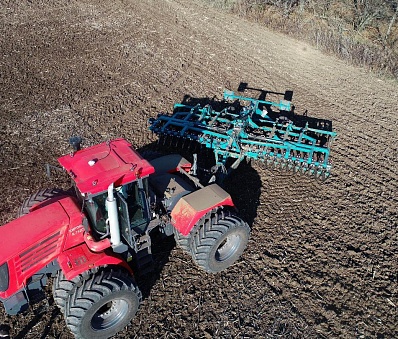

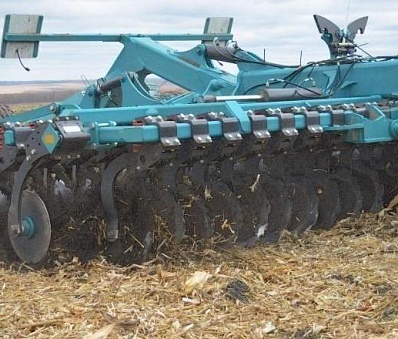

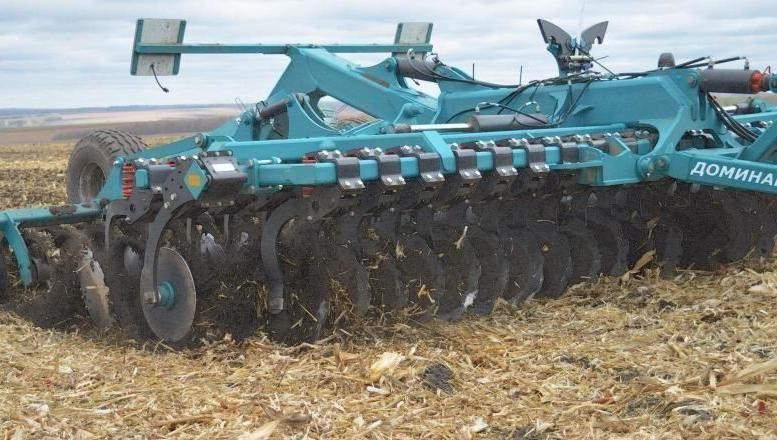

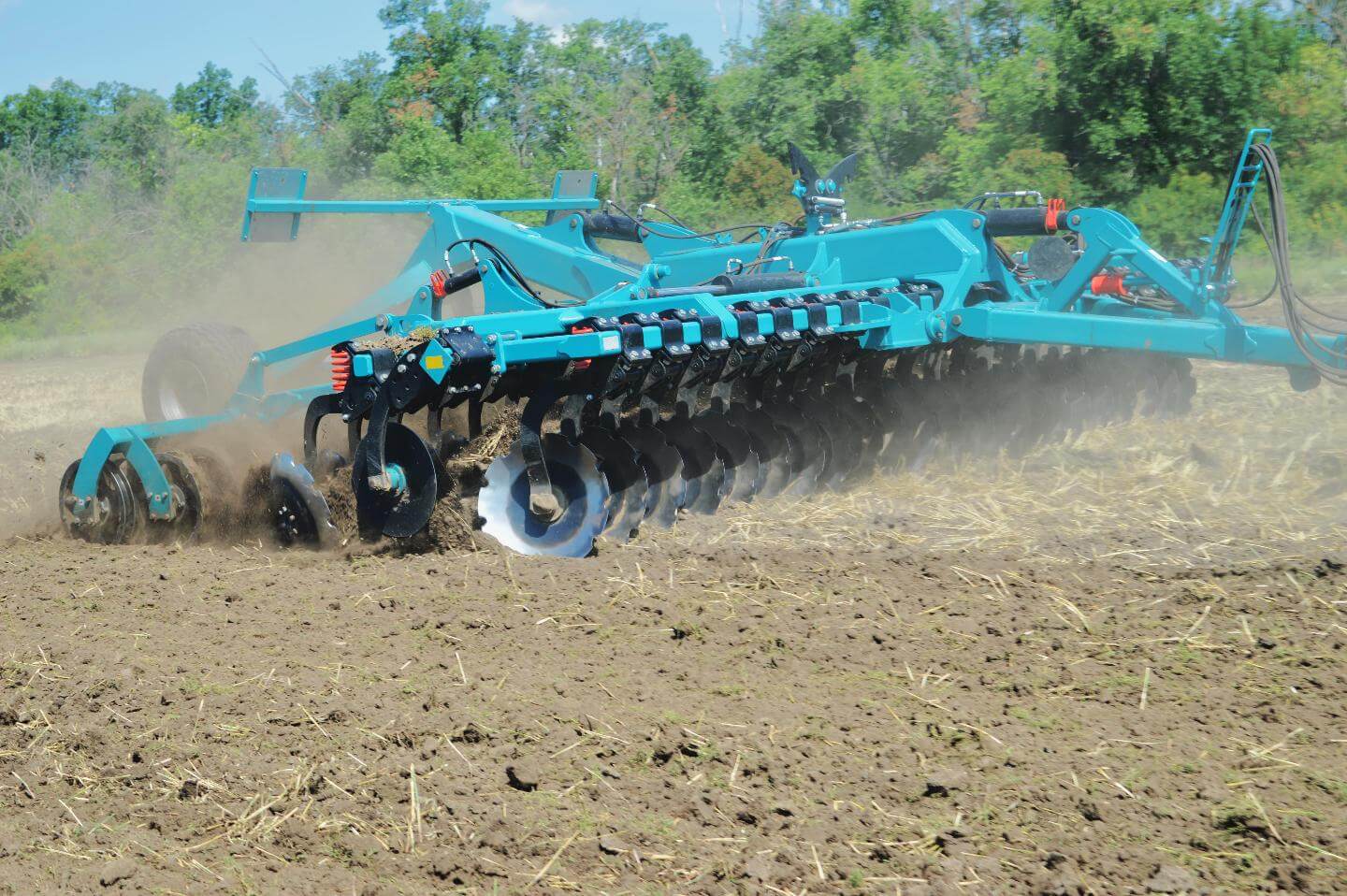

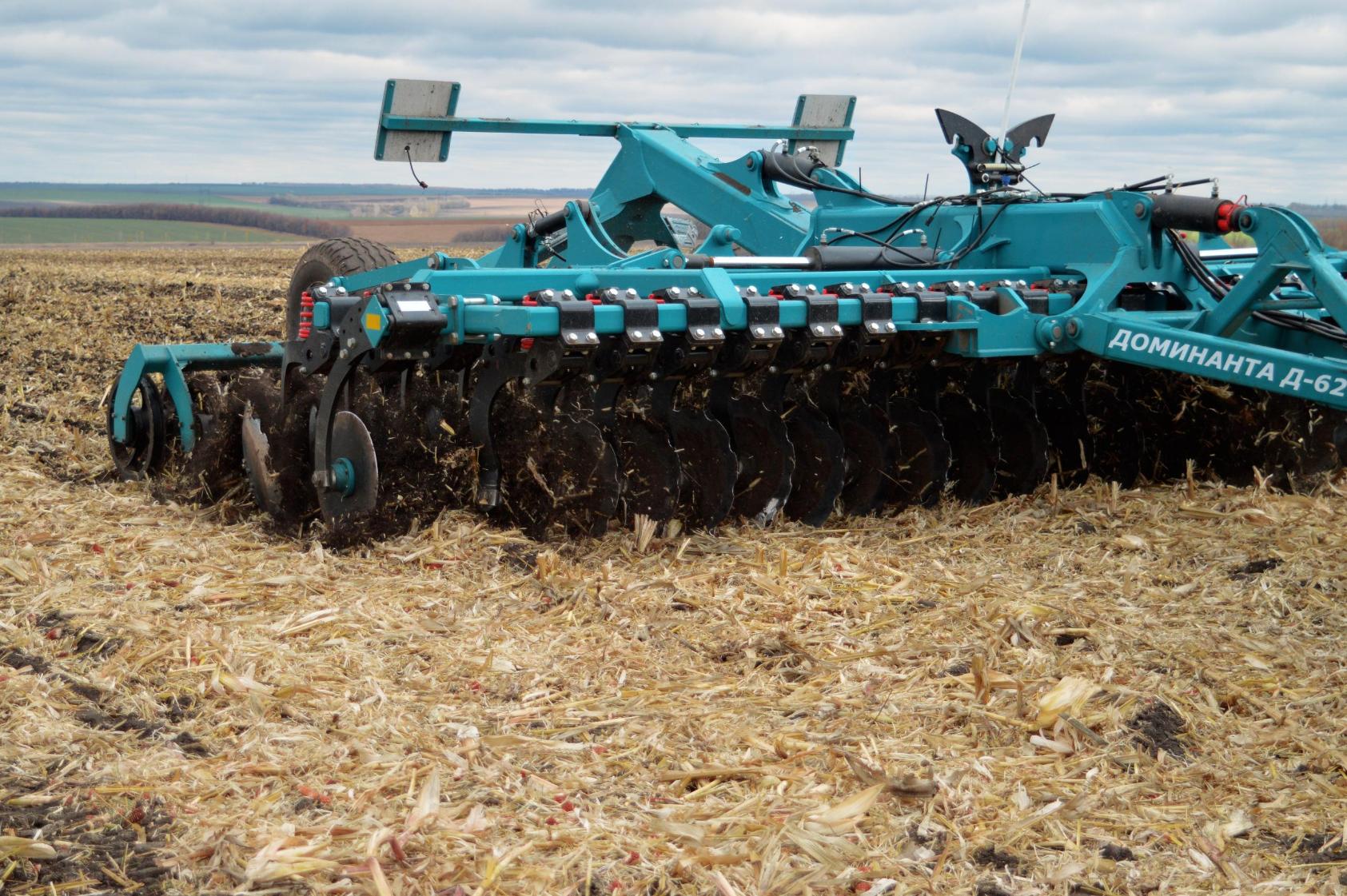

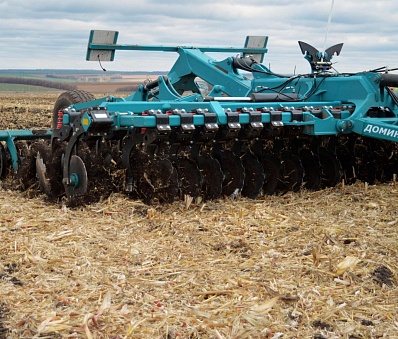

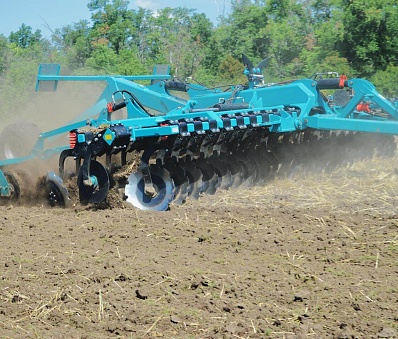

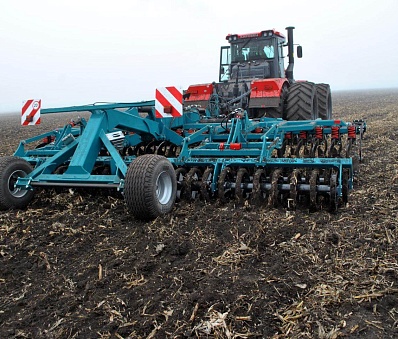

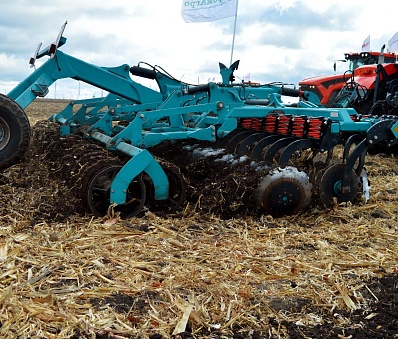

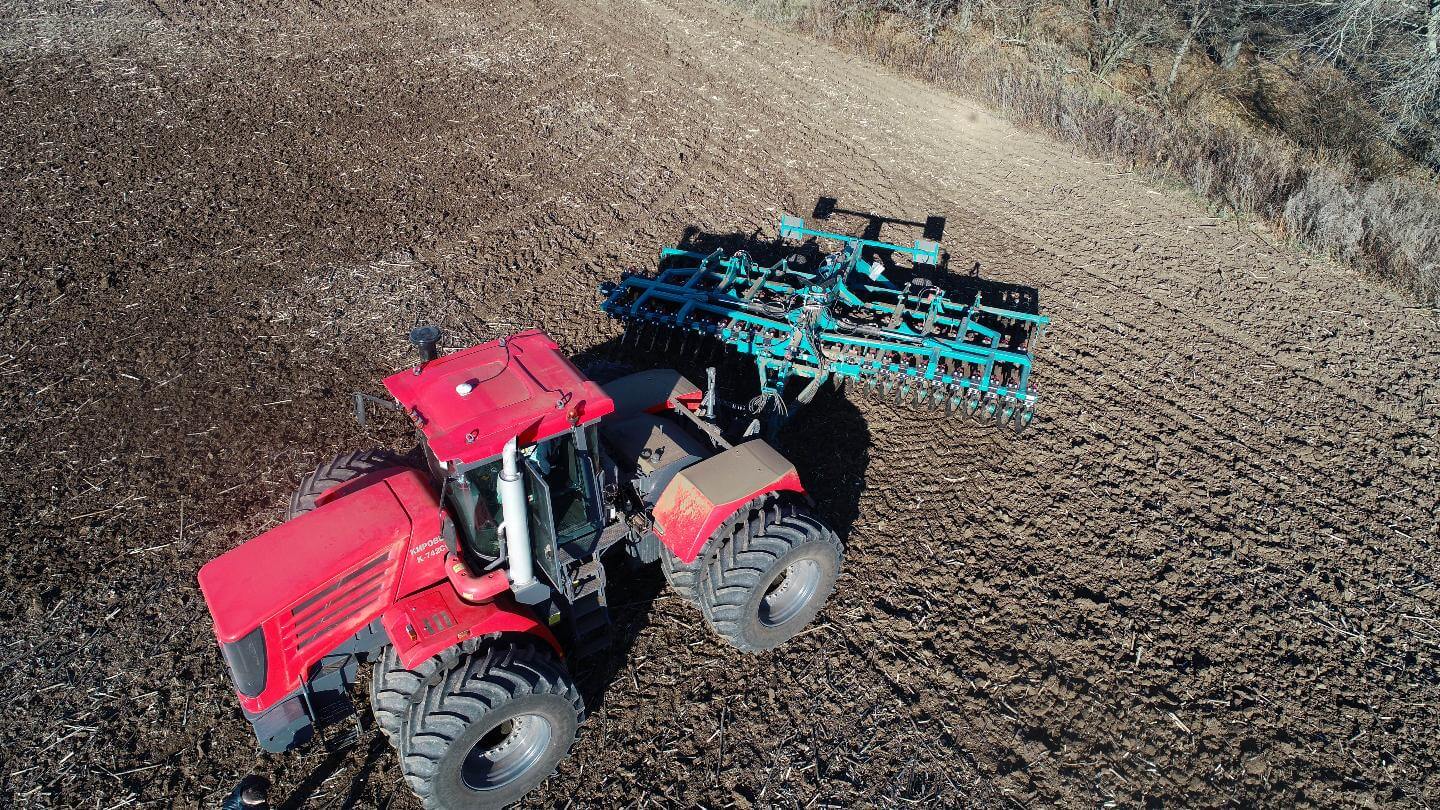

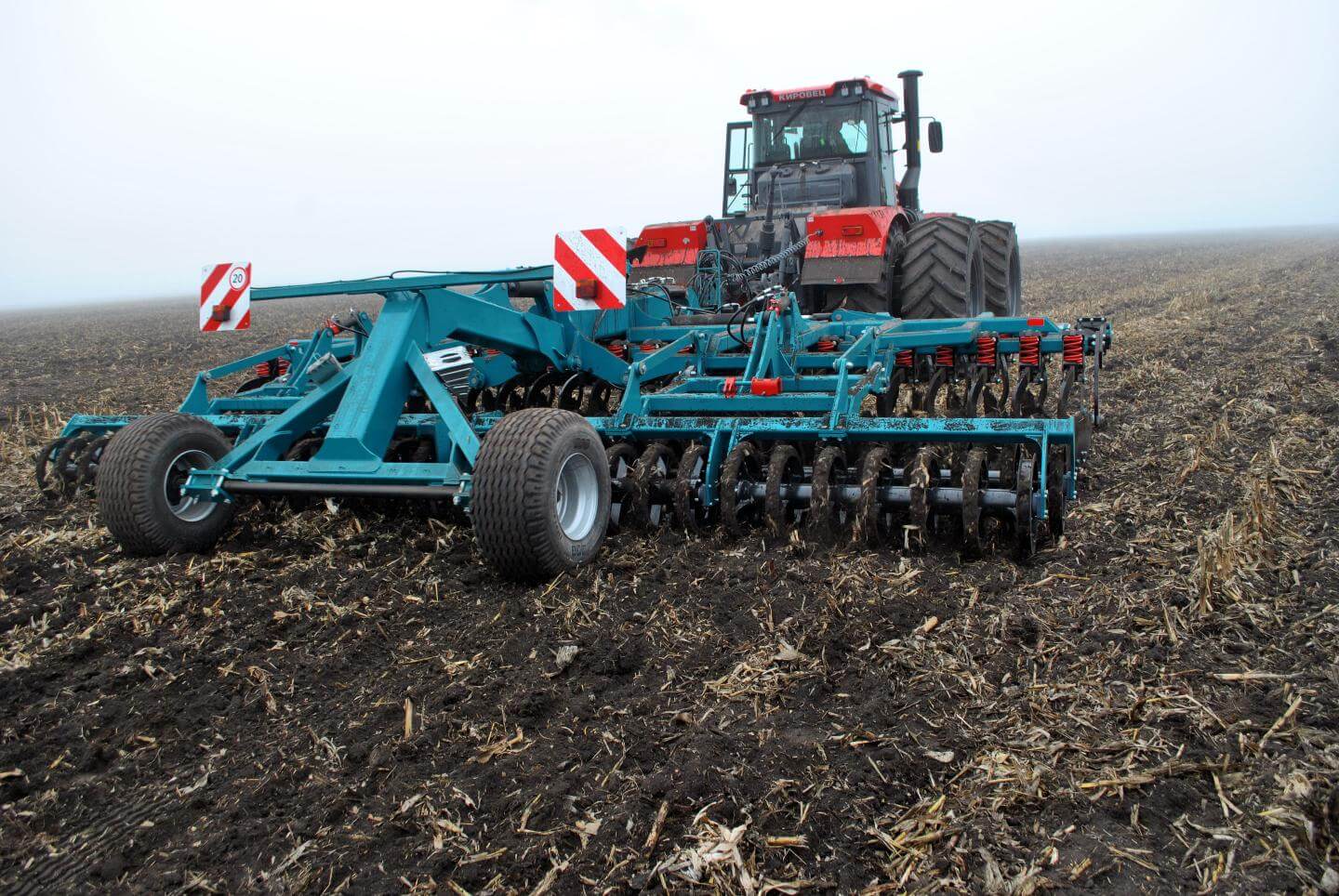

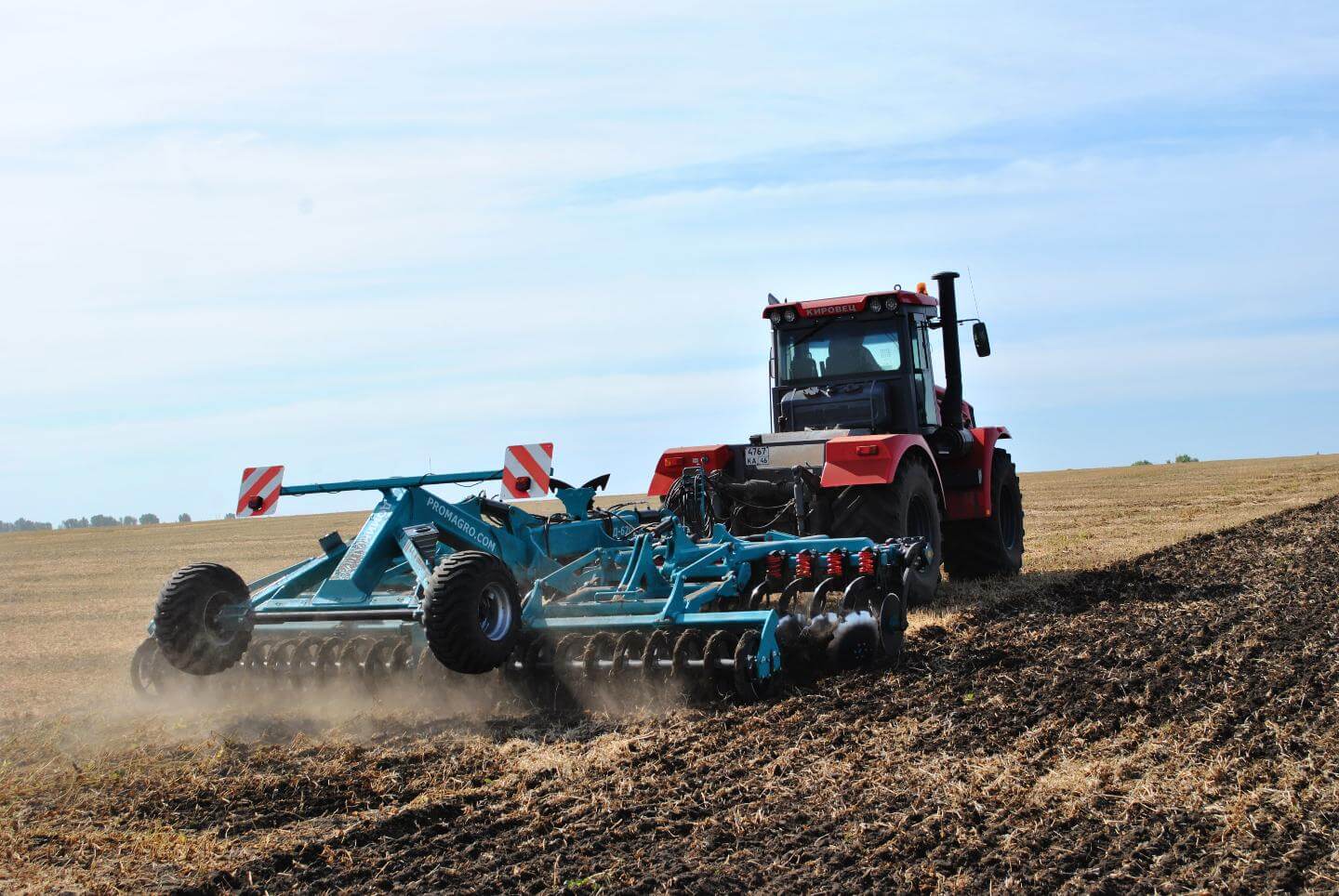

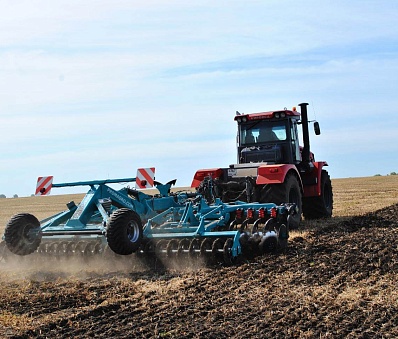

Дисковая борона «Доминанта» превосходно выполняет в этих сложных условиях измельчение растительных остатков и их интенсивное перемешивание с почвой на всей глубине обработки от 5 до 18 см.
Конструкция и взаимное расположение рабочих органов позволяет проводить обработку твердой, каменистой почвы и полей с большим количеством растительных остатков.
Усиленная треугольная сница со сменной серьгой обеспечивает высокую маневренность агрегата при поворотах. Возможна комплектация поперечной планкой для трехточечной навески трактора 3 и 4 класса.

Регулировка глубины обработки выполнена в виде клипс, расположенных на гидроцилиндрах. Это позволяет быстро и качественно настроить агрегат на глубину до 18 см. Взамен клипс для транспортировки устанавливается транспортный упор.

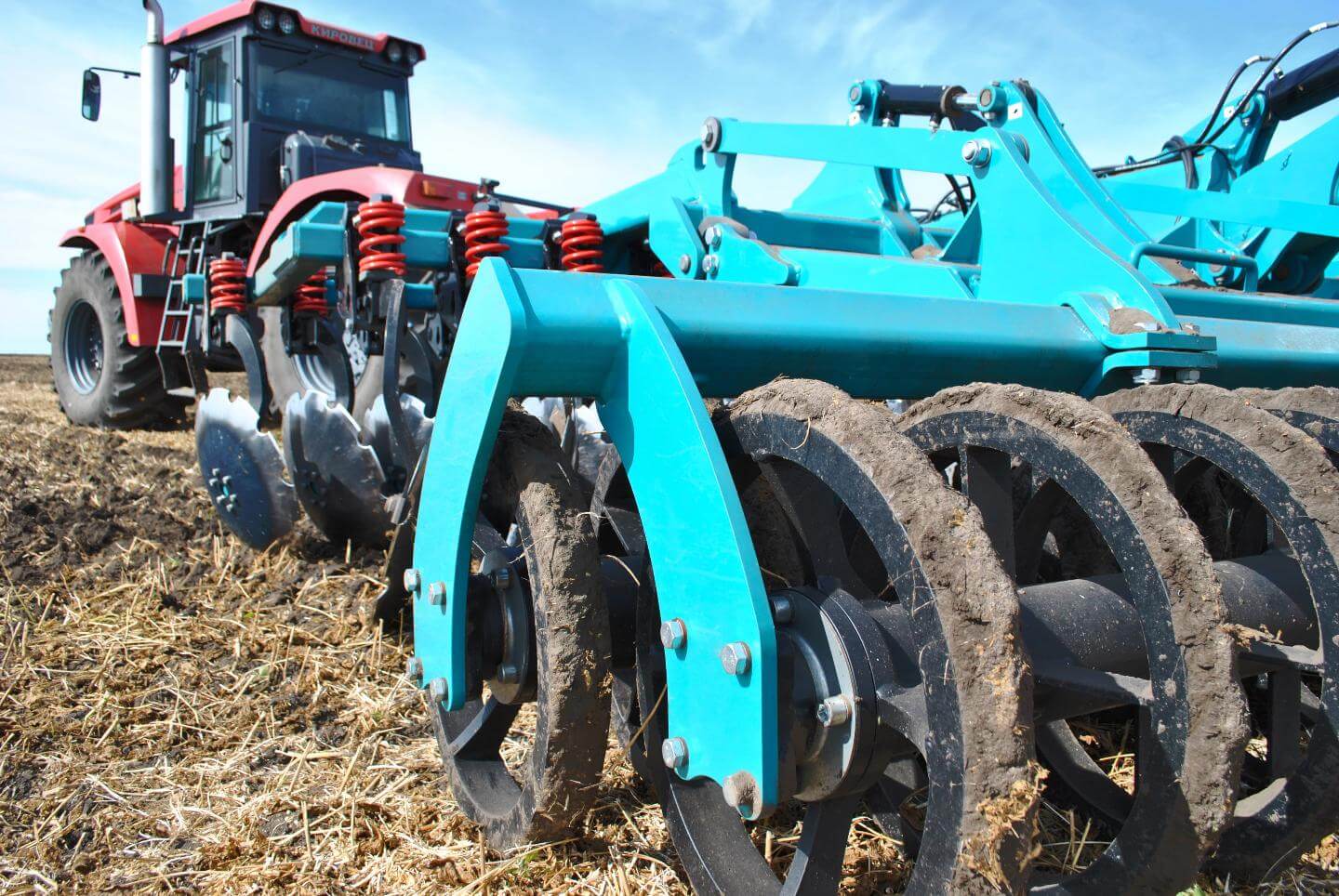

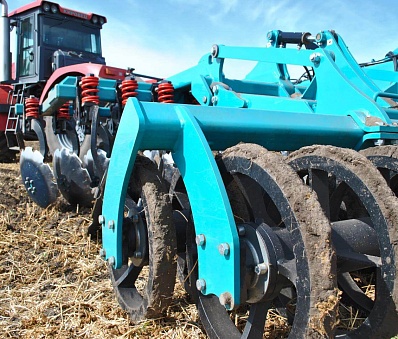

Рабочий орган: необслуживаемый пружинный блок, стойка из качественной легированной конструкционной высокоуглеродистой стали, необслуживаемый режущий узел, диск диаметром 610 мм.
Измененный диаметр крайнего диска предотвращает выброс почвы на необработанные участки поля.
Защитное вертикальное смещение стойки 180 мм. Усилие срабатывания защитного блока 240 кг.

Крепление рабочих органов скобами к раме исключает смещение органов в отличии от крепления стремянками. Не ослабляет раму. Одно точка смазки.
Запатентованная расстановка рабочих органов позволяет получить высококачественную обработанную поверхность, с максимальным подрезанием растительных остатков и интенсивным перемешиванием. Расстояние между рабочими органами 275 мм.

Регулировка глубины обработки заднего ряда дисков выполнена с помощью гидроцилиндров установленных на рамках катков.

Автоматическое стопорение рамы управляется гидравликой из кабины трактора для складывания и раскладывания бороны.

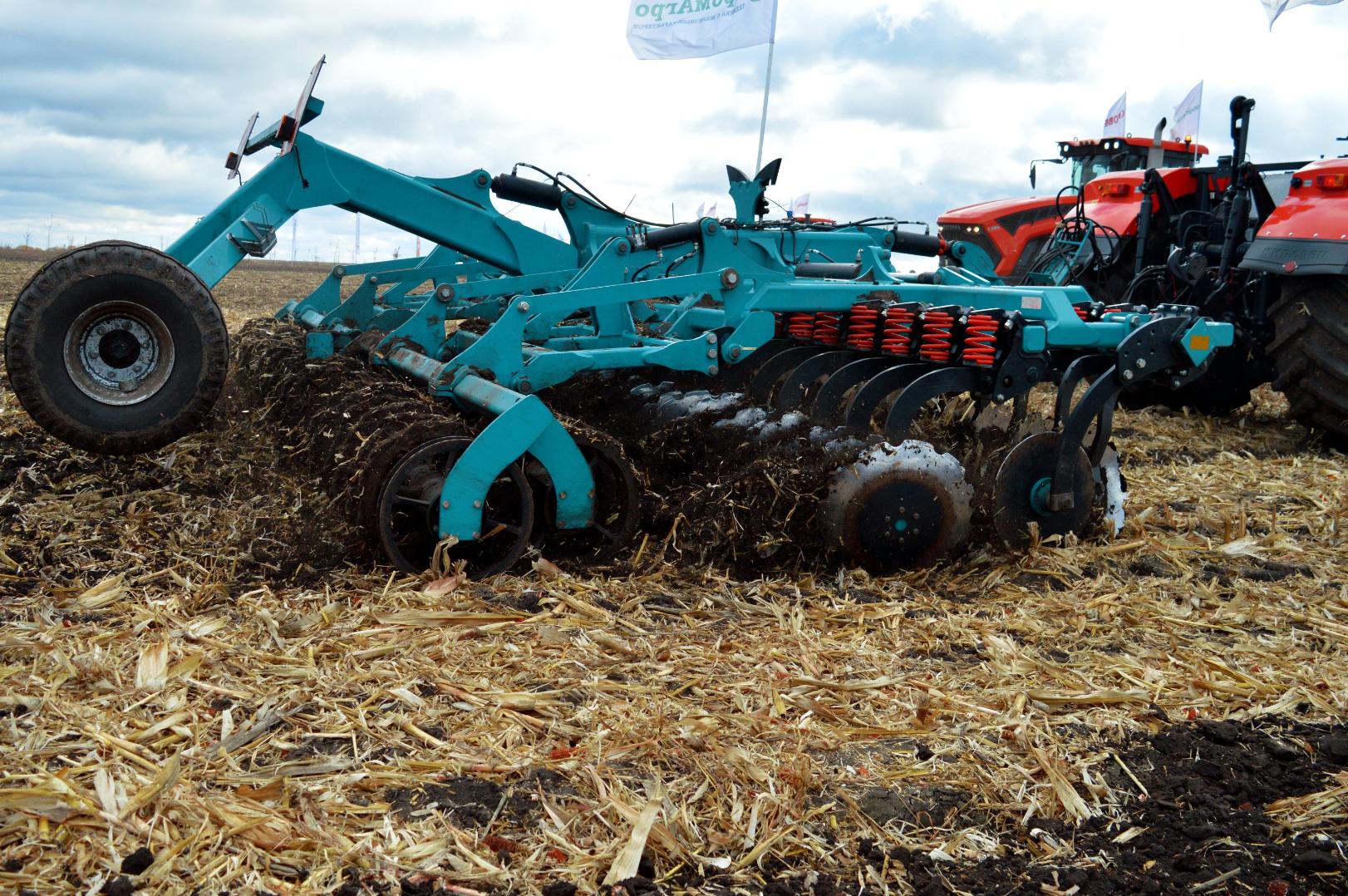

Тяжелый тандемный каток за счет самоочистки не забивается на влажных почвах. Разрушает комья почвы, производит окончательное обратное уплотнение и выравнивание почвы.
Система поперечного копирования катка расположенного на шарнирной подвеске.
Возможна комплектация одним из двух видов катков: тяжелый тандемный и прутковый.

Широкая, усиленная ходовая тележка со световыми приборами обеспечивает безопасные перегоны.
Она может быть оснащена пневматической тормозной системой с ручным стояночным тормозом и противооткатными башмаками.

Технические характеристики
Наименование \ модификация | Д-520ПС М2 | Д-560ПС М2 | Д-620ПС М2 | Д-660ПС М2 | Д-720ПС М2 | Д-820ПС М2 | Д-880ПС М2 | Д-1000ПС М2 | Д-1100ПС М2 | Д-1200ПС М2 |
---|---|---|---|---|---|---|---|---|---|---|
Рабочая ширина захвата, м | 5 | 5,5 | 6,1 | 6,6 | 7,2 | 8,3 | 8,8 | 9,9 | 11 | 11,6 |
Глубина обработки почвы, см, не более | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 | 18 |
Количество рядов рабочих органов, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
Количество рабочих органов, шт. | 36 | 40 | 44 | 48 | 52 | 60 | 64 | 72 | 80 | 84 |
Диаметр диска, мм | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 | 610±1 |
Расстояние между дисками в ряду, мм | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 | 275±5 |
Расстояние между рядами дисков, мм | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 | 1070±10 |
Габаритные размеры в рабочем (транспортном) положении (±50 мм), мм: | ||||||||||
длина | 6 770 (7 100) | 6 770 (7 100) | 6 770 (7 000) | 6 770 (7 100) | 6 770 (7 100) | 7 050 (6 710) | 7 050 (6 710) | 7 355 (7 055) | 7 355 (7 055) | 7 355 (7 055) |
ширина | 5 230 (2 980) | 5 780 (2 980) | 6 330 (2 980) | 6 880 (2 980) | 7 430 (2 980) | 8 530 (4 670) | 9 080 (4 670) | 10 180 (6 380) | 11 280 (6 380) | 11 830 (6 380) |
высота | 1 970 (3 143) | 1 970 (3 418) | 1 970 (3 693) | 1 970 (3 968) | 1 970 (4 243) | 1 600 (4 620) | 1 600 (4 895) | 1 580 (4 620) | 1 580 (5 170) | 1 580 (5 445) |
Масса комплектация (±50 кг), кг | ||||||||||
— с тандемными катками | 7 445 | 8 044 | 8 424 | 8 858 | 9 402 | 10 965 | 11 381 | - | - | - |
— с прутковыми катками | 6 900 | 7 272 | 7 648 | 8 016 | 8 525 | 10 174 | 10 572 | 10 965 | 11 795 | 12 231 |
Агрегатируется с трактором, л.с. | от 250 | от 270 | от 280 | от 340 | от 350 | от 360 | от 450 | от 450 | от 500 | от 550 |
Наименование \ модификация | Д-300П М | Д-350П М | Д-400П М | Д-450П М |
---|---|---|---|---|
Рабочая ширина захвата, м | 3 | 3,5 | 4 | 4,5 |
Глубина обработки почвы, см, не более | 18 | 18 | 18 | 18 |
Количество рядов рабочих органов, шт. | 2 | 2 | 2 | 2 |
Количество рабочих органов, шт. | 20 | 24 | 28 | 32 |
Диаметр диска, мм | 610±1 | 610±1 | 610±1 | 610±1 |
Расстояние между дисками в ряду, мм | 275±5 | 275±5 | 275±5 | 275±5 |
Расстояние между рядами дисков, мм | 1070±10 | 1070±10 | 1070±10 | 1070±10 |
Габаритные размеры в рабочем (транспортном) положении (±50 мм), мм: | ||||
длина | 5 150 | 5 150 | 5 150 | 5 150 |
ширина | 3 300 | 3 850 | 4 400 | 4 700 |
высота | 1 600 (2 000) | 1 600 (2 000) | 1 600 (2 000) | 1 600 (2 000) |
Масса комплектация (±50 кг), кг | ||||
— с прутковыми катками | 3 543 | 3 906 | 4 268 | 4 630 |
— с одинарный тяжелый каток | 3 543 | 3 906 | 4 268 | 4 630 |
Агрегатируется с трактором, л.с. | от 140 | от 150 | от 170 | от 210 |
