описание техники

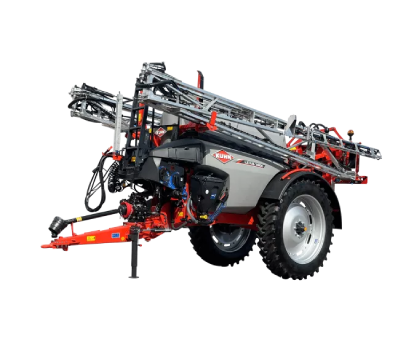

Устойчивый и легко управляемый опрыскиватель

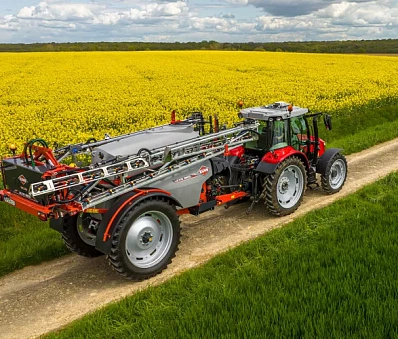

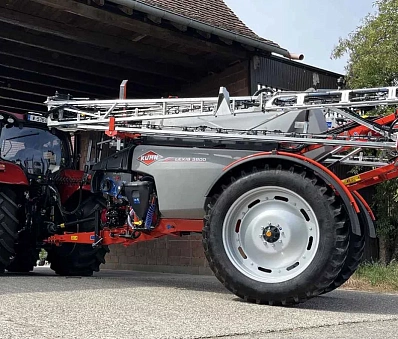

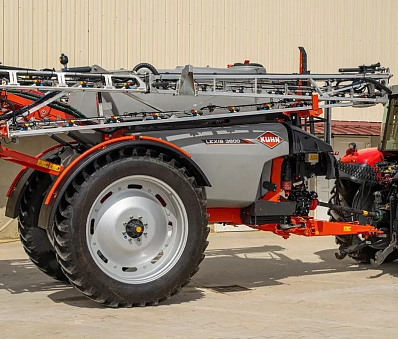

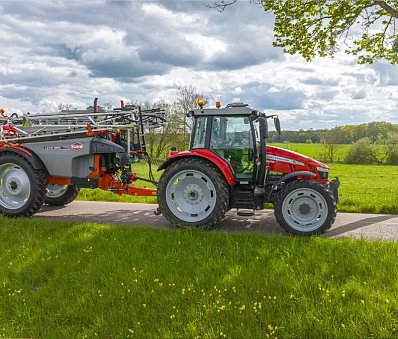

Благодаря общей длине от сцепного устройства до поддерживающей оси 4 м (2400/3000 л) или 4,30 м (3800 л) и высоте 3,10 м (со штангой 21 м) опрыскиватель LEXIS - это очень компактная машина.
Небольшая длина машины обеспечивает маневрирование в стесненных условиях поворотной полосы поля, более точное следование по колее уменьшит ущерб для урожая. Малая общая длина машины обеспечивает гибкое маневрирование. Эта система облегчает въезд на поле и разворот на краю поля.

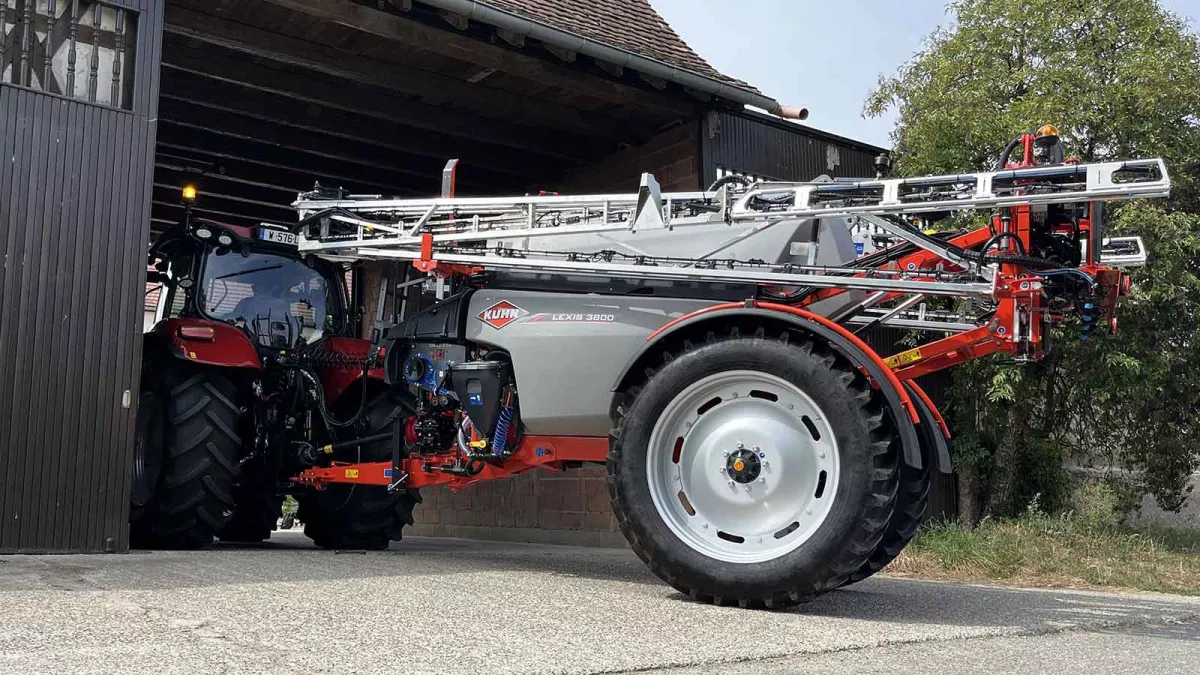

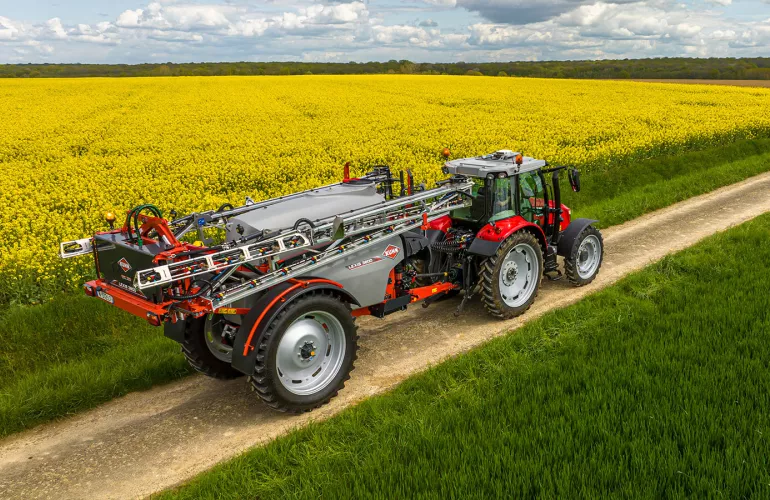

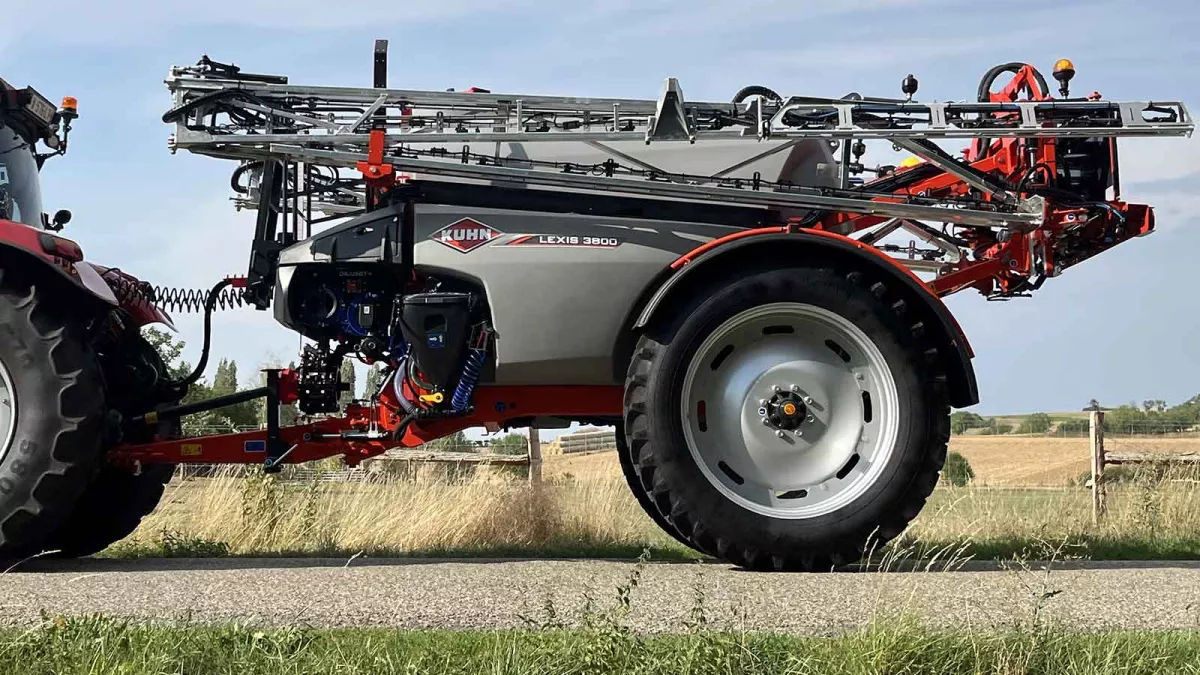

Форма бака специально разработана таким образом, чтобы штанга была встроена в его конструкцию, а также чтобы при сложенной штанге высота была ограничена. Малая высота буксируемого опрыскивателя LEXIS делает его более устойчивым при транспортировке. Движение по дороге и в полях в безопасных условиях.

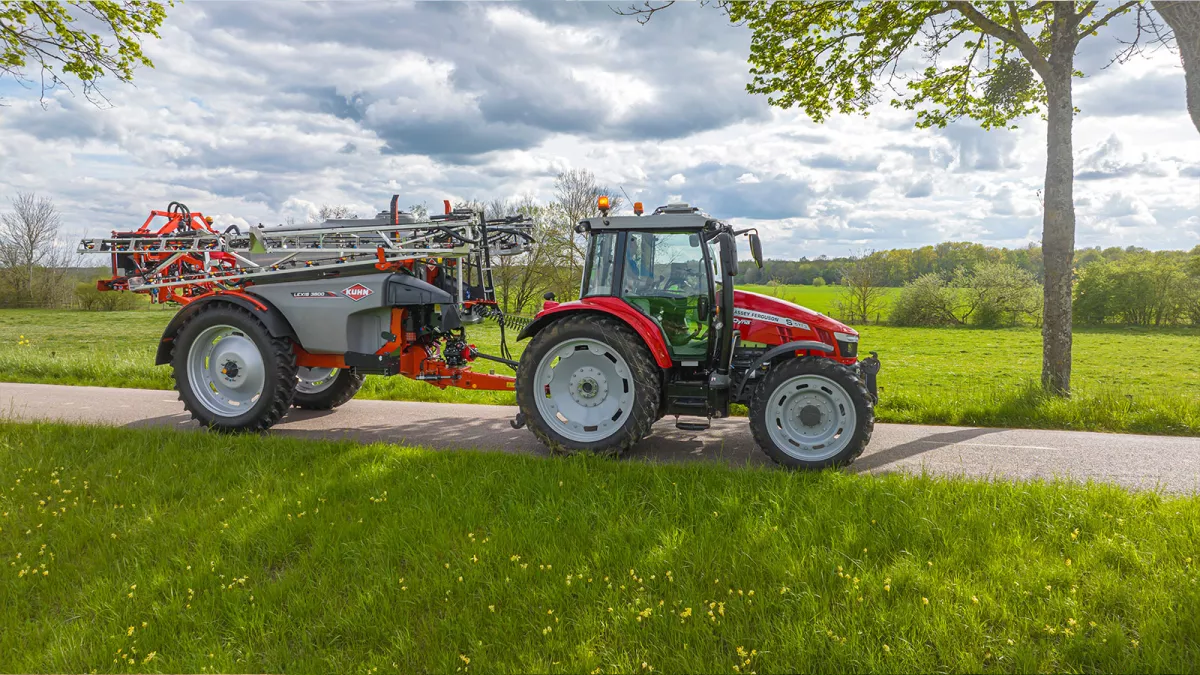

Такая компактность обеспечивает быстрое и легкое движение по дороге и простое хранение опрыскивателя.
Удобно расположенные баки для химикатов

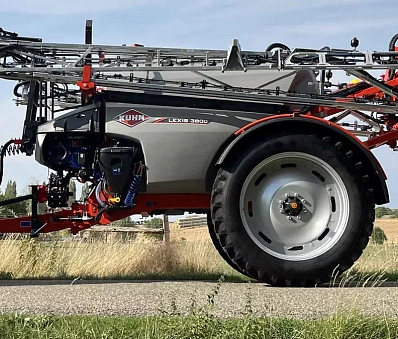

Эффективная конструкция бака: главный бак опрыскивателя LEXIS был разработан для обеспечения низкого центра тяжести. Большая часть бака примыкает к раме, обеспечивая максимальную устойчивость машины.
Глубокий поддон позволяет опорожнять бак в любых условиях независимо от уклона поля. Четырехкоординатная система смешивания, расположенная рядом с поддоном, гарантирует однородность разбрызгиваемой смеси без образования пены на протяжении всех работ по опрыскиванию.
Поддержание равновесия: центральное расположение 320/400-литрового промывочного бака на оси позволяет опрыскивателю LEXIS находиться в устойчивом равновесии в любых условиях, также сокращая недействующие объемы. Центр тяжести машины остается вдоль оси независимо от уровня жидкости в баке.
Опрыскиватель LEXIS исключительно прост в использовании. Наполнение промывочного бака? Указатель уровня промывочного бака? Все компоненты находятся на панели управления.
Все элементы находятся на расстоянии вытянутой руки
Опрыскиватель LEXIS оснащен многочисленными отсеками для хранения как средств индивидуальной защиты (СИЗ), так и блока управления, когда машина отцеплена.
Для безопасной работы вблизи опрыскивателя компания KUHN оснастила опрыскиватель LEXIS двумя отделениями для хранения ваших средств индивидуальной защиты. Держите ваше снаряжение в непосредственном доступе перед работой со средствами защиты урожая.
Для перевозки крупных компонентов машина в стандартной комплектации оснащена платформой для хранения на правой стороне.
Подвеска EQUILIBRA: штанга всегда располагается параллельно шасси!

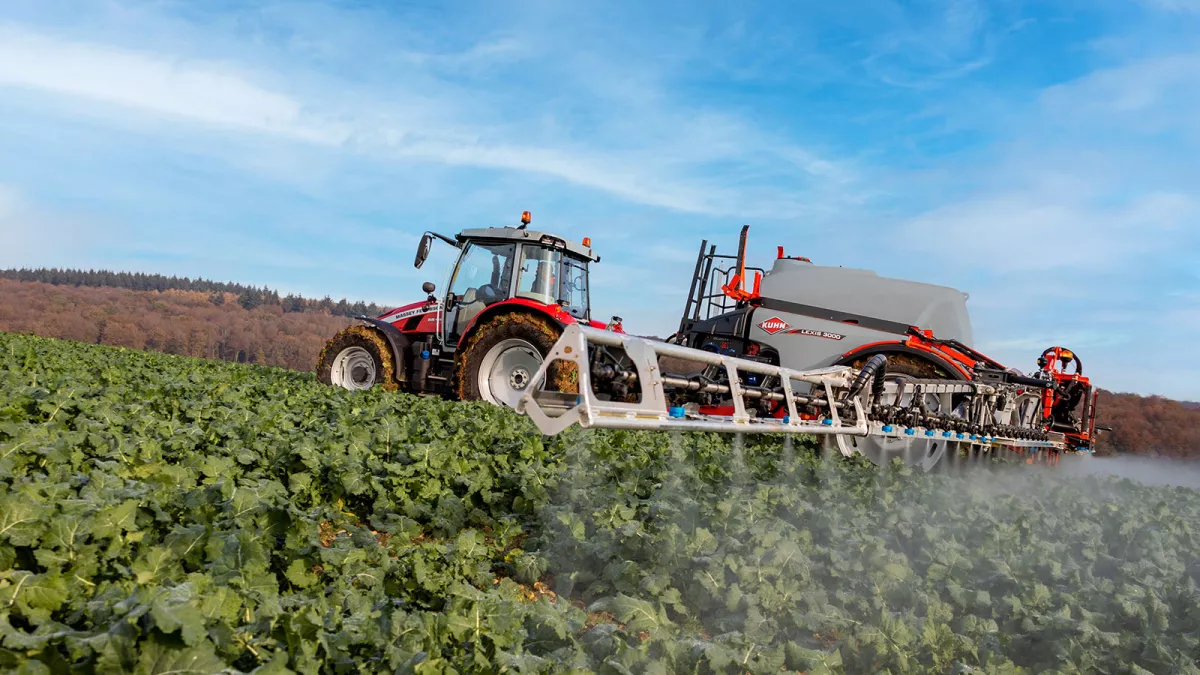

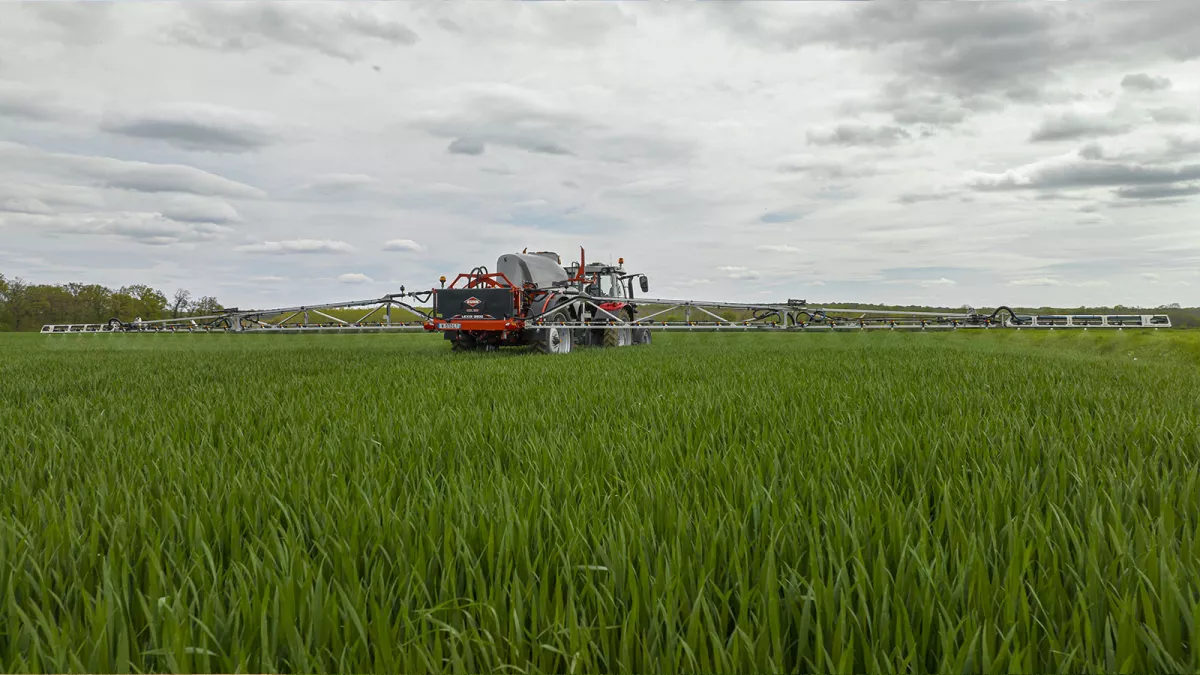

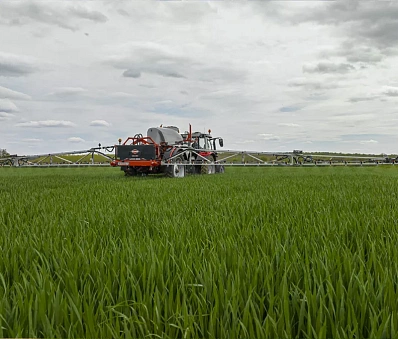

Система подвески EQUILIBRA позволяет штанге оставаться строго параллельной грунту даже при движении по неровным участкам. EQUILIBRA обеспечивает естественную устойчивость штанги благодаря маятниковым тягам (для вращения и боковых смещений) и системе амортизации. Штанга плавно перемещается над грунтом и обрабатываемой культурой без каких-либо смещений и заносов!
Подвеска EQUILIBRA специально предназначена для интенсивной эксплуатации и в стандартной комплектации оснащается независимой левой или правой противоударной системой для защиты штанги во время движения, особенно при выполнении поворотов, ускорении и торможении. Кроме того, гидравлическая система корректировки наклона и специальные пружины удерживают штангу строго параллельно шасси при выполнении поворотов.
О системе подвески EQUILIBRA в двух словах
- Маятниковая подвеска для вращений
- Соединительные тяги для радиальных перемещений
- Амортизаторы для поглощения любых колебаний
- Независимая левая/правая противоударная система
- Гидравлическая корректировка наклона

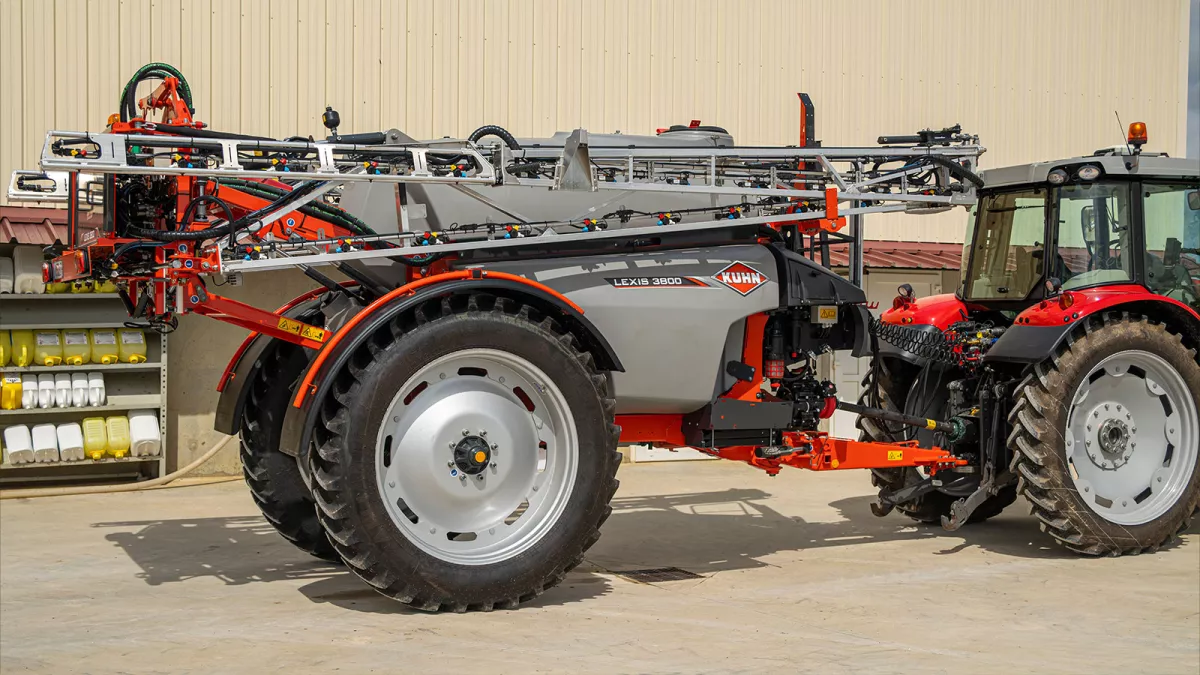

Стальная штанга MES2
Стальная штанга MES2 оснащена системой подвески EQUILIBRA. Использование стали в сочетании с доказавшим свою эффективность лакокрасочным покрытием KUHN обеспечивает необходимую долговечность и устойчивость конструкции к коррозии. Штанга MES2 доступна в исполнениях с рабочей шириной 18, 20, 21 и 24 метра. Благодаря прочной конструкции она обладает рядом преимуществ, таких как:
- защита форсунок по всей рабочей ширине,
- функция трехмерной безопасности,
- компактность в сложенном положении.
Стальная штанга MEA2
Штанга MEA2 с рабочей шириной 18, 20, 21 и 24 метра имеет достаточно простую конструкцию. Она выполнена из алюминия и представляет собой легкое и долговечное решение, обладающее естественной устойчивостью к коррозии. Штанга MEA2, оснащенная системой подвески EQUILIBRA, предлагает ряд преимуществ, таких как:
- система поперечной блокировки прицепного механизма,
- встроенная система трубок жесткости, выполненных из нержавеющей стали,
- барабанные фильтры в каждой секции штанги,
- функция трехмерной безопасности,
- компактность в сложенном положении.
Алюминиевая штанга RHPA
Штанга RHPA с рабочей шириной 27 и 28 метров имеет достаточно простую конструкцию. Она выполнена из алюминия и представляет собой легкое и долговечное решение, обладающее естественной устойчивостью к коррозии. Штанга RHPA, оснащенная системой подвески EQUILIBRA, предлагает множество преимуществ, таких как:
- встроенная система трубок жесткости, выполненных из нержавеющей стали,
- барабанные фильтры в каждой секции штанги,
- функция трехмерной безопасности,
- компактность в сложенном положении.
Простой и грамотно спроектированный контур разбрызгивания
Настройка опрыскивателя - это ключевой этап работ по опрыскиванию. С двумя главными клапанами общее число требуемых для заправки операций существенно сокращается, равно как и риск ошибки. С простым контуром все действия опрыскивателя находятся под контролем.
Даже если вы не использовали машину некоторое время, возвращаться к работе с ней легко.
Хотя она проста в использовании, ее более короткий контур сокращает неиспользуемые объемы, что облегчает процесс промывки. Когда вы закончите промывку, можете быть уверены, что опрыскиватель полностью промыт!
работа MANUSET
Ручной режим MANUSET дает вам полный контроль во время подготовки ваших веществ. При наличии всего двух главных клапанов всеми функциями опрыскивателя можно управлять с рабочего места оператора.
С многофункциональными вентилями, вращающимися на 360° технические операции сокращаются до 50%. Благодаря эргономичной конструкции, клапаны обеспечивают легкое и отказоустойчивое функционирование. Многофункциональные ручные маховики облегчают опрыскивание.
Во время промывки вращение маховика нагнетательного контура на 360° гарантирует, что вода, нагнетаемая насосом, попадает во все контуры опрыскивателя. Указатель уровня в промывочном баке, видимый с рабочего места оператора, упрощает последовательность операций по промывке.
Работа DILUSET+
Промывка опрыскивателя или только штанги из кабины.
Вакуумная заправка является программируемой и прекращается автоматически по достижении уставки. Двойное управление также позволяет вам управлять всеми функциями с пульта управления оператора.
Во время промывки, не покидая кабины трактора, просто щелкните на терминале для набора воды. Затем направьте ее туда, где она необходима: к вращающимся омывателям для промывки бака или напрямую к штанге для промывки ее труб без разбавления смеси для разбрызгивания в баке.
К тому же реальный объем вещества, остающийся в баке, выводится на терминал в кабине на протяжении всей операции опрыскивания. Контроль остатка в баке столь же прост.
Доступен с терминалами REB3 / VISIOREB / ISOBUS
Быстрая и безопасная загрузка химикатов
35-литровая химическая индукционная чаша опрыскивателя отличается воронкообразной формой, обеспечивая эффективную загрузку любых видов веществ: жидких, порошкообразных или гранулированных. Система промывки состоит из двух вращающихся форсунок для очистки кувшинов, мерных стаканов, контейнеров и химической индукционной чаши.
Индукционная чаша оснащена единственным клапаном, через который активный ингредиент может быть добавлен в магистраль. Управление этим клапаном безопасно осуществляется ножной педалью, тем самым оператор избавлен от необходимости наклоняться. Все остальные операции производятся при помощи ручной пики, размещенной рядом, тем самым исключая риск разбрасывания. Промывка индукционной чаши производится при закрытой крышке в целях устранения риска расплескивания или разбрызгивания.
Забудьте о засорении с четырехступенчатой фильтрацией
Прицепные опрыскиватели LEXIS оснащены системой четырехуровневой фильтрации:
- на этапе заполнения,
- на этапе всасывания,
- на этапе подачи,
- на всех секциях стрелы.
Благодаря прозрачному барабану можно легко проверить состояние фильтра на стороне всасывания, а специальный клапан позволяет безопасно опорожнить и демонтировать его.
