описание техники
Повышенная производительность
Ваш уборочная техника может работать на более высоких скоростях, если валки сформированы правильно. Работа на постоянной скорости комфортнее для оператора:
- Нет необходимости снижать скорость на участках с большой плотностью массы.
- Нет необходимости наращивать скорость на участках с небольшим количеством растительной массы.
Таким образом, можно сосредоточиться на том, что важно, вместо того, чтобы беспокоиться о скорости хода.

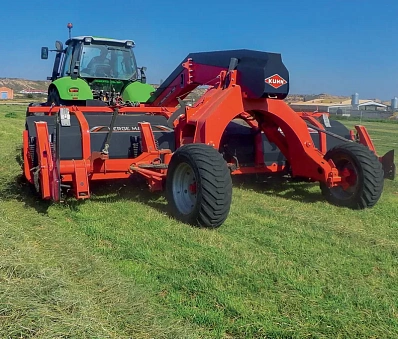

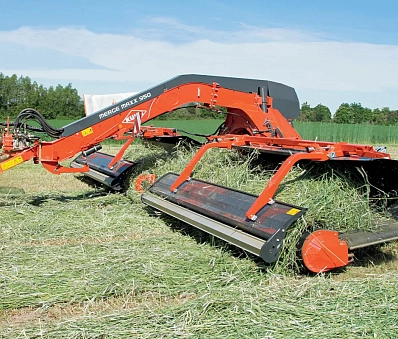

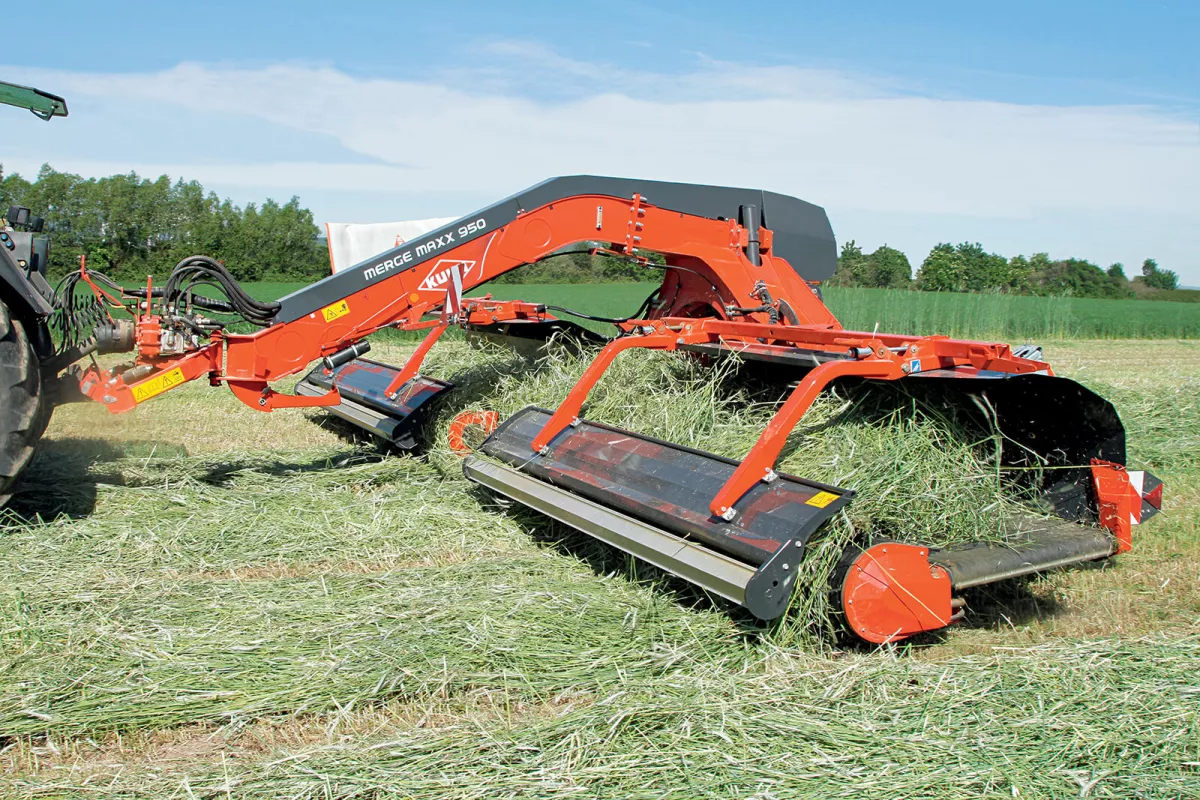

Благодаря ленточному валкообразователю MERGE MAXX 950 также можно снизить пиковую рабочую нагрузку на кормозаготовительное оборудование. Хозяйства, у которых уже есть валкообразователь MERGE MAXX 950, подтверждают увеличение рабочей скорости на 2 – 3 км/ч! Вы тоже можете повысить общую производительность.
Блок подбора оптимизирует процесс валкования
Качество и равномерность подбора напрямую зависят от конструкции подбирающего механизма и системы WINDGUARD, оснащенной роликом. В сочетании с системой WINDGUARD, 5 пар граблин, управляемых кулачком, оптимизируют захват, подъем и плавный перенос массы на ленту. Это необходимо для того, чтобы машина формировала валки правильной формы.
Скорость вращения подбирающего механизма может варьироваться в зависимости от различных условий работы. При необходимости скорость вращения можно снизить, чтобы сохранить целостность листьев деликатных кормовых культур и повысить энергетическую ценность кормов. Широкая лента обеспечивает боковую укладку валка. Обслуживание не предусматривает сложных действий. Регулировка натяжения конвейера занимает всего несколько секунд, не требуя при этом использования каких-либо дополнительных инструментов. В зависимости от потребностей скорость движения конвейера можно снизить, чтобы адаптировать размер и форму валка к размерам уборочной техники.

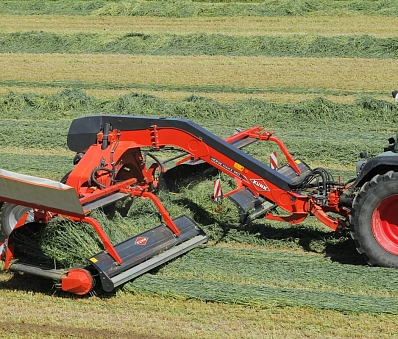

Система WINDGUARD с вальцом направляет массу к ленте
Масса подхватывается подбирающим механизмом и направляется системой WINDGUARD, состоящей из направляющей спирали и вальца, которые оптимизируют подачу фуража на конвейерную ленту.
Она автоматически адаптируется к объему массы. Вы получаете равномерные, пушистые валки без перекручивания для более высокой производительности.

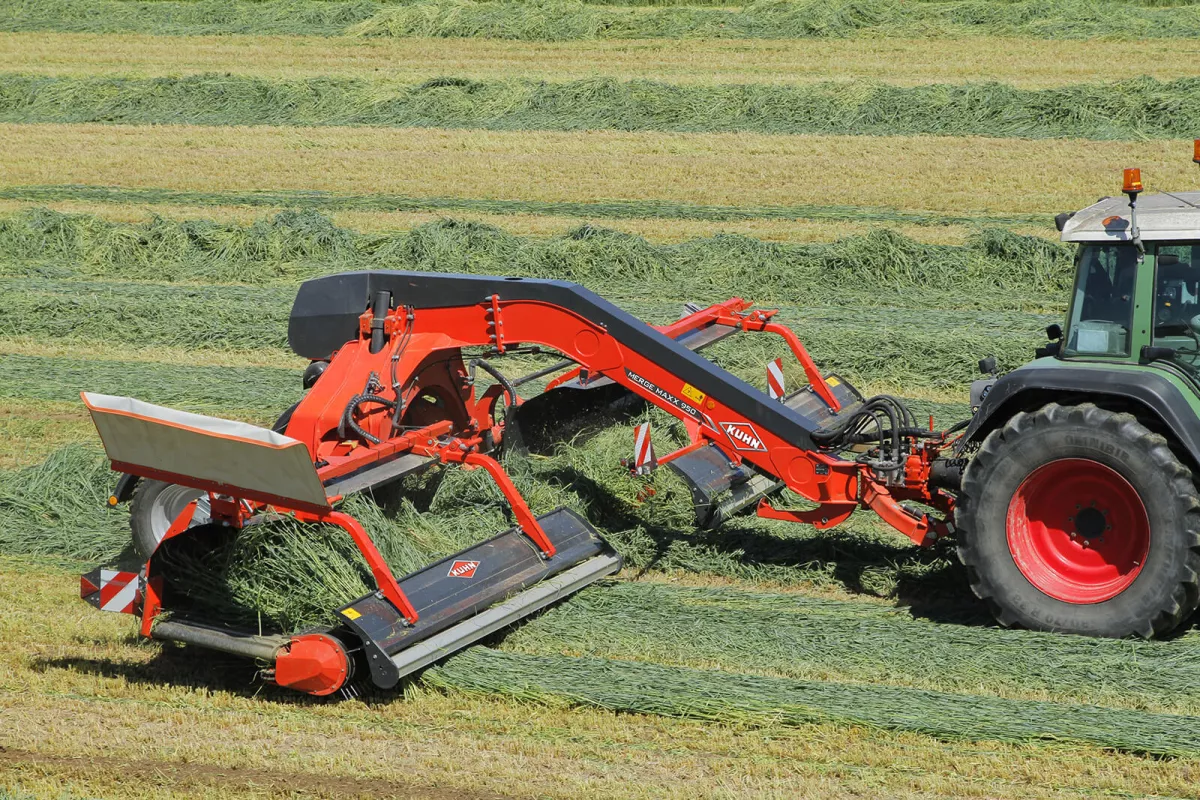

Боковой валок с идеально точными размерами
Возможно дополнительное оснащение щитком для калибровки ширины валка при боковой укладке - особенно полезно при последующем использовании пресс-подборщика.
Оператор может изменить ширину валка в любое время или полностью сложить щиток.
Восемь разных вариантов укладки
Ленточный валкообразователь MERGE MAXX 950 имеет восемь различных вариантов укладки.
Он способен:
- Адаптироваться к используемой для подбора технике: валки длиной 1 м для пресс-подборщиков и погрузчиков и до 2,20 м для подборщиков с измельчением. Выполнять центральную укладку валка с регулируемой шириной, боковую укладку валка для различных значений ширины захвата подборщиков или комбинировать данные варианты.
- Легко настраиваться для работы на участках различной конфигурации.
Управление основными функциями ленточных валкообразователей MERGE MAXX 950 и 1090 осуществляется с помощью простого и удобного пульта (Укладка валков, направление вращения лент, установка в рабочее или транспортное положение, счетчик моточасов).
Блок управления KMM01 в модели MERGE MAXX 760 дает возможность легко контролировать укладку валков, а также индивидуальный или отдельный подъем лент.
Непосредственное управление щитком регулировки ширины валка обеспечивается при помощи клапана трактора.

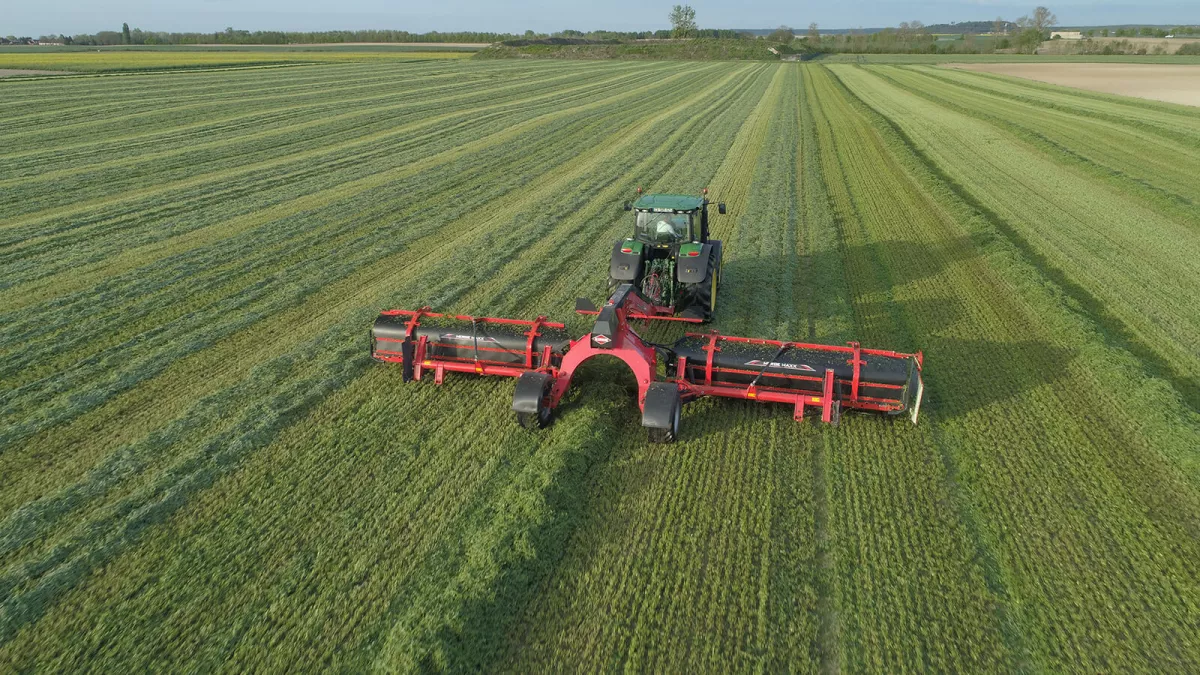

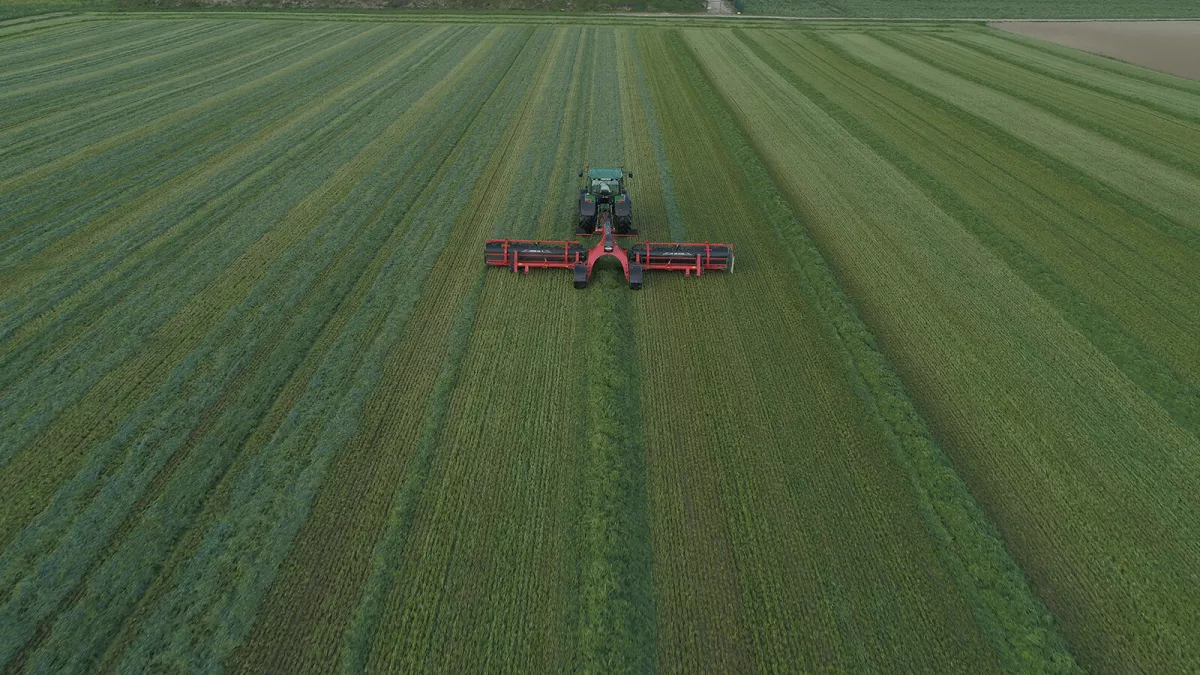

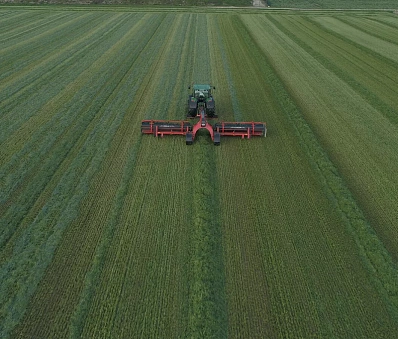

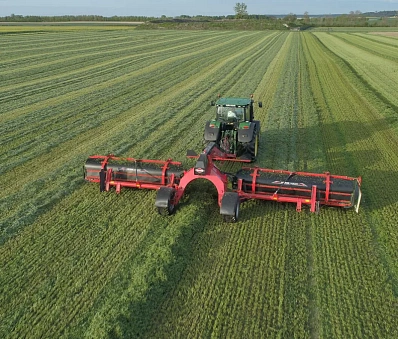

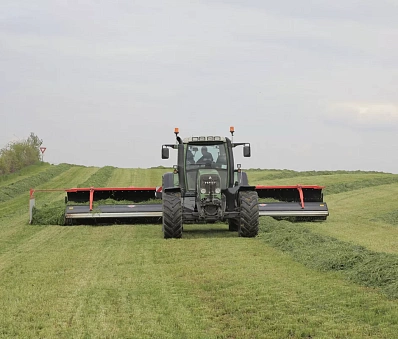

Центральная укладка
Два отдельных блока и конвейер перемещает массу к центру машины. Центральный валок формируется из 8–10 м массы. В идеальных условиях:
- при помощи тройной комбинации косилок (1).
- для осуществления подбора двух валков соломы после зерновых комбайнов с шириной до 7–7.50 м (2).
Ширина валка может регулироваться по размеру подборщика, в зависимости от расстояния между блоками подбора.

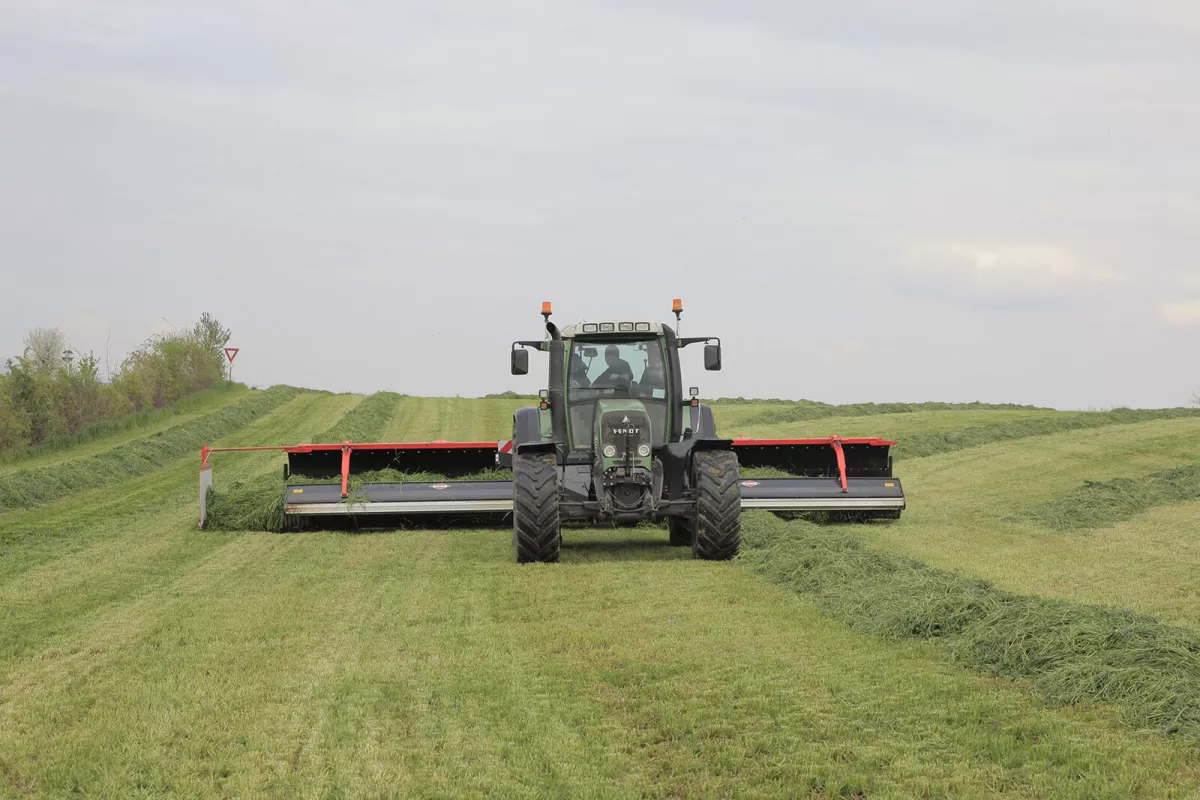

20–30 метров в один валок
Если ленты расположены близко друг к другу и повернуты в одном направлении, создается один валок либо слева, либо справа от машины (3)
При необходимости, масса может укладываться на предварительно обработанную поверхность.
Для получения валков шириной до 20-30 м в условиях с небольшим объемом массы, можно сочетать различные варианты регулировки ширины валкования.(4).
Воспользуйтесь возможностями как боковой, так и центральной укладки (5):
- Для начала произведите укладку валка в правую сторону (a).
- Затем, в левую сторону. (b).
- После этого завершите валок (c).
Для тяжелых культур
Один валок может быть слишком большим для комбайна при работе на постоянной скорости. Именно поэтому существуют разные конфигурации:
- Половина потока массы направляется в одну сторону, а половина – в другую (6).
- Половина массы направляется к центральному валку, а половина – к боковому (7).
- Такая конфигурация может пригодиться для одновременной работы с двумя валками соломы!(8) !
Эффективное копирование рельефа
Для снижения давления на почву и сохранения стерни подбирающие механизмы ленточного валкообразователя MERGE MAXX 950 оснащены особой системой подвески с 4 мощными регулируемыми пружинами. Каждый подбирающий механизм имеет рабочий угол +/-10° и амплитуду вертикального смещения -20/+30 см для обеспечения адаптации валкообразователя к сложному рельефу местности.
Два больших шарнирно-сочлененных и регулируемых по высоте башмака повторяют рельеф почвы и точно направляют каждый подбирающий механизм. Регулировка высоты
центрального башмака с помощью изогнутой рукоятки на валкообразователях MERGE MAXX 950 и 1090, а также с помощью пальцев на пластине с несколькими отверстиями для валкообразователя MERGE MAXX 760, обеспечивает максимальный комфорт и безопасность использования.

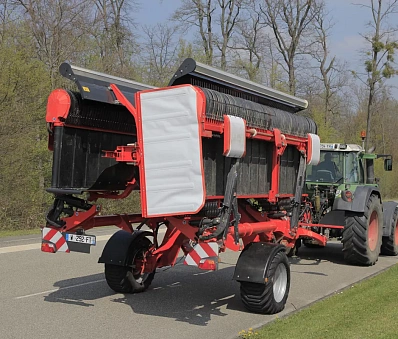

Сцепное устройство со встроенными амортизаторами
Система сцепки включает в себя амортизаторы, предотвращающие передачу толчков на трактор. В этом заключается одна из эксклюзивных технологий KUHN, которая обеспечивает дополнительный комфорт при работе и при транспортировке по плохим дорогам.
