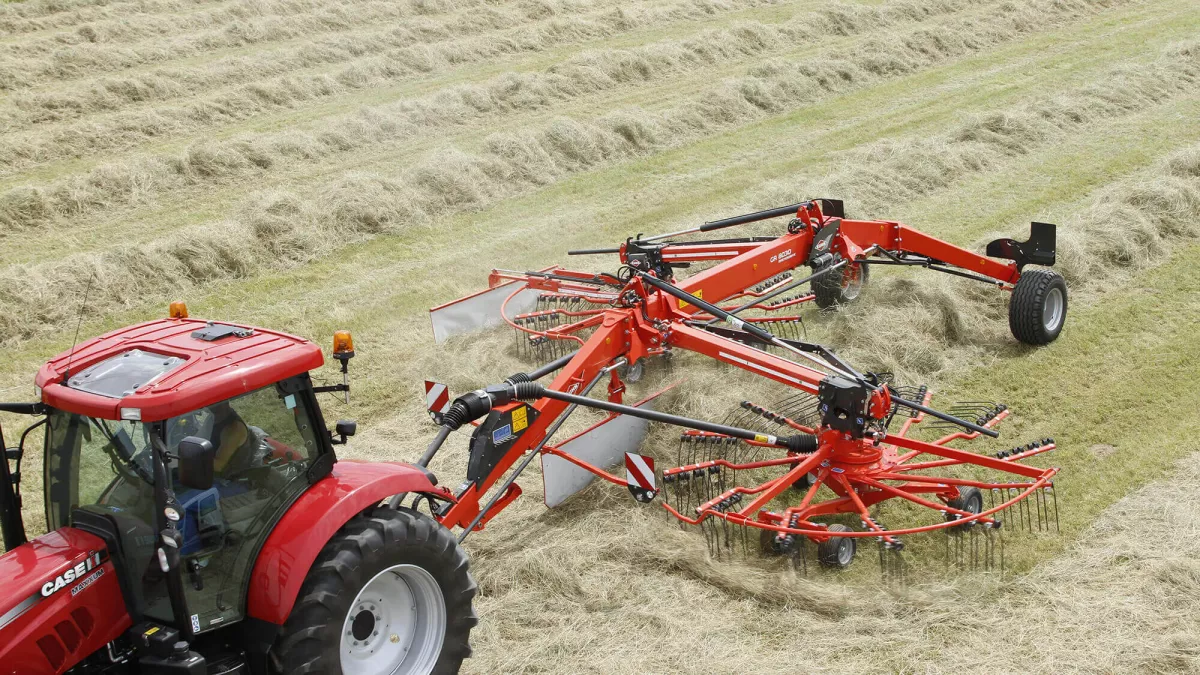

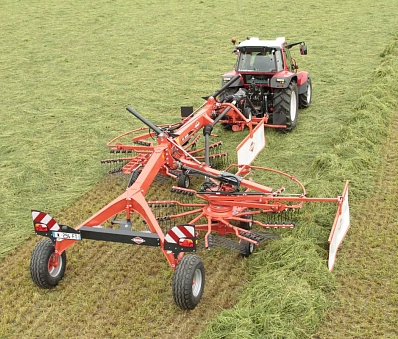

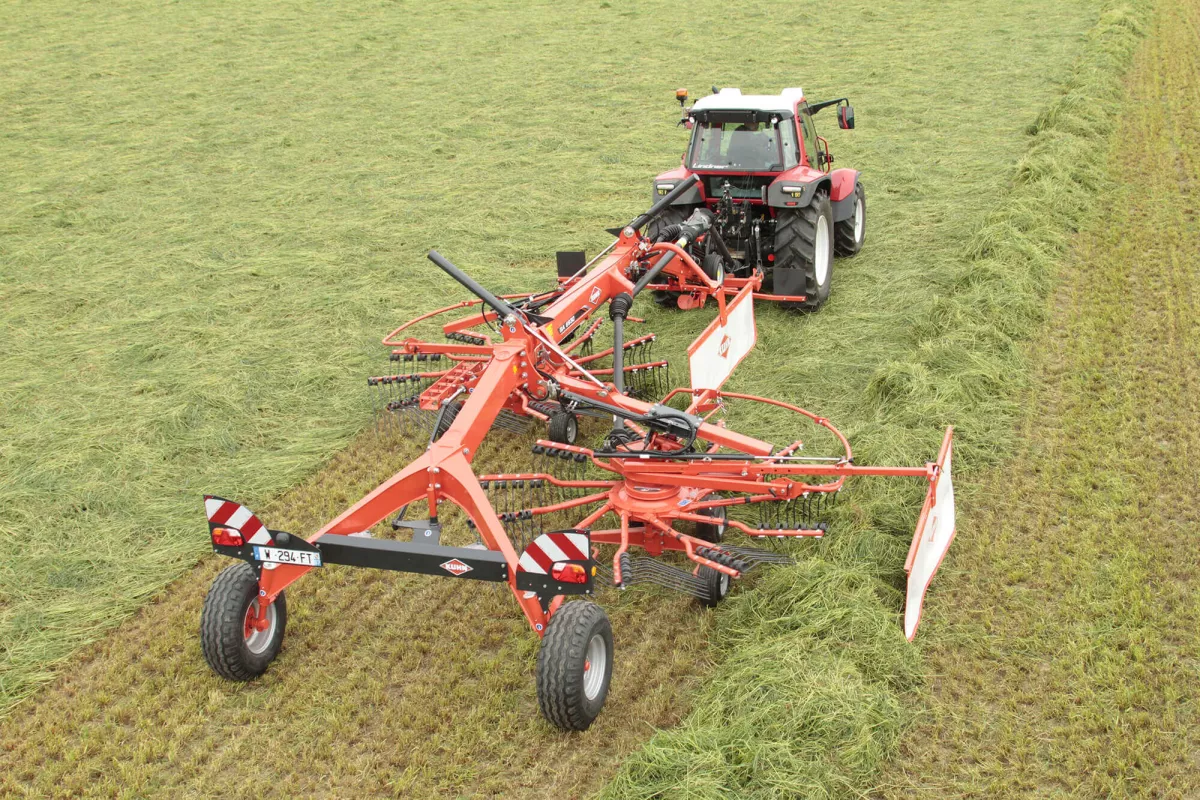

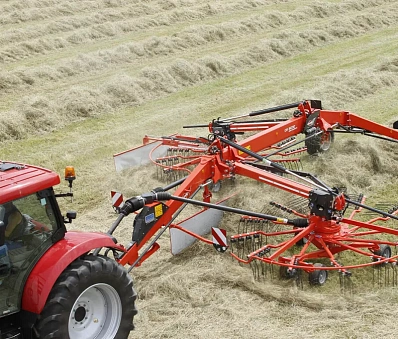

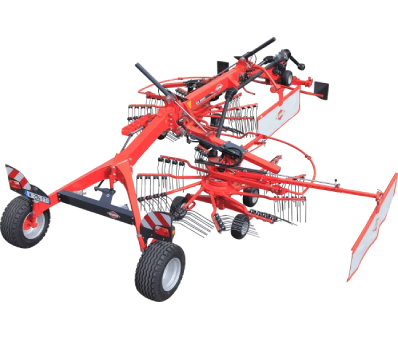

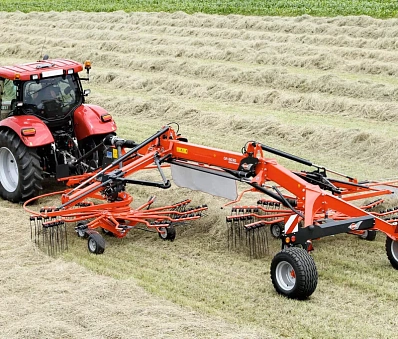

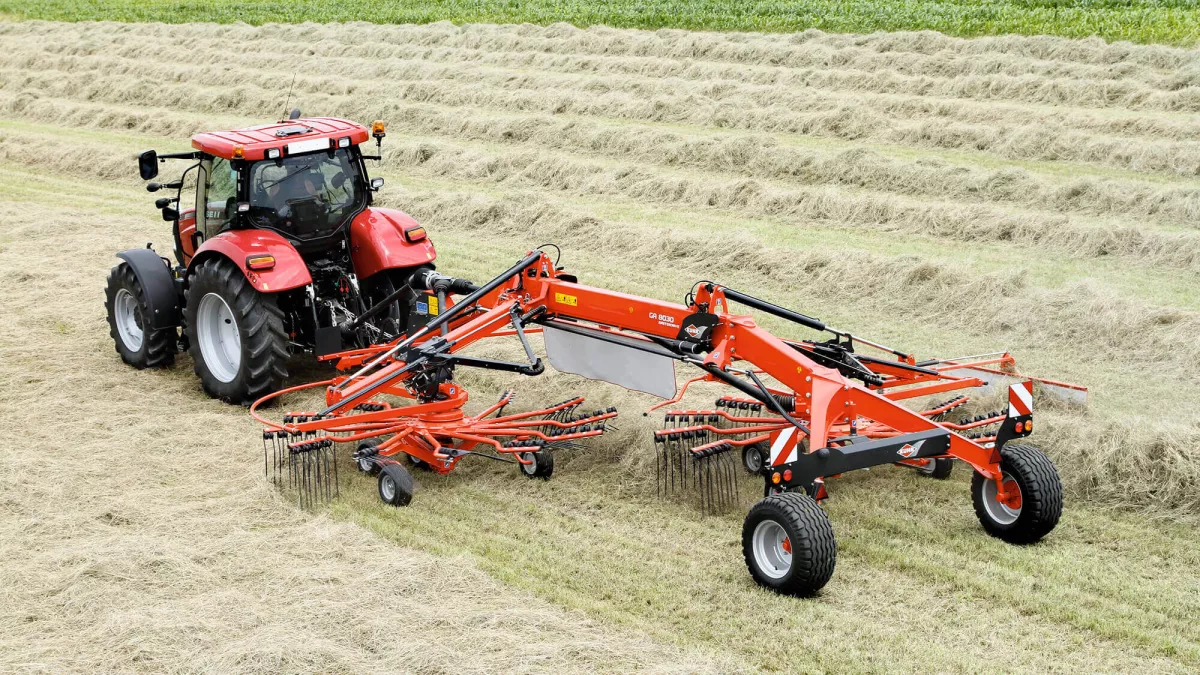

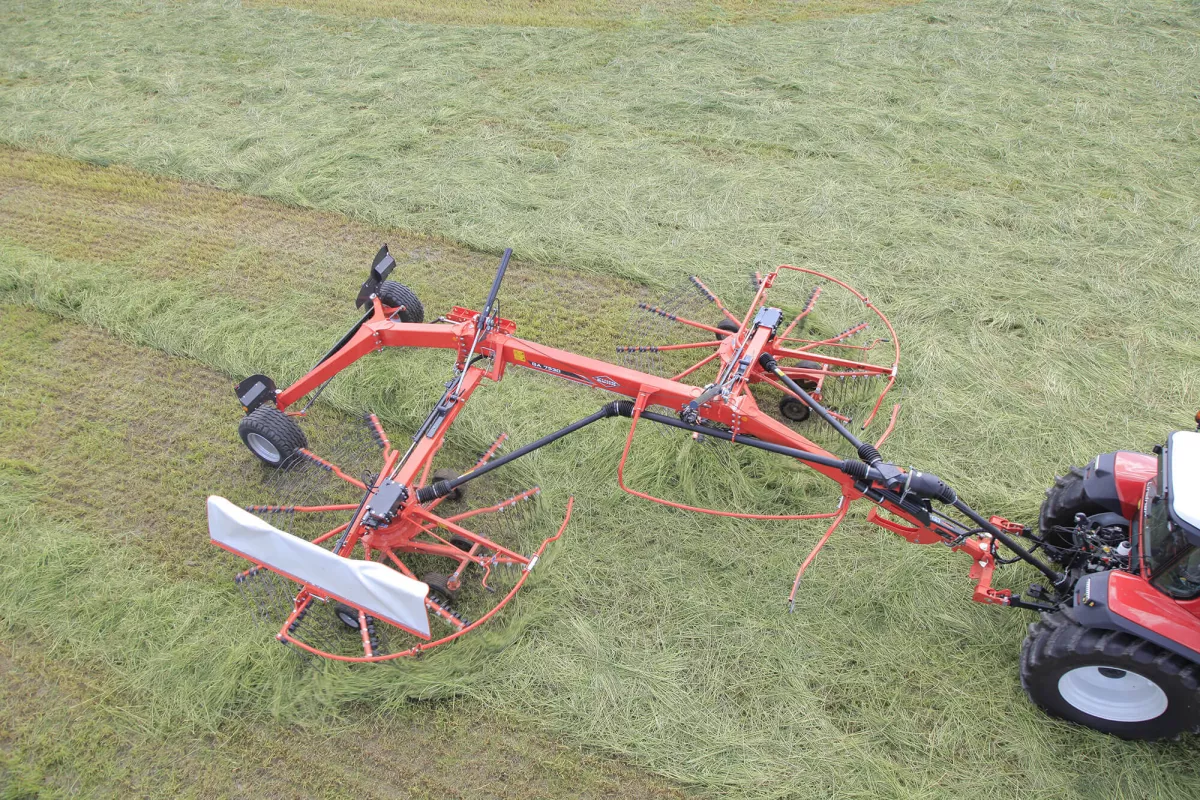

Валкообразователи GA 1030 с двойным ротором

описание техники

Редуктор MASTERDRIVE GIII: надежный и износостойкий
Сегодня сельскохозяйственная техника должны выдерживать постоянно возрастающие нагрузки и позволять непрерывно работать на больших площадях. Надежность и долговечность машин являются главными условиями для удовлетворения запросов фермеров, а также их потребностей в объемах производства. Редукторы MASTERDRIVE GIII полностью интегрированы в корпус. Результат: полная защита подвижных частей и меньшая подверженность износу. Конструкция обеспечивает исключительную надежность и долговечность даже при интенсивном использовании.
Модель GA 8030 оборудована ротором MASTERDRIVE, который хорошо известен своей надежной конструкцией и исключительной долговечностью даже при интенсивном использовании.
В него включена система коробки передач с двухступенчатым редуктором, в которую входят коническая и цилиндрическая шестерни. Допуски при коническом редуцировании жестко контролируются, что делает систему сверхнадежной и устойчивой даже при работе в сложных условиях.
Износ коробки передач значительно сокращается, и техническое обслуживание не требуется. Система коробки передач с двухступенчатым редуктором



Прочные крепления
Редуктор MASTERDRIVE GIII спроектирован таким образом, чтобы выдерживать постоянно возрастающие нагрузки на привод. В основном, это связано с: Увеличением рабочей ширины и диаметра роторов, необходимостью валкования сложных культур, таких как силос, солома и сено.

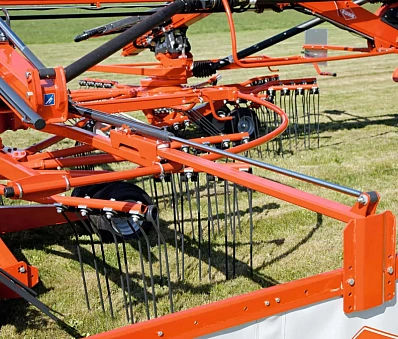

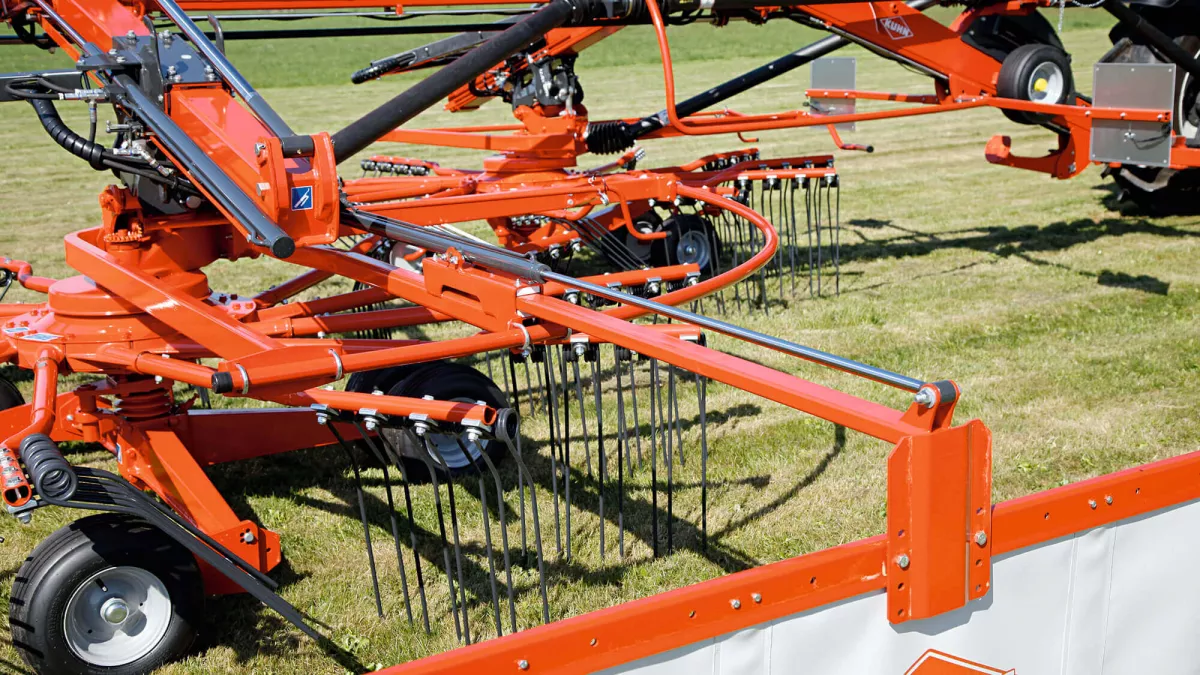

Оптимальное формирование валков при помощи граблин с двумя изгибами
Равномерная структура и объем валков являются необходимыми условиями для быстрой сушки и облегчения процесса подбора пресс-подборщиком.
Валкообразователи GA имеют гипертангенциальное расположение граблин. Это означает, что они достигают угла 90 градусов не сразу. Создание вспушенных и ровных валков правильной формы не требует значительного усилия. Высокое качество валкования обеспечивается даже на больших скоростях, поскольку масса не проталкивается через валок.
Преимущества граблин с двумя изгибами:

• Они сокращают расстояние между проходами зубьев. Потеря массы сокращается до минимума даже на высоких скоростях
• Основная масса приходится на центр граблин. Данная особенность увеличивает срок службы, поскольку граблины не подвергаются давлению во время вращения и снижается нагрузка на направляющие вальцы.

Сохранение растительного покрова
Идеальная адаптация ротора к условиям работы и снижение давления на поверхность поля в равной степени важны для сохранения свойств почвы и растительного покрова.

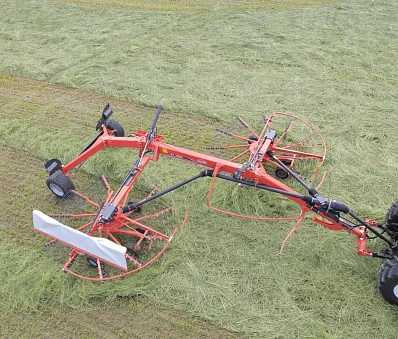

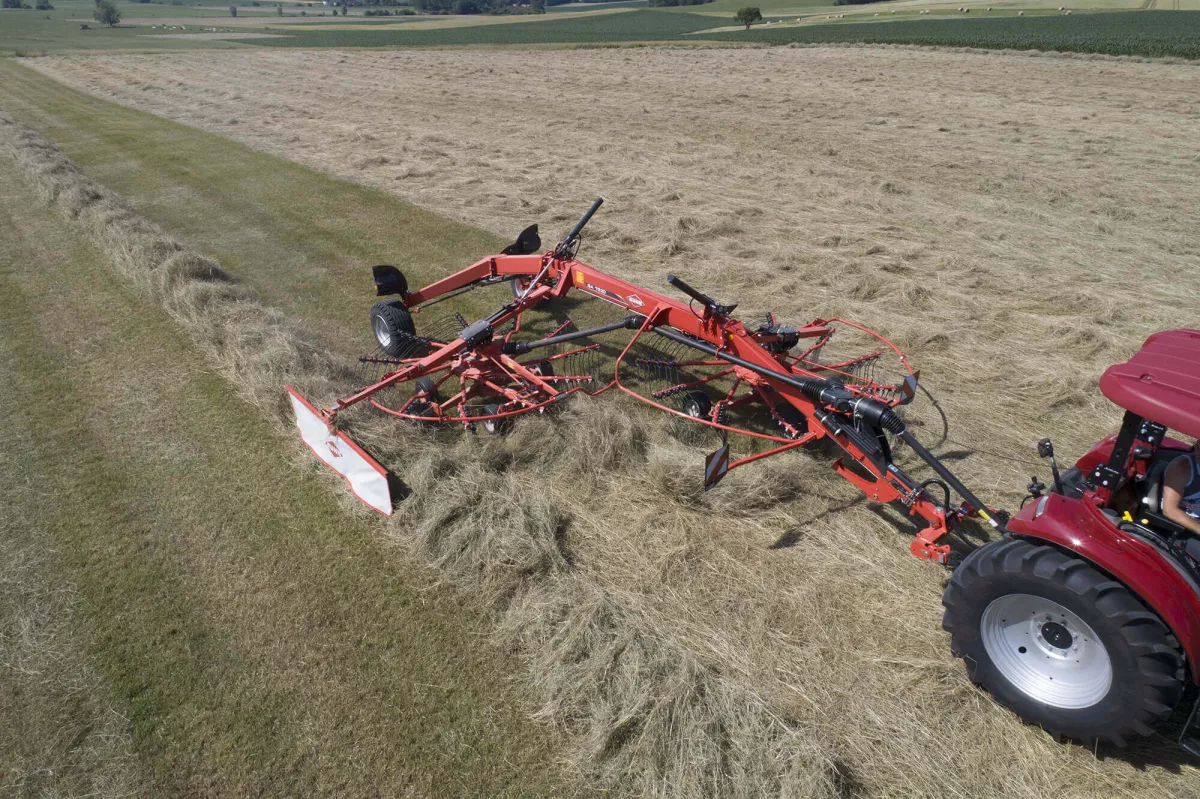

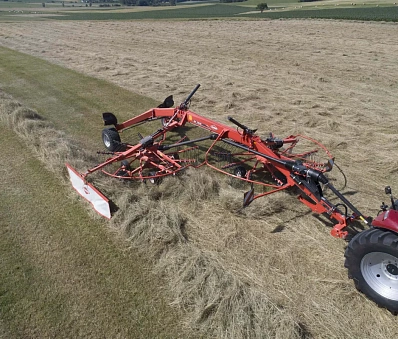

Валкообразователи с боковой укладкой GA 8030 полностью соответствуют следующим требованям:

• Роторы подвешены в месте соединения шарнирного узла, отдельно от главной рамы, что позволяет им двигаться в любом направлении. 3D подвеска роторрв с максимальной точностью копируетт рельеф неровной поверхности. Восходящие и нисходящие движения имеют впечатляющий диапазон в пределах от +25 см до -30 см. Результат: безупречная производительность с гарантией чистоты растительной массы и здоровая стерня.
• Каждый ротор оснащен четырьмя близко к нему расположенными сдвоенными колесами, обеспечивающими копирование рельефа неровных участков.

Выполняйте проход над валками, не повреждая их
Клиренс 51 см в режиме укладки в один валок и значительный клиренса 75 см в режиме укладки в два валка четко демонстрирует преимущество системы STABILIFT для уже сформированных валков.

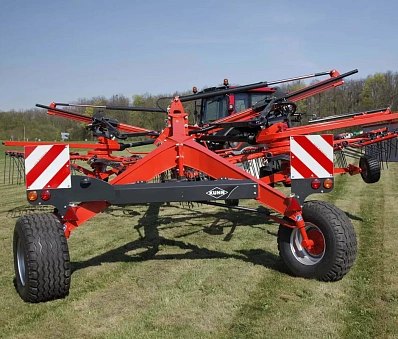

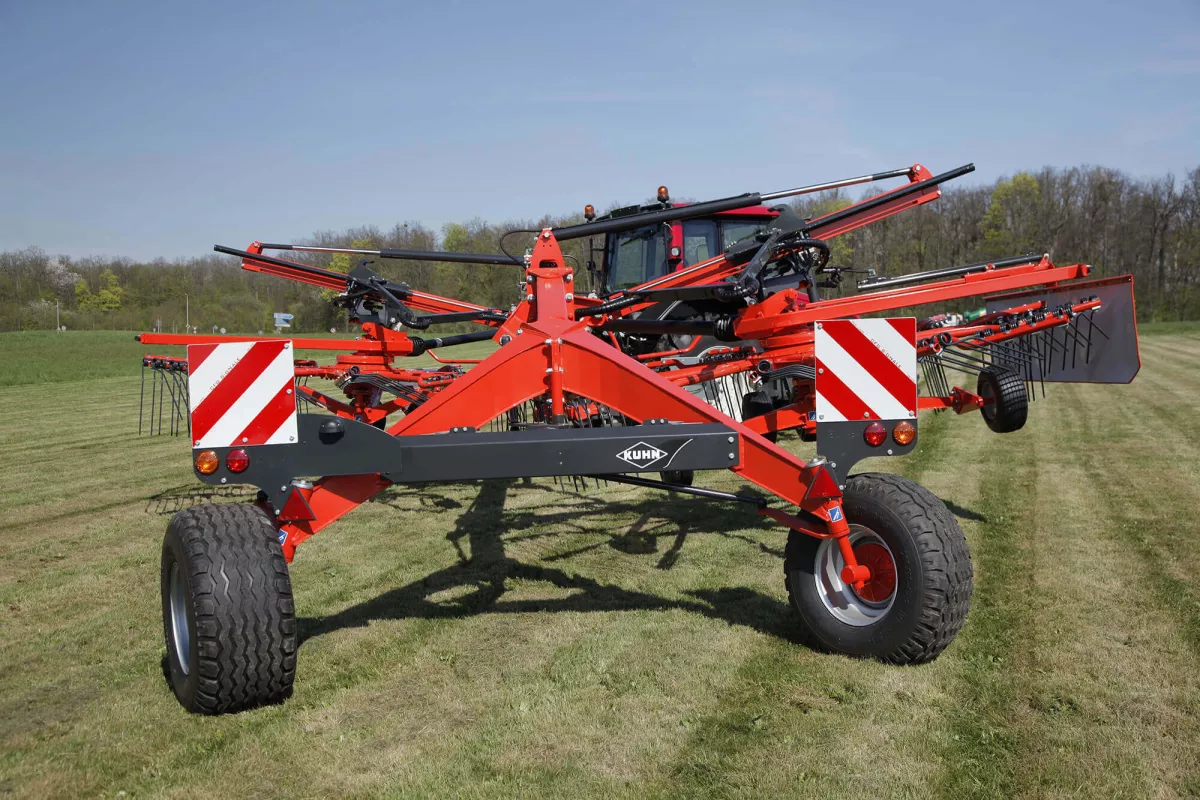

Система STABILIFT: безопасность транспортировки
3D подвески роторов оснащены встроенным гидравлическим цилиндром, автоматически блокирующим движения ротора в случае, когда он приподнят над землей.
Основные преимущества системы STABILIFT:

• Сохранение травяного покрова, поскольку зубья не касаются почвы, когда роторы находятся в опущенном положении.

• Значительная устойчивость благодаря более низкому расположению центра тяжести в машине.
• Увеличенный клиренс роторов для лучшей защиты валков.
• Более быстрый подъем ротора.

Шкафы управления для облегчения эксплуатации машины
GA 6930 и GA 7530: шкаф управления KGA 03L позволяет управлять:

• выбором 1 или 2 валков
• настройкой гидравлического оборудования
• установкой в транспортное положение шторки валка с помощью одного клапана
• индивидуальной установкой высоты ротора с помощью гидравлического устройства
• отдельным подъемом роторов

• устанавливать машину в рабочее/транспортное положение
• выбирать 1 или 2 валка
• настраивать ширину валка с помощью гидравлического устройства
• настраивать по отдельности или одновременно рабочую высоту ротора с помощью гидравлического устройства
• управлять отдельным подъемом ротора

• Перевод в рабочее/транспортное положение.
• Выбор режима подачи валка (1 или 2 валка).
• Установка ширины валка с помощью гидравлического устройства

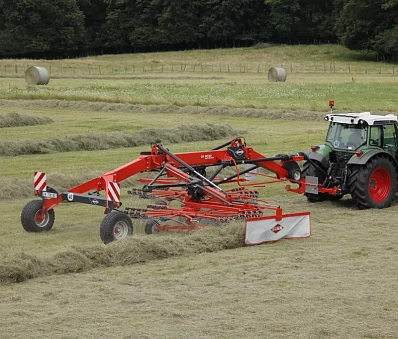

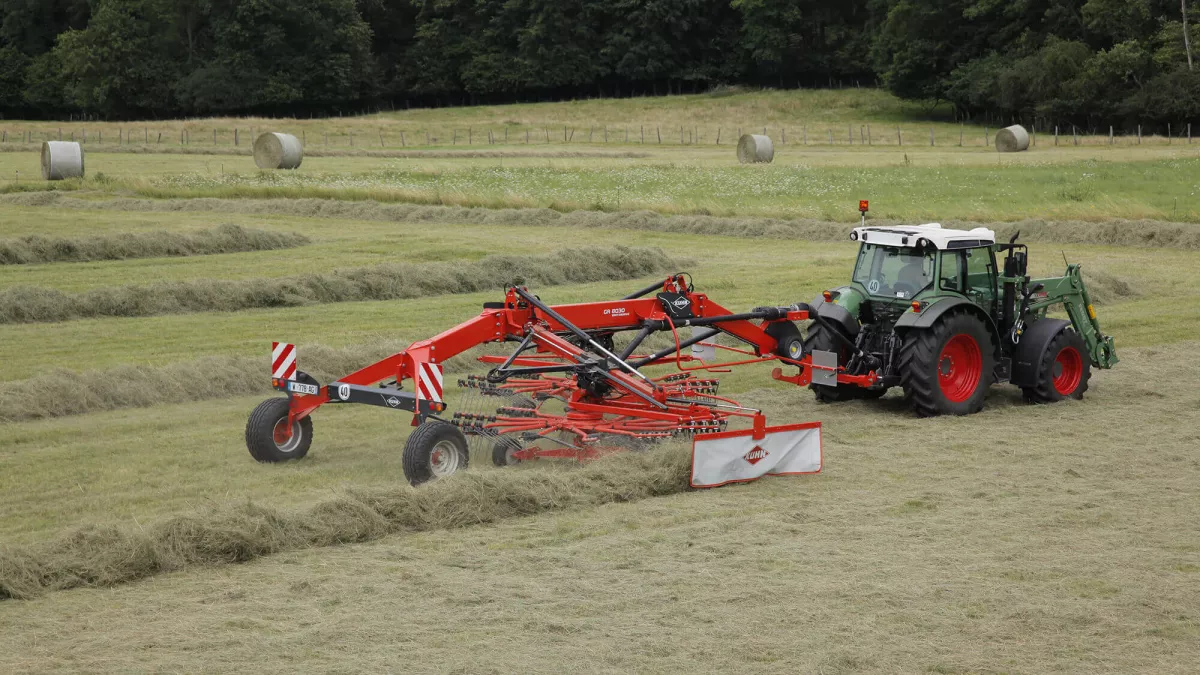

Модель GA 6930/7530: машины с широким рядом дополнительного оборудования
Настройте машину с помощью широкого ассортимента дополнительного оборудования, отвечающего особым потребностям вашего хозяйства:

• при необходимости вы можете уложить массу в 1 или 2 валка (укладка в 2 валка осуществляется с помощью дополнительного оборудования на модели GA 6930).
• С помощью гидравлики отрегулируйте их ширину, используя щиток калибровки ширины валка для оптимальной работы комбайнов или пресс-подборщиков.
• Оцените гидравлическую регулировку высоты каждого ротора индивидуально.
• Оцените возможность отдельного подъема переднего и заднего роторов
• Адаптируйте блок KGA 03L к выполнению данных функций.
• Line С помощью гидравлики можно настроить щиток регулировки ширины заднего валка для получения оптимальных валков правильной формы.
• На передний ротор можно также установить второй щиток регулировки ширины валка для работы в режиме с двумя валками.
'#NewLine
• Уменьшите степень уплотнения грунта путем применения широких колес.
• Выберите ось балансира тележки с шестью колесами, расположенную ближе всего к
