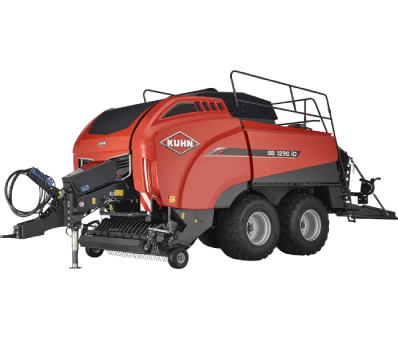

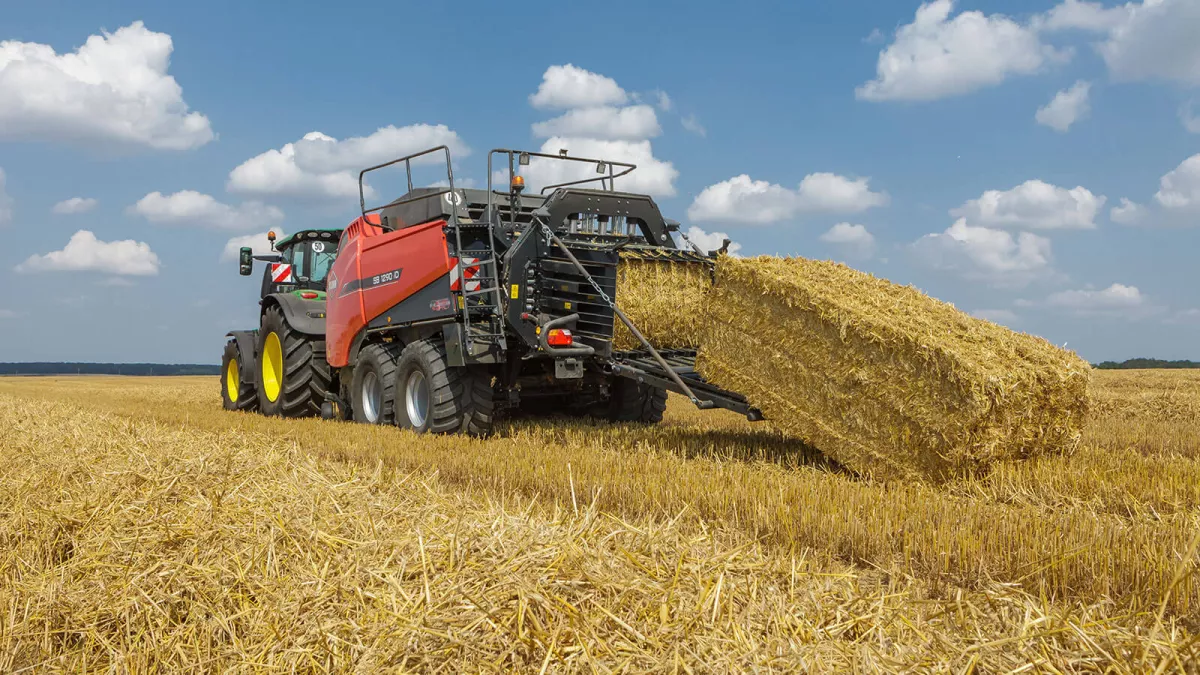

Тюковые пресс-подборщики SB 1290 iD

описание техники

Один ход плунжера - двойное воздействие

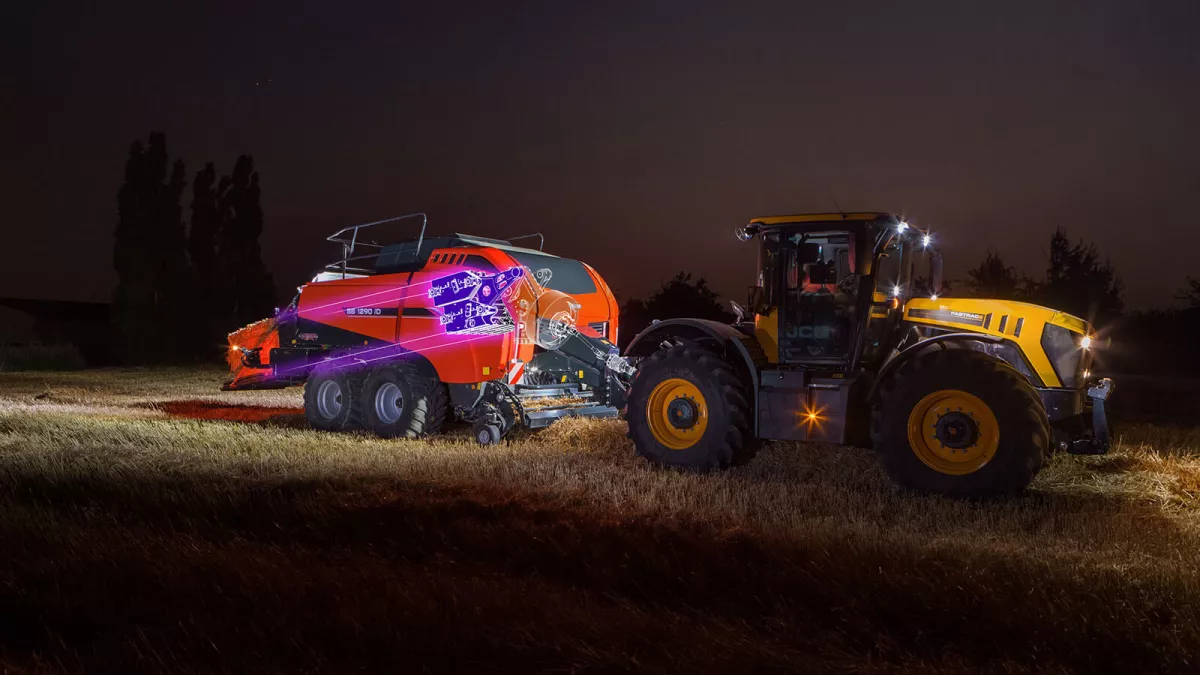

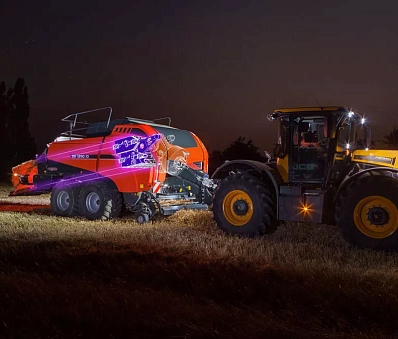

Пресс-подборщик SB 1290 iD KUHN включает запатентованную систему двойного плунжера TWINPACT, которая является разумным способом достичь чрезвычайно высокой плотности тюков и избежать высоких пиковых нагрузок на машину. Чтобы повысить плотность тюка на 25 %, плунжеру требуется увеличить в два раза силу, прилагаемую для обычного крупногабаритного тюкового пресс-подборщика. Плунжер TWINPACT разделен на верхнюю и нижнюю части, которые соединены треугольным стержнем. Воздействие плунжера на тюк происходит в два этапа, увеличивая силу, которая прикладывается к поверхности и, следовательно, усиливая уплотнение тюка. Несмотря на больший вес тюков, их загрузка на машину сопоставима с загрузкой обычного пресс-подборщика 120 х 90, что устраняет необходимость в крупной приводной линии, маховике и главной раме.

Эффект TWINPACT:

• Обеспечивает интеллектуальное и эффективное уплотнение тюка, в то же время избегая высоких пиковых нагрузок на машину.
• Дает возможность работать с тракторами одинакового размера сравнительно с пресс-подборщиками 120 x 90.
• Производит тюки, на 25 % тяжелее в условиях работы с сухой

Идеальный баланс производительности и плотности тюков

Запатентованный регулятор крутящего момента KUHN, установленный на всех моделях SB с прессовальным каналом 120 см, обеспечивает идеальный баланс производительности и плотности тюков. Эта система состоит из штифтов штока плунжера, которые позволяют измерить силу плунжера, и датчика, измеряющего угол поворота коленчатого вала. Величина крутящего момента рассчитывается во время полного цикла плунжера. Преимущество такого изощренного метода измерения состоит в том, что при скорости машины 25 т/ч плотность прессования тюков может увеличится на 5 %. Это позволяет увеличить эффективность обращения и транспортировки.

УДЕЛЬНАЯ МОЩНОСТЬ: Решение от KUHN

Равномерно наполненные тюки обеспечивают не только эстетическую привлекательность. Плотный, равномерно наполненный тюк олицетворяет качество во всех смыслах. Квадратные тюки легко обрабатывать и штабелировать. Кроме того, они намного более устойчивы при транспортировке по сравнению с плохо сформированными тюками. При использовании силоса тюк с квадратными краями указывает на меньшее содержание воздуха, что делает корм более качественным. Система KUHN POWER DENSITY, конструкция с одиночным вилочным подавателем, доказывает, что хорошо спроектированная активная система наполнения камеры предварительной обработки может исключить сложность. Данная система камеры предварительной обработки обеспечивает равномерное наполнение снопов, в результате чего получаются тяжелые тюки с квадратными краями независимо от состояния валка. Одиночный вилочный подаватель объединяет две функции в одном механизме, исключая ненужные компоненты и сложность, что приводит к снижению затрат на техническое обслуживание.

Прессовальная камера

Специально разработанная прессовальная камера KUHN SB 1290 iD является результатом более чем 35-летнего опыта в области формирования больших тюков. Активный механизм заполнения камеры предварительной обработки с новой механической системой с подающей вилкой обеспечивает создание равномерно заполненных тюков.
Прессовальный канал длиной 3,75 м в сочетании с системой регулировки давления обеспечивает оптимальный контроль плотности тюков. В конструкцию машины встроены высокопрочные сменные износостойкие пластины для формирования тюков в условиях уборки сухих пылевидных энергетических культур. Воронкообразная дверца под давлением и конструкция верхней дверцы с 7 перекладинами гарантирует создание идеальных тюков и обеспечивает дополнительное трение.

Система обвязки двойным узлом

Модель SB 1290 iD оснащена системой двойной обвязки узлом. Благодаря электронному мониторингу узловязателей водитель постоянно получает точную информацию о натяжении шпагата и при возникновении проблем получает звуковой сигнал. Выполнение обвязки узлом можно контролировать непосредственно из кабины трактора.

При формировании тюков верхний (обозначен синим цветом) и нижний (обозначен красным цветом) шпагаты обматываются вокруг них. Поскольку шпагат не скользит вокруг тюка, во время формирования тюка он не натягивается.
Этап 1: После достижения необходимой длины тюка задействуются иглы (обозначены серым цветом), которые перемещаются вверх к узловязателю, и начинается цикл обвязки узлом. На первом этапе тюк закрепляется первым узлом.
Этап 2: По завершении обвязки тюка первым узлом второй узел повторно соединяет верхний и нижний шпагаты, чтобы следующий тюк мог формироваться без нагрузки на шпагат во время обвязки узлом.

Технология INTEGRAL ROTOR

Наша технология INTEGRAL ROTOR доступна для моделей OPTIFEED и OMNICUT для целой линейки тюковых пресс-подборщиков KUHN. Такая простая, не требующая обслуживания, система приема гарантирует невероятную пропускную способность на протяжении всего периода эксплуатации. Небольшое расстояние между ротором и подбирающими зубьями обеспечивает равномерность поступления культур. Конструкция приемного устройства с принудительной подачей обеспечивает большую поступательную скорость, что способствует увеличению производительности и сокращению вероятности повреждения культур.
Система INTEGRAL ROTOR оснащена зубьями из износостойкой стали Hardox®, предотвращающей стирание зубьев в условиях работы с твердыми культурами.

Барабан POWER FEED ROLLER

Будь то прессование сухой соломы, сена или влажного силоса, POWER FEED ROLLER позволяет вывести производительность на новый уровень. Сложные условия уборки культур или неравномерность валков могут препятствовать эффективной работе премного ротора. С KUHN POWER FEED ROLLER эти проблемы останутся в прошлом. Этот приводной барабан для обработки культур активно отслеживает высоту валка. В результате культуры слегка сжимаются и равномерно распределяются при поступлении в приемный ротор. Неравномерности потока поступающих культур сглаживаются, за счет чего поток становится стабильным при поступлении в ротор.

Пиковые нагрузки, вызываемые неравномерностью валков, исключены. Плавный и равномерный прием культуры обеспечивает снижение потребляемой мощности и плавность хода машины. Кроме того, износ машины снижается за счет меньшей нагрузки во время приема.

Преимущества:

• Непревзойденная общая производительность
• Отличное распределение массы культуры для различных типов культур и размеров валков
• Ограничение пиковой мощности в системе приема
• Плавность хода

Нережущий: ротор OPTIFEED и ротор биомассы OPTIFEED

Конструкция ротора OPTIFEED диаметром 48 см, в которой зубья ротора, выполненные из износостойкой стали HARDOX, и функция шнека объединены на одном валу, способствует выравниванию валков, равномерно распределяя культуру для получения одинаковой размерности тюков. Когда скашивание не требуется, система OPTIFEED обеспечивает контролируемое и равномерное поступление культуры в камеру предварительной обработки. Благодаря ротору обеспечивается дополнительный уровень защиты машины.

Конструкция ротора Biomass OPTIFEED диаметром 60 см сочетает в себе все преимущества стандартного ротора OPTIFEED с болтовыми зубьями, выполненными из нержавеющей стали Hardox, для обеспечения превосходной прочности и легкой замены. Зубья ротора специально разработаны для агрессивных энергетических культур, таких как, листья сахарного тростника.

Резка: Ножи OMNICUT 23 (OC 23)

Ротор OMNICUT с 23 ножами (OC 23) обеспечивает длину резки в 45 мм на моделях с прессовальным каналом 120 см. При диаметре ротора 60 см, ротор обрабатывает каждый валок, помещенный перед пресс-подборщиком. Ножи на OC 23 имеют индивидуальную гидравлическую защиту. Это обеспечивает отличное качество резки независимо от рабочей скорости и культуры. Нажимая лишь на два рычага оператор может выбрать одну из следующих конфигураций группы ножей: 0 - 11 - 12 - 23. Стандартная кассетная система для простой замены ножей позволяет не только улучшить качество резки, но и, прежде всего, повысить удобство водителя.

Мгновенная защита

Для использования машины в режиме максимальной производительности требуется безупречная система защиты. Все основные компоненты приемной системы крупногабаритных тюковых пресс-подборщиков KUHN оснащены кулачковой муфтой. В случае перегрузки можно разблокировать машину при помощи безостановочной системы защиты, не покидая рабочее место. Подбирающий механизм, технология INTEGRAL ROTOR и вилочный подаватель защищены кулачковыми ограничителями крутящего момента, которые автоматически активируется в случае возникновения перегрузки. При активации соответствующей кулачковой муфты происходит остановка приемного устройства. При снижении оператором скорости вала отбора мощности происходит повторная активации муфты. Другим преимуществом таких муфт является возможность использования машины в режиме максимальной производительности без трудоемкой замены срезных болтов.

Интеллектуальная конструкция для большего удобства пользователя

Она обеспечивает доступность внутренних компонентов машины в процессе проведения ежедневных осмотров и технического обслуживания. В целях гарантии безопасности дека узловязателя оборудована надежной лестницей и предохранительными перилами. Предохранительные перила можно легко сложить, сократив тем самым высоту машины для удобства транспортировки. Кроме того, максимальный комфорт водителя обеспечивается за счет наличия тяжелого маховика, гидросистемы с управлением по нагрузке и регулятора крутящего момента.

Гидросистема с управлением по нагрузке используется для ряда функций: автоматической блокировки оси, управления ножами, опускания роликов и выталкивателя тюков. Гидросистему можно достаточно просто подключить к открытому центру при совместном использовании с трактором без гидросистемы с управлением по нагрузке.

Оптимальный комфорт вождения

Для максимального удобства водителя SB 1290 iD в стандартной комплектации оснащается самым тяжелым маховиком в своем сегменте. Этот сверхмощный маховик весом 485 кг гарантирует уникальную
плавность хода машины, которая обеспечивает оператору максимальный комфорт вождения во время повседневной работы.
