описание техники
Круглый поворотный стол

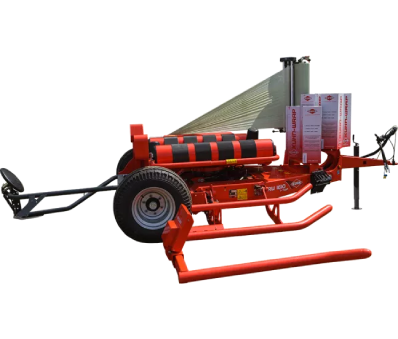

Рулонные обмотчики KUHN с поворотным столом снабжены двумя роликами и четырьмя широкими ремнями. Такая конструкция образует глубокую и устойчивую платформу для тюка на обмоточном поворотном столе. Два больших опорных ролика для тюка обеспечивают дополнительную устойчивость и центровку. Четыре ремня обеспечивают максимальное тяговое усилие и равномерное вращение тюка. Равномерное вращение тюка очень важно для правильного наложения пленки внахлест с целью длительного сохранения и обеспечения качества культур в течение всего периода хранения.
Конические предварительные натяжители
Стандартные предварительные натяжители, удерживающие ролик 750 мм, выполнены из алюминия для того, чтобы предотвращать налипание пленки. Оба внешних конца алюминиевых роликов имеют конусообразную форму для поддержания оптимальной ширины пленки и снижения риска разрыва. Специальный ребристый профиль алюминиевых роликов не допускает проникновения воздуха и воды через пленку. Благодаря расположению предварительных натяжителей рулоны с пленкой легко заменяются. Стандартное 70 % предварительное натяжение достигается за счет нетребовательной зубчатой передачи с низким уровнем шума. Дополнительный комплект шестерен 60 % предварительного натяжения может быть установлен для изменения стандартного предварительного натяжения на 60 %, чтобы приспособиться к сложным условиям упаковки.
Технология e-TWIN
Наряду со стандартным простым натяжителем, все новые обмотчики KUHN оборудованы уникальной системой e-TWIN, обеспечивающей превосходную, экономичную и быструю обмотку. Технология e-TWIN позволяет комбинировать преимущества предварительного натяжения и уникальной системы распределения пленки с возможностью сэкономить до 50 % времени на обмотку и снизить расход пленки. Конические ролики предварительного натяжения расположены таким образом, чтобы до выхода из преднатяжителя обеспечить наложение и склеивание слоев пленки шириной 750 мм с нахлестом 2/3, благодаря чему образуется двойной слой обмотки. Дополнительно на некоторых обмотчиках устанавливается комплект автокоррекции раскладки пленки. Это устройство определяет пустую/поврежденную бобину и регулирует необходимое количество оборотов стола для обмотки тюка необходимым количеством слоев.
Уникальные преимущества технологии e-TWIN:
- Экономия до 50 % времени на обмотку
- Экономия расхода пленки за счет повышения степени предварительного натяжения
- Более плотная обмотка тюков обеспечивает защиту от проникновения
Режущий аппарат для пленки
После того, как необходимое количество слоев пленки будет нанесено на тюк, пленка надежно удерживается и разрезается. Резцы «ножничного» типа удерживают и нарезают пленку. Благодаря своей конструкции пленка захватывается по всей ширине. Пленка удерживается зажимом, стягивается в одну сплошную нить, а затем разрезается перед выгрузкой тюка. Зажим продолжает удерживать пленку до поступления нового тюка.
Низкопрофильная конструкция шасси

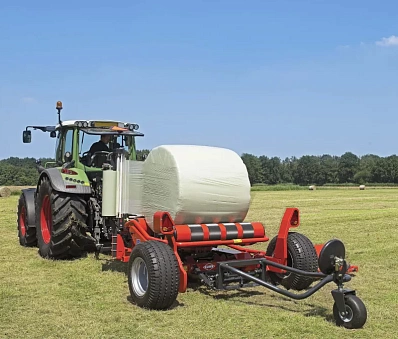

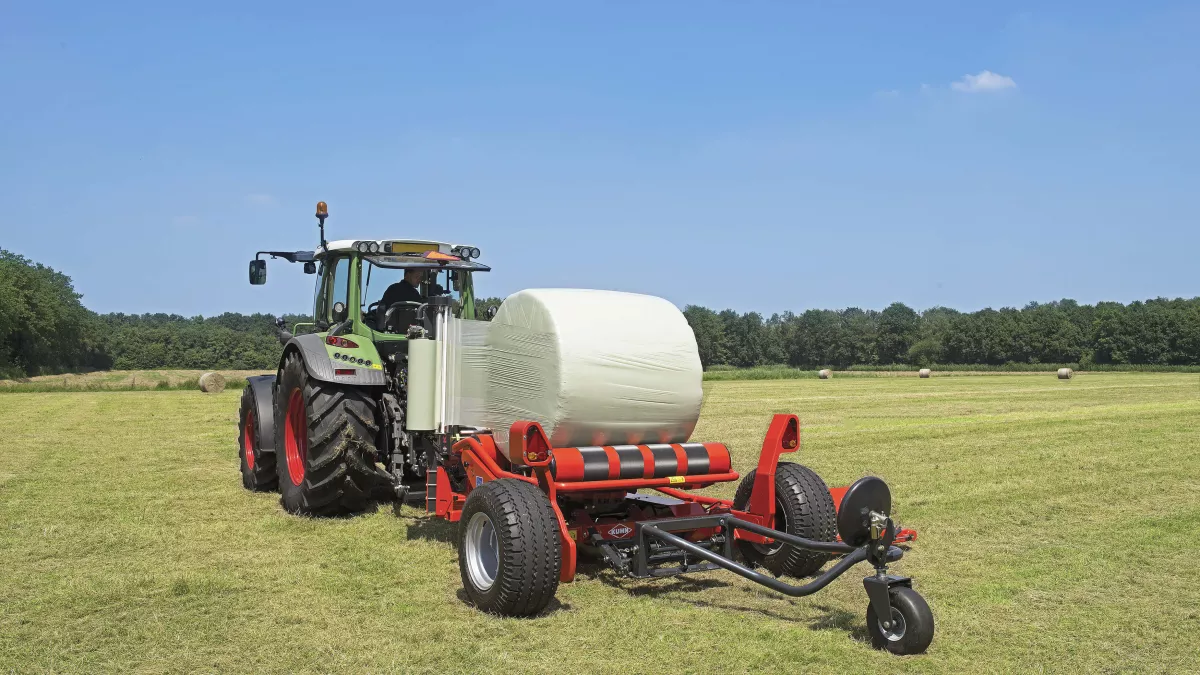

Прицепной обмотчик KUHN имеет уникальную низкопрофильную конструкцию, идеально подходящую для обеспечения устойчивости при загрузке, упаковке или разгрузке тюка. Положение задней оси приводит к тому, что низкая высота стола исключает необходимость использования (активного) амортизатора падения. На трактор постоянно переносится вес, который предотвращает движение сцепки вверх и вниз и предотвращает скольжение колеса трактора при движении вверх с тюком на столе или в загрузочной лапе. Для максимальной производительности тюки можно сбрасывать во время движения машины!
Системы управления
В зависимости от модели машины и предпочтений водителя доступны две системы управления:
Версия с ручным управлением (M) управляется с помощью З рычагов кабеля, а также включает счетчик тюков и слоев пленки KBC 30 и автоматический останов. Счетчик тюков и слоев пленки подсчитывает слои и общее количество упакованных тюков. Вращение обмоточного стола прекращается при помощи функции автоматического останова после выполнения обмотки тюка определенным количеством слоев пленки. Так, обмотчик ручного управления превращается в полуавтоматический обмотчик.
Версия с компьютерным управлением (C) модели RW 1410 использует терминал для получения всей необходимой информации и возможности автоматизации процесса упаковки. В стандартной комплектации предусмотрен автоматический останов в случае окончания или разрыва пленки.
Усовершенствованная модель RW 1610 с компьютерным управлением (C) со встроенной запатентованной функцией AUTOLOAD повышает общую эффективность, а также возможности загрузки и упаковки тюка. Радиочастотный пульт дистанционного управления для обеспечения безопасности.
АВТОЗАГРУЗКА

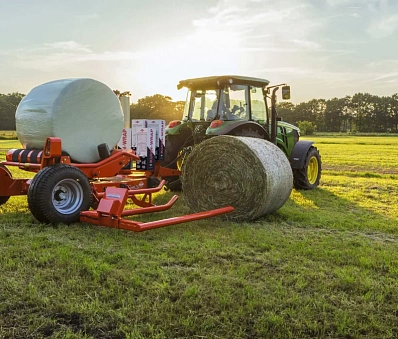

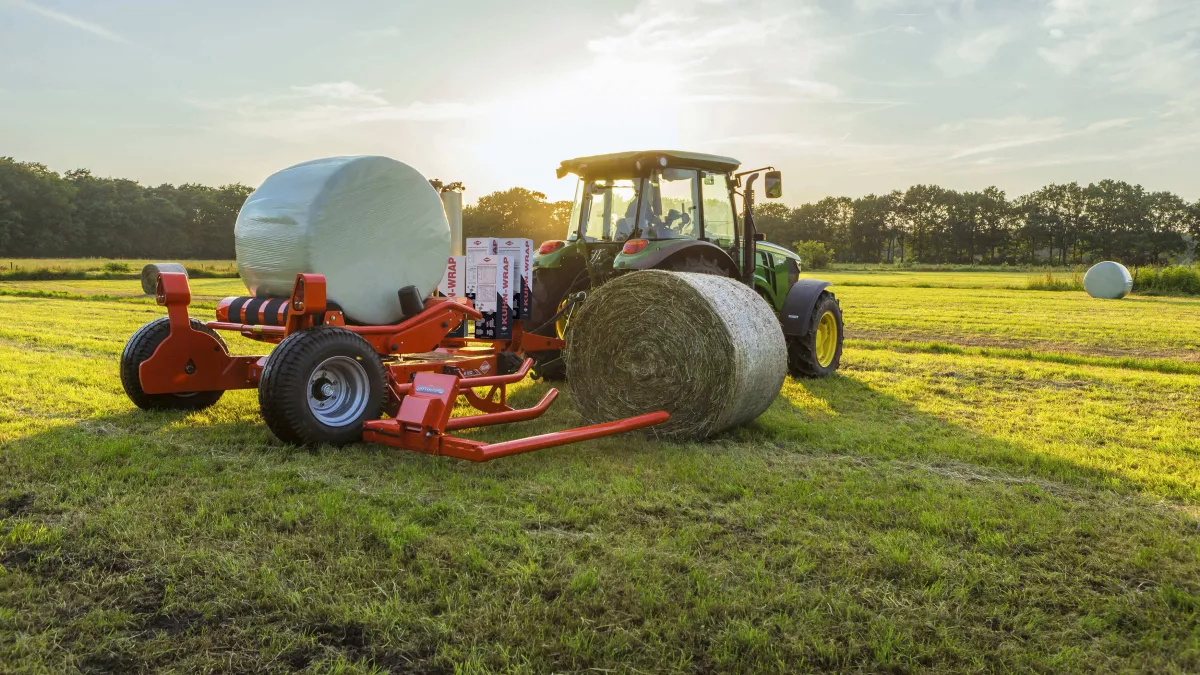

Усовершенствованная модель RW 1610 с компьютерным управлением (C) способна загружать и перевозить в загрузочной лапе второй тюк в процессе упаковки. Благодаря встроенной в обмотчик запатентованной функции AUTOLOAD, производительность загрузки и упаковки значительно возрастает. Как только тюк попадает на загрузочную лапу, автоматически запускается процесс его упаковки, что позволяет оператору полностью сконцентрироваться на управлении машиной. Захват второго тюка загрузочной лапой во время упаковки также является полностью автоматизированным процессом.
