Технические характеристики
|
Наименование технических показателей |
Ед. изм. |

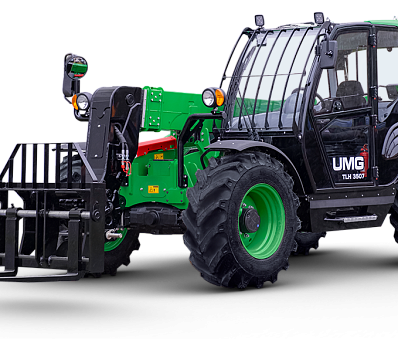

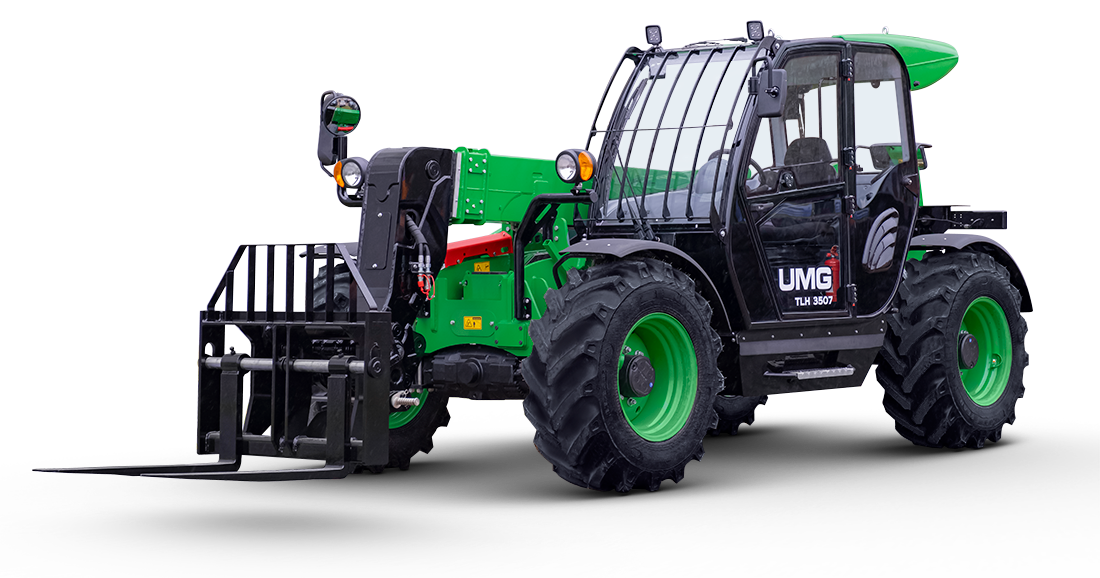

TLH 3507-12 |
|
|
Эксплуатационная масса (сухая) (без РО, МБСУ; бак не заправлен, без защиты трансмиссии, с фаркопом) |
кг |
8000 |
|
|
Эксплуатационная масса (палетные вилы с плавающим захватом, МБСУ; бак заправлен на 2/3, без защиты трансмиссии, с фаркопом) |
кг |
8450 |
|
|
Эксплуатационная масса (ковш для легких материалов 2,5 м.куб, МБСУ; бак заправлен на 2/3, без защиты трансмиссии, с фаркопом) |
кг |
8900 |
|
|
ДВИГАТЕЛЬ |
|||
|
Модель двигателя |
ЯМЗ-534190 |
||
|
Мощность двигателя |
кВт (л.с.) |
97 (132) при 2200 об/мин |
|
|
Номинальная частота вращения |
об/мин |
2200 |
|
|
Максимальный крутящий момент |
Нм |
600 |
|
|
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА |
|||
|
Напряжение |
В |
12 |
|
|
Аккумуляторные батареи |
В |
2 х 12 |
|
|
Емкость аккумуляторной батареи |
Ач |
80 |
|
|
Генератор переменного тока |
В |
14 |
|
|
А |
150 |
||
|
Стартер |
В |
12 |
|
|
кВт |
3,8 |
||
|
РАБОЧИЕ ХАРАКТЕРИСТИКИ |
|||
|
Тип рабочего оборудования |
Двухзвенный механизм выдвижения стрелы с тягой и ковшевым дельта-механизмом |
||
|
Тип адаптера под рабочий орган |
|
Механический быстросменный механизм совместимый со сменными видами «Manitou» - базовое оснащение |
|
|
Наличие противовеса |
|
Отсутствует |
|
|
Тип рабочего огргана |
Палетные вилы с плавающим захватом |
Ковш для легких материалов 2,5 м.куб |
|
|
Максимальная высота подъема груза |
мм |
7080 |
7040 |
|
Вылет на максимальной высоте |
мм |
1075 |
1380 |
|
Грузоподъемность (максимальная) |
кг |
3500 |
3500 |
|
Максимальный вылет вперед |
мм |
4040 |
4350 |
|
Грузоподъемность (на максимальном вылете) |
кг |
1200 |
1200 |
|
ГИДРАВЛИЧЕСКАЯ СИСТЕМА |
|||
|
Тип насоса |
- |
Насос аксеально-поршневой с регулируемой производительностью |
|
|
Расход гидравлического масла / давление (дивертор) |
л/мин - бар |
90/240 |
|
|
Максимальное рабочее давление |
бар |
240 |
|
|
Гидравлика |
- |
Система с LS регулированием |
|
|
ХОДОВАЯ ТЕЛЕЖКА |
|||
|
Коробка передач |
Коробка передач с гидротрансформатором и электронным переключением передач |
||
|
Карданная передача с двумя валами |
|||
|
Тип ходовой рамы |
Цельносварная |
||
|
Тип трансмисии |
|
Гидродинамическая |
|
|
Дорожный просвет |
мм |
430 |
|
|
Минимальный радиус разворота по внешенему колесу / ковшу |
мм |
3930 / 5430 |
|
|
Количество передач: вперед / назад |
- |
4 / 3 |
|
|
Максимальна скорость |
км/ч |
до 37 |
|
|
Тормозная система (рабочий тормоз) |
Многодисковые тормоза на переднем и заднем мосту, работающие в масляной ванне, с гидравлическим приводом |
||
|
Стояночный тормоз |
Встроенный в трансмиссию дисковый тормоз мокрого сцепления с пружинным включением и гидравлическим выключением с электрогидравлической активацией |
||
|
Блокировка дифференциала |
Самоблокирующийся дифференциал повышенного трения |
||
|
Колеса (базовая комплектация) |
Шины пневматические бескамерные с усиленными грунтозацепами (сельскохозяйственного назаначения) 460/70R24 переднего и заднего мостов |
||
|
Тяговое усилие (на первой передаче) |
кН |
65 |
|
|
ГАБАРИТНЫЕ РАЗМЕРЫ |
|||
|
Дорожное положение с разными рабочими огрганами |
|
Палетные вилы с плавающим захватом |
Ковш для легких материалов 2,5 м.куб |
|
- длина |
мм |
6500 |
6450 |
|
- ширина |
мм |
2370 |
2450 |
|
- высота (по кожуху радиатора кондиционера) |
мм |
2480 |
2480 |
|
Транспортное положение с разными рабочими огрганами |
|
Палетные вилы с плавающим захватом |
Ковш для легких материалов 2,5 м.куб |
|
- длина |
мм |
6700 |
6750 |
|
- ширина |
мм |
2370 |
2450 |
|
- высота (по кожуху радиатора кондиционера) |
мм |
2480 |
2480 |
|
РАБОЧИЕ ОБЪЕМЫ |
|||
|
Объем топливного бака |
л |
153 |
|
|
Объем гидравлического бака |
л |
130 |
|
|
Объем гидросистемы (с гидравлическим баком) |
л |
150 |
|
|
ШУМ И ВИБРАЦИЯ |
|||
|
Уровень шума в кабине |
дБ |
76 |
|
