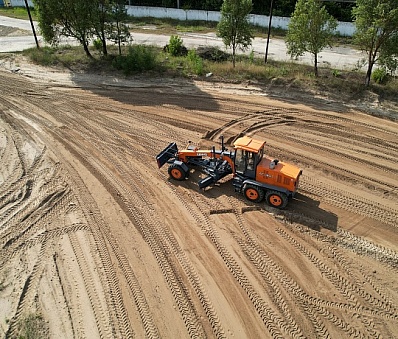

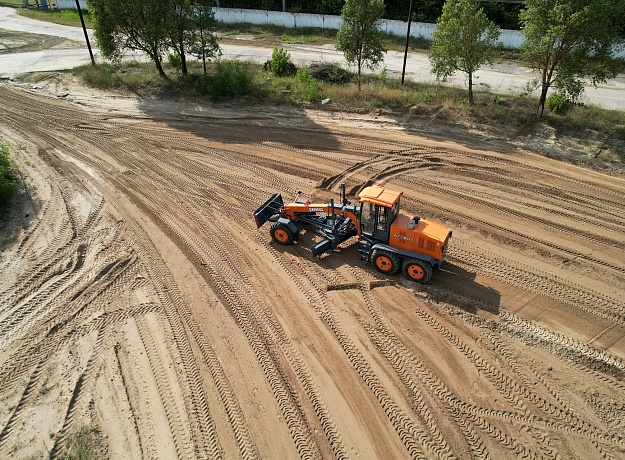

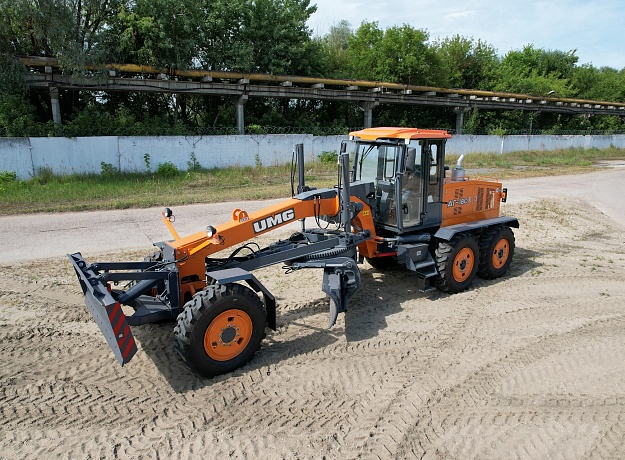

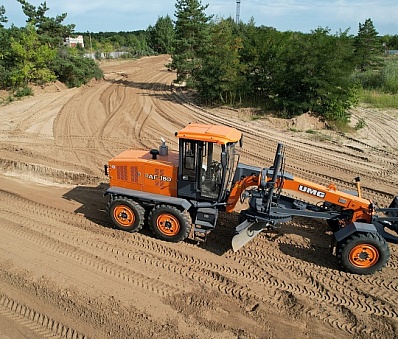

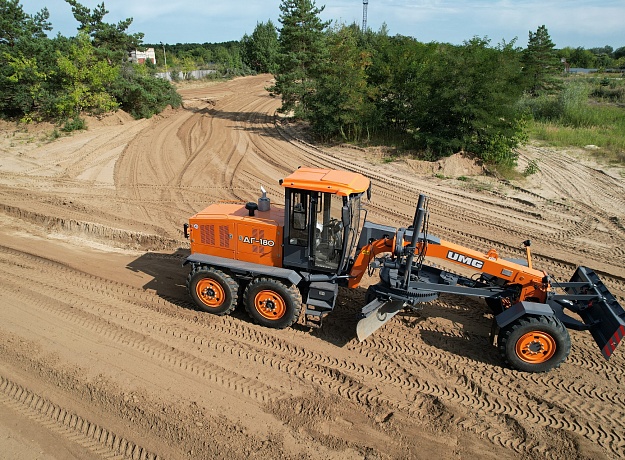

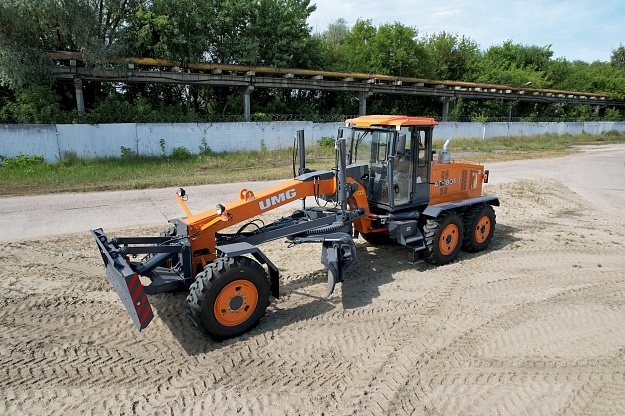

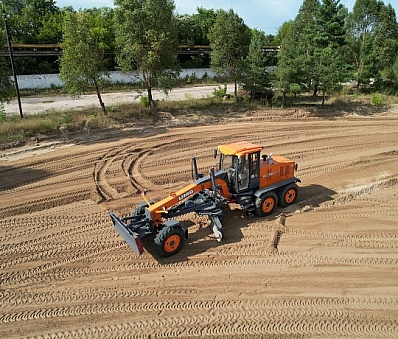

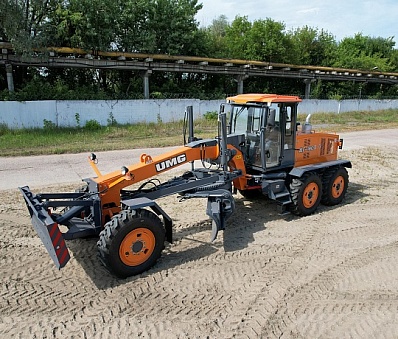

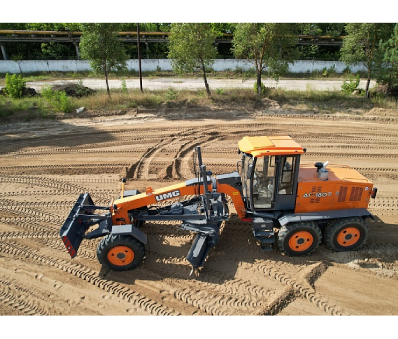

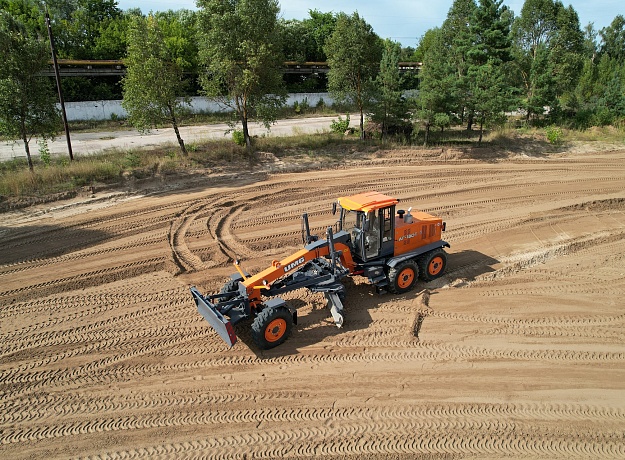

описание техники
- Обновлённая кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
- Новые органы управления рабочим оборудованием - короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке
- Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
- Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
- Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
- Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
- Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.
Технические характеристики
|
Технические характеристики |
АГ-180 (МКПП) |
АГ-180 (ГМП) |
|
Силовая установка |
||
|
Двигатель, модель, тип |
ЯМЗ-236М2-73 |
ЯМЗ-236М2-46 |
|
6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува |
6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува |
|
|
Мощность, кВт (л.с.) / при оборотах (об/мин) |
132 (180) / 2100 |
132 (180) / 2100 |
|
Максимальный крутящий момент (Н м) / при оборотах (об/мин) |
667 / 1400 |
667 / 1400 |
|
Рабочий объем (л) |
11,15 |
11,15 |
|
Диаметр и ход поршня (мм) |
130 / 140 |
130 / 140 |
|
Удельный расход топлива при номинальной мощности, г/кВт ч |
220 |
220 |
|
Аккумуляторные батареи |
2 шт. 6СТ-190N3 |
2 шт. 6СТ-190N3 |
|
Генератор (В / А) |
28 / 80 |
28 / 80 |
|
Напряжение бортовой электросети |
24 |
24 |
|
Управление оборотами двигателя |
механическое |
механическое |
|
Воздушный фильтр |
сухого типа |
сухого типа |
|
Гидравлическая система |
||
|
Тип гидросистемы |
Постоянного объема |
Постоянного объема |
|
Гидрораспределитель управления рабочим оборудованием, тип |
1 шт. 6-ти секционный с 6-ю гидрозамками |
1 шт. 6-ти секционный с 6-ю гидрозамками |
|
Гидрораспределитель управления вспомогательными операциями, тип |
4-е шт. односекционные с дискретным электроуправлением |
4-е шт. односекционные с дискретным электроуправлением |
|
Гидронасос привода рабочего оборудования, тип |
Шестеренный НШ-32 (в тандеме с НШ-16) |
Шестеренный НШ-32 (в тандеме с НШ-16) |
|
Подача насоса, л/мин, при номинальных оборотах двигателя |
67,2 |
67,2 |
|
Номинальное давление в гидросистеме привода рабочего оборудования (МПа) |
14 |
14 |
|
Гидронасос рулевого управления (тип, подача, производитель) |
Шестеренный НШ-16 (в тандеме с НШ-32) |
Шестеренный НШ-16 (в тандеме с НШ-32) |
|
Привод гидронасосов рулевого управления и привода рабочего оборудования, тип |
карданный, с носка коленвала |
установлен на коробке передач |
|
Рама |
||
|
Рама шасси, тип |
Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками. |
Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками. |
|
Угол поворота шарнирно-сочленённой рамы |
± 26 |
± 26 |
|
Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм |
1200 |
1200 |
|
Технические характеристики |
АГ-180 (МКПП) |
АГ-180 (ГМП) |
||
|
Поворотный круг |
||||
|
Поворотный круг, тип |
Тип - неполноповоротный |
Тип – полноповоротный. |
Тип - неполноповоротный |
Тип – полноповоротный. |
|
Диаметр круга, мм |
1484 |
1484 |
1484 |
1484 |
|
Число зажимных пластин |
3 |
4 |
3 |
4 |
|
Привод поворотного круга |
2 гидроцилиндра |
Аксиально-поршневой гидромотор 56 см³ и червячный редуктор |
2 гидроцилиндра |
Аксиально-поршневой гидромотор 56 см³ и червячный редуктор |
|
Угол поворота отвала в плане (град) |
± 65 |
± 360 |
± 65 |
± 360 |
|
Тяговая рама |
||||
|
Тяговая рама, тип |
Сварная, Т-образная |
Сварная, А-образная |
Сварная, Т-образная |
Сварная, А-образная |
|
Рабочее оборудование |
||||
|
Грейдерный отвал, длина / высота (мм) |
3810 / 630 |
3810 / 630 |
||
|
Боковой вынос отвала вправо/влево (мм) |
700 / 700 |
700 / 700 |
||
|
Боковой сдвиг поворотного круга вправо/влево (мм) |
660 / 760 |
660 / 760 |
||
|
Диапазон изменения угла резания ножа грейдерного отвала (град.) |
30 - 70 |
30 - 70 |
||
|
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая (мм) |
2293 / 2329 |
2293 / 2329 |
||
|
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута (мм) |
2931 / 3137 |
2931 / 3137 |
||
|
Максимальный угол откоса для зачистки отвалом (град.) |
90 |
90 |
||
|
Высота подъема грейдерного отвала в транспортном положении (мм) |
400 |
400 |
||
|
Заглубление грейдерного отвала ниже опорной поверхности (мм) |
400 |
400 |
||
|
Бульдозерный неповоротный отвал, длина / высота с ножом (мм) |
2475 / 880 |
2475 / 880 |
||
|
Опускание отвала ниже опорной поверхности (мм) |
100 |
100 |
||
|
Рулевое управление |
||||
|
Рулевой механизм |
Гидростатическое рулевое управление. |
Гидростатическое рулевое управление. |
||
|
Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны |
Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны |
|||
|
Минимальный радиус поворота по внешнему колесу (мм) |
8000 |
8000 |
||
|
Технические характеристики |
АГ-180 (МКПП) |
АГ-180 (ГМП) |
|
Параметры хода |
||
|
Колесная формула |
1 х 2 х 3 |
|
|
Муфта сцепления |
Однодисковая, постоянно замкнутого типа. Механическое управление с гидроусилителем. |
Однодисковая, постоянно замкнутого типа. Выполняет функцию гасителя крутильных колебаний. |
|
Коробка перемены передач |
Механическая |
Гидромеханическая (с гидротрансформатором) |
|
Число передач вперед / назад |
06.фев |
06.мар |
|
Скорости передвижения вперед / назад (км/ч) |
1 - 4,6 / 3,85 |
1 - 4,51 / 4,51 |
|
2 - 7,1 / 14,5 |
2 - 8,94 / 11,79 |
|
|
3 - 10,2 |
3 - 11,79 / 25,96 |
|
|
4 - 17,2 |
4 - 20,66 |
|
|
5 - 26,6 |
5 - 25,96 |
|
|
6 - 38,3 |
6 - 39,61 |
|
|
Передний мост |
Управляемый, не приводной, с балансирным креплением к раме |
Управляемый, не приводной, с балансирным креплением к раме |
|
Угол наклона колес переднего моста |
± 18 |
± 18 |
|
Угол качания балки переднего моста |
± 16 |
± 16 |
|
Дорожный просвет под передним мостом, мм |
600 |
600 |
|
Тандемная тележка |
Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) |
Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) |
|
Центральный редуктор (мост) |
С самоблокирующимся дифференциалом и двумя планетарными передачами |
С самоблокирующимся дифференциалом и двумя планетарными передачами |
|
Бортовые редукторы (балансиры) |
С шестеренными передачами |
С шестеренными передачами |
|
Угол качания балансиров (град) |
± 15 |
± 15 |
|
Стояночный тормоз |
Дисковый, сухого типа, с механическим управлением |
Дисковый, сухого типа, с механическим управлением |
|
Рабочие тормоза |
Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами |
Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами |
|
Максимальное тяговое усилие (кН) |
130 |
130 |
|
Стандартные шины, размерность |
14.00-24 PR16 |
14.00-24 PR16 |
|
Заправочные емкости |
||
|
Топливный бак (л) |
300 |
300 |
|
Система охлаждения двигателя (л) |
50 |
50 |
|
Система смазки двигателя (л) |
30 |
30 |
|
Балансир задней тележки (каждого) (л) |
24 |
24 |
|
Картер заднего моста (л) |
30 |
30 |
|
Коробка передач (л) |
8 |
30 |
|
Гидравлическая система, включая гидробак (л) |
200 |
200 |
|
Гидравлический бак (л) |
160 |
160 |
|
Эксплуатационная масса |
||
|
Эксплуатационная масса (т) |
16,9 |
17,1 |
|
Стандартное оснащение, бульдозерный отвал, все заправочные емкости заполнены по нормативу, в кабине оператор 75 кг. |
||
|
Нагрузка на переднюю ось, кг |
5820 |
5880 |
|
Нагрузка на тандемную тележку, кг |
11080 |
112200 |
|
Масса с бульдозерным отвалом и задним рыхлителем |
18 |
18,2 |
|
Неповоротный бульдозерный отвал, масса комплекта (кг) |
830 |
830 |
|
Габаритные размеры |
||
|
Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) |
8560 |
8560 |
|
Общая длина только с передним бульдозерным отвалом (мм) |
9460 |
9460 |
|
Общая длина только с задним рыхлительным оборудованием (мм) |
9640 |
9640 |
|
Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) |
10860 |
10860 |
|
Ширина при транспортировке (мм) |
2550 |
2550 |
|
Общая высота по кабине (мм) |
3480 |
3480 |
|
Общая высота по кабине с маяком (мм) |
3555 |
3555 |
|
Высота по капоту (мм) |
2300 |
2300 |
|
Колесная база грейдера / балансирной тележки (мм) |
6208 / 1495 |
6208 / 1495 |
|
Ширина колеи, передних / задних колес (мм) |
2072 / 2068 |
2072 / 2068 |
|
Минимальный дорожный просвет (мм) |
350 |
350 |
|
Сервисные и гарантийные интервалы |
||
|
Минимальный межсервисный интервал (моточ) |
500 |
500 |
|
Гарантийный срок (мес./моточ) |
12 / 1500 |
12 / 1500 |
|
Стандартное оборудование |
||
|
Кабина FOPS / ROPS |
да |
да |
|
Две распашные стеклянные двери для входа в кабину |
да |
да |
|
Стеклоочиститель на лобовом и заднем стекле |
да |
да |
|
Рулевая колонка с регулировкой угла наклона и высоты |
да |
да |
|
Сиденье машиниста с механической подвеской, ремнем безопасности |
да |
да |
|
Проблесковый маяк на крыше кабины |
да |
да |
|
Держатель номерного знака с подсветкой |
да |
да |
|
Отопитель кабины |
да |
да |
|
Фонари рабочего освещения |
да |
да |
|
Ходовые осветительные приборы |
да |
да |
|
Подножки для входа в кабину справа и слева |
да |
да |
|
Подогрев зеркал заднего вида |
да |
да |
|
Передний бульдозерный отвал |
да |
да |
|
Штатные места для крепления ОБГ |
да |
да |
|
Полноповоротное грейдерное оборудование с углом поворота отвала ±360°, с червячным редуктором и аксиально-поршневым гидромотором объемом 56 см³ |
да |
да |
|
Оборудование по заказу |
||
|
Кондиционер |
опция |
опция |
|
Предпусковой подогреватель двигателя |
опция |
опция |
|
Аудиоподготовка / стерео FM / mp3 проигрыватель |
опция |
опция |
|
Автоматическая система нивелирования 2D и 3D |
опция |
опция |
|
Снегоочистительные ножи |
опция |
опция |
|
Удлинитель отвала |
опция |
опция |
|
Автоматическая централизованная система смазки шарниров |
опция |
опция |
|
Камера заднего вида |
опция |
опция |
|
Дополнительный проблесковый маяк |
опция |
опция |
|
Подогрев топливного фильтра |
опция |
опция |
|
Модуль ГЛОНАСС |
опция |
опция |
|
Автономный отопитель кабины |
опция |
опция |
|
Установка запасного колеса для транспортного применения |
опция |
опция |
|
Неполноповоротное грейдерное оборудование с углом поворота отвала ±65°, с двумя гидроцилиндрами и демпфирующими предохранительными клапанами. |
опция |
опция |
|
Бульдозерный поворотный отвал |
||
|
Длина / высота (мм) |
2970 / 840 |
2970 / 840 |
|
Угол поворота отвала в плане (град) |
70 (±35) |
70 (±35) |
|
Опускание отвала ниже опорной поверхности (мм) |
150 |
150 |
|
Масса комплекта (кг) |
1270 |
1270 |
|
Рыхлитель-кирковщик заднего расположения |
||
|
Число зубьев |
3 |
3 |
|
Ширина по осям крайних зубьев (мм) |
1460 |
1460 |
|
Глубина рыхления (мм) |
300 |
300 |
|
Количество гидроцилиндров |
2 |
2 |
|
Масса комплекта (кг) |
1100 |
1100 |
|
Отвал боковой грейдерный ОБГ |
||
|
Назначение |
Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов. |
Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов. |
|
Длина / высота отвала (мм) |
2680 / 720 |
2680 / 720 |
|
Вынос за колею (мм) |
810 |
810 |
|
Угол обрабатываемого откоса насыпи, град. |
30 |
30 |
|
Угол обрабатываемого откоса дамбы, град. |
30 |
30 |
|
Угол установки отвала относительно продольной оси автогрейдера, град. |
0…50 |
0…50 |
|
Высота дорожного ограждения, за которым ведется работа (мм) |
нет |
нет |
|
Управление оборудованием |
электрогидравлическое |
электрогидравлическое |
|
Масса оборудования (кг) |
950 |
950 |
|
Отвал боковой грейдерный ОБГ-2 |
||
|
Назначение |
Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями. |
Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями. |
|
Длина / высота отвала (мм) |
2850 / 725 |
2850 / 725 |
|
Вынос за колею (мм) |
4200 |
4200 |
|
Угол обрабатываемого откоса насыпи / дамбы, град. |
15 / 30 |
15 / 30 |
|
Угол установки отвала относительно продольной оси автогрейдера, град. |
0…50 |
0…50 |
|
Высота дорожного ограждения, за которым ведется работа (мм) |
900 |
900 |
|
Управление оборудованием |
электрогидравлическое |
электрогидравлическое |
|
Масса оборудования (кг) |
1600 |
1600 |
