Эксплуатационная масса, т — 14,2
Модель двигателя — ЯМЗ-236Г-16
Мощность двигателя, кВт (л.с.) — 110 (150)
ЦЕНА ПО ЗАПРОСУ

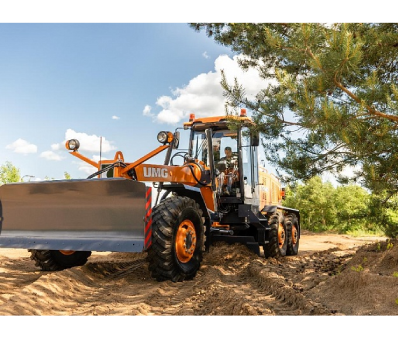

описание техники
- Обновленная кабина автогрейдера соответствует требованиям безопасности FOPS, ROPS. Обеспечивает полный визуальный контроль рабочей зоны и комфортные условия для оператора.
- Новые органы управления рабочим оборудованием - короткие рычаги с малым ходом, установленные на регулируемой рулевой колонке
- Полноповоротный грейдерный отвал обеспечивает высокие технологические возможности автогрейдера
- Зубчатый венец внешнего зацепления в поворотном круге тяговой рамы позволяет изменять положение грейдерного отвала под нагрузкой
- Новый карданный привод нового тандемированного гидронасоса повышает надёжность машины
- Новая капотная система с дверями и лючками обеспечивает удобный доступ к точкам обслуживания.
- Новый топливный бак увеличенного объема с удобной заправкой с уровня земли.
Технические характеристики
| Технические характеристики | АГ-140 (МКПП) | АГ-140 (ГМП) |
| Силовая установка | ||
| Двигатель, модель, тип | ЯМЗ-236Г-16 | ЯМЗ-236Г-6 |
| 6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува | 6-ти цилиндровый, V-образный, дизельный, с водяным охлаждением, без наддува | |
| Мощность, кВт (л.с.) / при оборотах (об/мин) | 110 / 1700 | 110 / 1700 |
| Максимальный крутящий момент (Н м) / при оборотах (об/мин) | 667 / 1400 | 667 / 1400 |
| Рабочий объем (л) | 11,15 | 11,15 |
| Диаметр и ход поршня (мм) | 130 / 140 | 130 / 140 |
| Удельный расход топлива при номинальной мощности, г/кВт ч | 220 | 220 |
| Аккумуляторные батареи | 2 шт. 6СТ-190N3 | 2 шт. 6СТ-190N3 |
| Генератор (В / А) | 28 / 80 | 28 / 80 |
| Напряжение бортовой электросети | 24 | 24 |
| Управление оборотами двигателя | механическое | механическое |
| Воздушный фильтр | сухого типа | сухого типа |
| Гидравлическая система | ||
| Тип гидросистемы | Постоянного объема | Постоянного объема |
| Гидрораспределитель управления рабочим оборудованием, тип | 2 шт. 3-х секционных блока прямого включения с открытым центром, из них 5 секций с гидрозамками | 2 шт. 3-х секционных блока прямого включения с открытым центром, из них 5 секций с гидрозамками |
| Гидрораспределитель управления вспомогательными операциями, тип | 4-е шт., односекционные с дискретным электроуправлением. | 4-е шт., односекционные с дискретным электроуправлением. |
| Гидронасос привода рабочего оборудования, тип | Шестеренный НШ-32 (в тандеме с НШ-16) | Шестеренный НШ-32 (в тандеме с НШ-16) |
| Подача насоса, л/мин, при номинальных оборотах двигателя | 54,4 | 54,4 |
| Номинальное давление в гидросистеме привода рабочего оборудования (МПа) | 10 | 10 |
| Гидронасос рулевого управления (тип, подача, производитель) | Шестеренный НШ-16 (в тандеме с НШ-32) | Шестеренный НШ-16 (в тандеме с НШ-32) |
| Привод гидронасосов рулевого управления и привода рабочего оборудования, тип | карданный, с носка коленвала | установлен на коробке передач |
| Рама | ||
| Рама шасси, тип | Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками. | Рама грейдера – шарнирно-сочленённая, сварная. Основа передней части рамы - наклонная балка коробчатого сечения с кронштейнами для монтажа элементов рабочего оборудования. Задняя часть рамы имеет силовой контур для монтажа силовых агрегатов и навесного оборудования. Поворот рамы влево и вправо осуществляется 2-мя гидроцилиндрами. Стабильность фиксации рамы в требуемом положении обеспечивается гидрозамками. |
| Угол поворота шарнирно-сочленённой рамы | ± 22 | ± 22 |
| Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм | 1200 | 1200 |
| Поворотный круг | ||
| Поворотный круг, тип | Тип – полноповоротный. | Тип – полноповоротный. |
| Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга. | Изменение угла захвата грейдерного отвала осуществляется гидромотором и червячным редуктором, . шестерня на выходном валу которого входит в зацепление с наружным зубчатым венцом круга. | |
| Диаметр круга, мм | 1200 | 1200 |
| Число зажимных пластин | 4 | 4 |
| Привод поворотного круга | Аксиально-поршневой гидромотор 56 см³ и червячный редуктор | Аксиально-поршневой гидромотор 56 см³ и червячный редуктор |
| Угол поворота отвала в плане (град) | ± 360 | ± 360 |
| Тяговая рама | ||
| Тяговая рама, тип | Сварная, А-образная | Сварная, А-образная |
| Рабочее оборудование | ||
| Грейдерный отвал, длина / высота (мм) | 3740 / 620 | 3740 / 620 |
| Боковой вынос отвала вправо/влево (мм) | 700 / 700 | 700 / 700 |
| Боковой сдвиг поворотного круга вправо/влево (мм) | 260 / 430 | 260 / 430 |
| Диапазон изменения угла резания ножа грейдерного отвала (град.) | 30 - 70 | 30 - 70 |
| Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая (мм) | 1570 / 1680 | 1570 / 1680 |
| Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута (мм) | 2100 / 2200 | 2100 / 2200 |
| Максимальный угол откоса для зачистки отвалом (град.) | 90 | 90 |
| Высота подъема грейдерного отвала в транспортном положении (мм) | 350 | 350 |
| Заглубление грейдерного отвала ниже опорной поверхности (мм) | 450 | 450 |
| Бульдозерный неповоротный отвал, длина / высота с ножом (мм) | 2475 / 840 | 2475 / 840 |
| Опускание отвала ниже опорной поверхности (мм) | 100 | 100 |
| Рулевое управление | ||
| Рулевой механизм | Гидростатическое рулевое управление. | Гидростатическое рулевое управление. |
| Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны | Насос-дозатор в блоке со следящим гидро-распределителем. Имеются предохранительный, обратный, противоударный и противовакуумный клапаны | |
| Минимальный радиус поворота по внешнему колесу (мм) | 7500 | 7500 |
| Параметры хода | ||
| Колесная формула | 1 х 2 х 3 | |
| Муфта сцепления | Однодисковая, постоянно замкнутого типа, установлена на двигателе. Механическое управление с гидроусилителем. | Однодисковая, постоянно замкнутого типа. Выполняет функцию гасителя крутильных колебаний. |
| Коробка перемены передач | Механическая | Гидромеханическая (с гидротрансформатором) |
| Число передач вперед / назад | 06.фев | 06.мар |
| Скорости передвижения вперед / назад (км/ч) | 1 - 4,0 / 3,5; | 1 - 4,6 / 4,6; |
| 2 - 6,2 / 12,6; | 2 - 7,1 / 11,7; | |
| 3 - 8,8; | 3 - 11,7 / 27,9; | |
| 4 - 15,0; | 4 - 17,6; | |
| 5 - 23,2; | 5 - 27,9; | |
| 6 - 32,3. | 6 - 39,7. | |
| Передний мост | Управляемый, не приводной, с балансирным креплением к раме | Управляемый, не приводной, с балансирным креплением к раме |
| Угол наклона колес переднего моста | ± 18 | ± 18 |
| Угол качания балки переднего моста | ± 16 | ± 16 |
| Дорожный просвет под передним мостом, мм | 520 | 520 |
| Тандемная тележка | Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) | Не управляемая, приводная. Состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров) |
| Центральный редуктор (мост) | С самоблокирующимся дифференциалом и двумя планетарными передачами | С самоблокирующимся дифференциалом и двумя планетарными передачами |
| Бортовые редукторы (балансиры) | С шестеренными передачами | С шестеренными передачами |
| Угол качания балансиров (град) | ± 15 | ± 15 |
| Стояночный тормоз | Дисковый, сухого типа, с механическим приводом | Дисковый, сухого типа, с механическим приводом |
| Рабочие тормоза | Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами | Колодочные с гидроприводом, двухконтурные, с пневмогидроаккумуляторами |
| Максимальное тяговое усилие (кН) | 95 | 95 |
| Стандартные шины, размерность | 14.00-20 PR14 | 14.00-20 PR14 |
| Заправочные емкости | ||
| Топливный бак (л) | 360 | 360 |
| Система охлаждения двигателя (л) | 50 | 50 |
| Система смазки двигателя (л) | 30 | 30 |
| Балансир задней тележки (каждого) (л) | 22 | 22 |
| Картер заднего моста (л) | 30 | 30 |
| Коробка передач (л) | 8 | 8 |
| Гидравлическая система, включая гидробак (л) | 200 | 200 |
| Гидравлический бак (л) | 160 | 160 |
| Эксплуатационная масса | ||
| Эксплуатационная масса (т) | 14,2 | 14,2 |
| Стандартное оснащение, бульдозерный отвал, все заправочные емкости заполнены по нормативу, в кабине оператор 75 кг. | ||
| Нагрузка на переднюю ось, кг | 4300 | 4300 |
| Нагрузка на тандемную тележку, кг | 9900 | 9900 |
| Масса с бульдозерным отвалом и задним рыхлителем (т) | 14,6 | 14,6 |
| Неповоротный бульдозерный отвал, масса комплекта (кг) | 708 | 708 |
| Габаритные размеры | ||
| Общая длина без бульдозерного отвала и рыхлительного оборудования (мм) | 8420 | 8420 |
| Общая длина только с передним бульдозерным отвалом (мм) | 9120 | 9120 |
| Общая длина только с задним рыхлительным оборудованием (мм) | 9040 | 9040 |
| Общая длина с бульдозерным отвалом и рыхлительным оборудованием (мм) | 9680 | 9680 |
| Ширина при транспортировке (мм) | 2500 | 2500 |
| Общая высота по кабине (мм) | 3450 | 3450 |
| Общая высота по кабине с маяком (мм) | 3535 | 3535 |
| Колесная база грейдера / балансирной тележки (мм) | 6000 / 1420 | 6000 / 1420 |
| Ширина колеи, передних / задних колес (мм) | 2050 | 2050 |
| Минимальный дорожный просвет (мм) | 300 | 300 |
| Сервисные и гарантийные интервалы | ||
| Минимальный межсервисный интервал (моточ) | 500 | 500 |
| Гарантийный срок (мес./моточ) | 12 / 1500 | 12 / 1500 |
| Стандартное оборудование | ||
| Кабина FOPS / ROPS | да | да |
| Две распашные стеклянные двери для входа в кабину | да | да |
| Стеклоочиститель на лобовом и заднем стекле | да | да |
| Рулевая колонка с регулировкой угла наклона и высоты | да | да |
| Сиденье машиниста с механической подвеской, ремнем безопасности | да | да |
| Проблесковый маяк на крыше кабины | да | да |
| Держатель номерного знака с подсветкой | да | да |
| Отопитель кабины | да | да |
| Фонари рабочего освещения | да | да |
| Ходовые осветительные приборы | да | да |
| Подножки для входа в кабину справа и слева | да | да |
| Подогрев зеркал заднего вида | да | да |
| Передний бульдозерный отвал | да | да |
| Штатные места для крепления ОБГ | да | да |
| Полноповоротное грейдерное оборудование с углом поворота отвала ±360°, с червячным редуктором и аксиально-поршневым гидромотором объемом 56 см³ | да | да |
| Оборудование по заказу | ||
| Кондиционер | опция | опция |
| Предпусковой подогреватель двигателя | опция | опция |
| Аудиоподготовка / стерео FM / mp3 проигрыватель | опция | опция |
| Автоматическая система нивелирования 2D и 3D | опция | опция |
| Снегоочистительные ножи | опция | опция |
| Удлинитель отвала | опция | опция |
| Автоматическая централизованная система смазки шарниров | опция | опция |
| Камера заднего вида | опция | опция |
| Дополнительный проблесковый маяк | опция | опция |
| Подогрев топливного фильтра | опция | опция |
| Модуль ГЛОНАСС | опция | опция |
| Автономный отопитель кабины | опция | опция |
| Установка запасного колеса для транспортного применения | опция | опция |
| Неполноповоротное грейдерное оборудование с углом поворота отвала ±65°, с двумя гидроцилиндрами и демпфирующими предохранительными клапанами. | опция | опция |
| Переднее снегоочистительное оборудование | ||
| Ширина (мм) | 2900 | 2900 |
| Высота (мм) | 1100 | 1100 |
| Масса комплекта, (кг) | 727 | 727 |
| Бульдозерный поворотный отвал | ||
| Длина (мм) | 2840 | 2840 |
| Высота (мм) | 840 | 840 |
| Угол поворота отвала в плане (град) | 60 | 60 |
| Опускание отвала ниже опорной поверхности (мм) | 100 | 100 |
| Масса комплекта (кг) | 1080 | 1080 |
| Рыхлитель-кирковщик заднего расположения | ||
| Число зубьев | 3 | 3 |
| Ширина по осям крайних зубьев (мм) | 1300 | 1300 |
| Глубина рыхления (мм) | 250 | 250 |
| Количество гидроцилиндров | 2 | 2 |
| Масса комплекта (кг) | 396 | 396 |
| Отвал боковой грейдерный ОБГ | ||
| Назначение | Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов. | Профилирование и очистка от снега обочин, кюветов, дорожного полотна, откосов. |
| Длина / высота отвала (мм) | 2680 / 720 | 2680 / 720 |
| Вынос за колею (мм) | 810 | 810 |
| Угол обрабатываемого откоса насыпи, град. | 30 | 30 |
| Угол обрабатываемого откоса дамбы, град. | 30 | 30 |
| Угол установки отвала относительно продольной оси автогрейдера, град. | 0…50 | 0…50 |
| Высота дорожного ограждения, за которым ведется работа (мм) | нет | нет |
| Управление оборудованием | электрогидравлическое | электрогидравлическое |
| Масса оборудования (кг) | 950 | 950 |
| Отвал боковой грейдерный ОБГ-2 | ||
| Назначение | Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями. | Очистка от снега обочин, кюветов, дорожного полотна, откосов. Уборка снега за дорожными ограждениями. |
| Длина / высота отвала (мм) | 2850 / 725 | 2850 / 725 |
| Вынос за колею (мм) | 4200 | 4200 |
| Угол обрабатываемого откоса насыпи / дамбы, град. | 15 / 30 | 15 / 30 |
| Угол установки отвала относительно продольной оси автогрейдера, град. | 0…50 | 0…50 |
| Высота дорожного ограждения, за которым ведется работа (мм) | 900 | 900 |
| Управление оборудованием | Электрогидравлическое | электрогидравлическое |
| Масса оборудования (кг) | 1640 | 1640 |
