описание техники
Назначение и область применения:

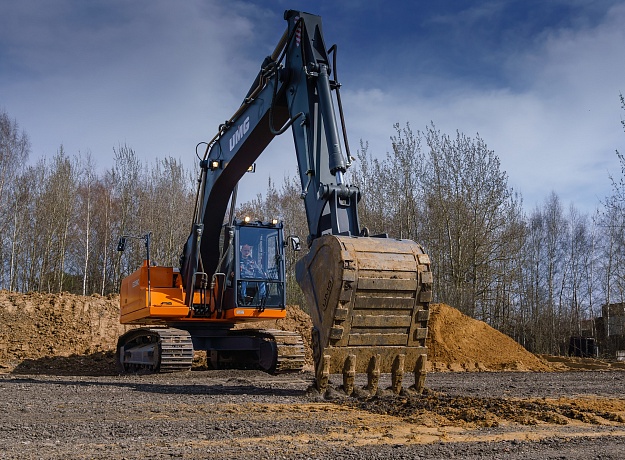

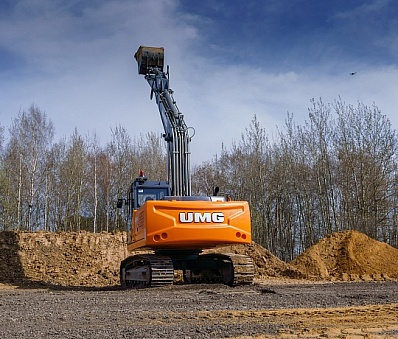

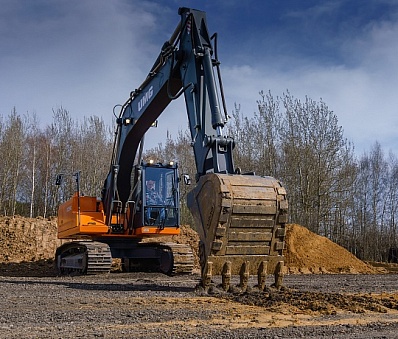

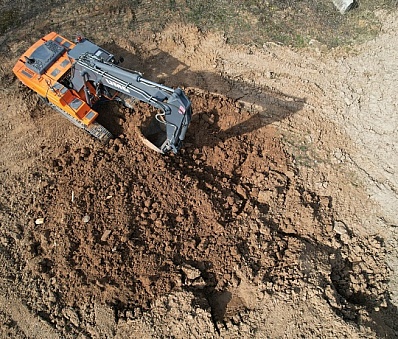

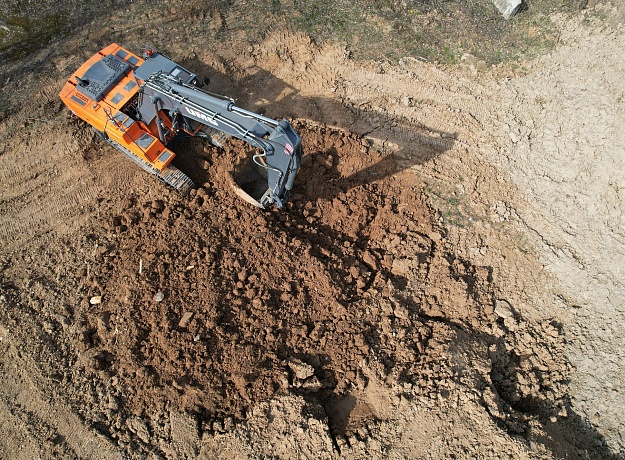

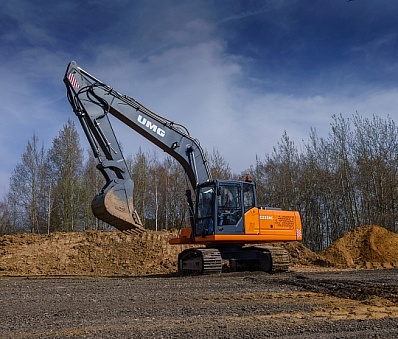

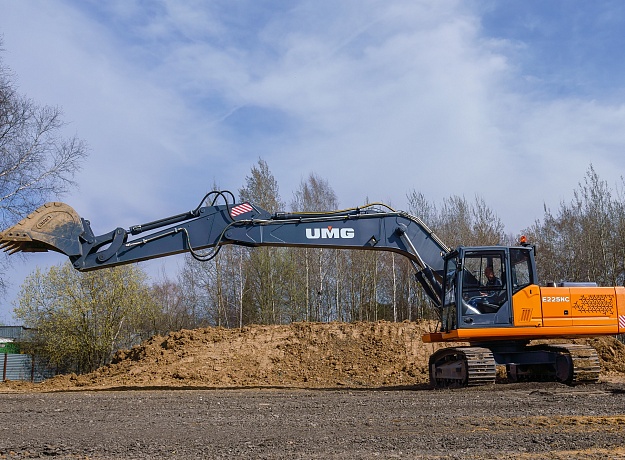

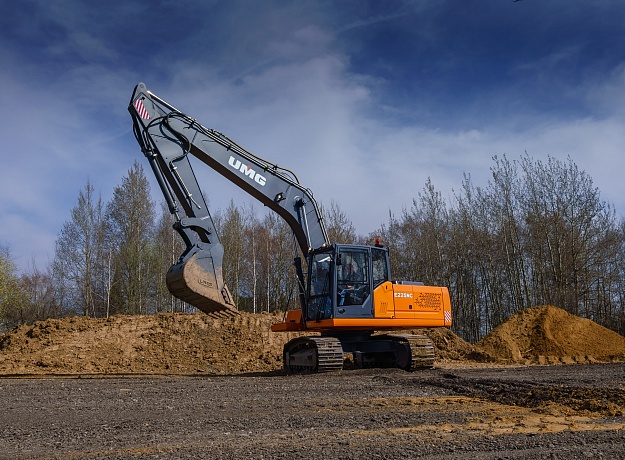

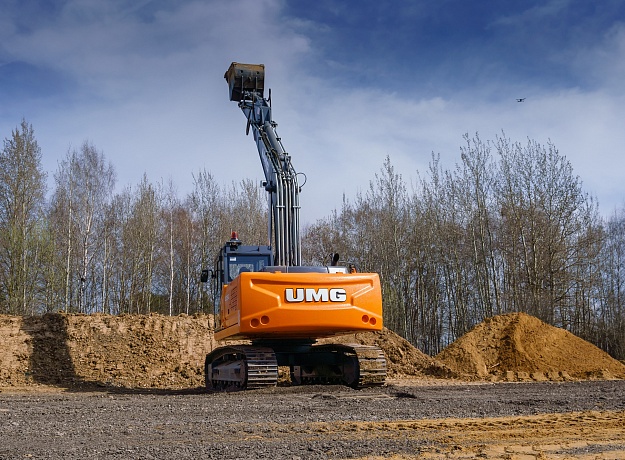

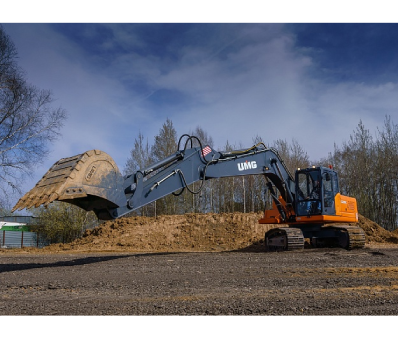

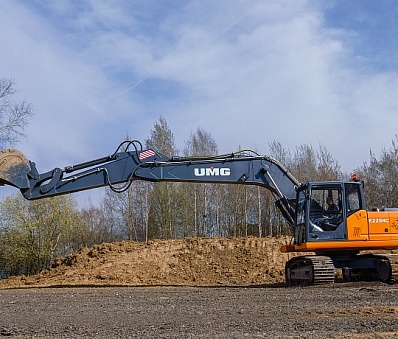

Полноповоротный одноковшовый гидравлический гусеничный экскаватор E245 в исполнении с «широким» гусеничным ходом:
- разработки не мёрзлых грунтов I – IV категорий и предварительно разрыхленных скальных и мерзлых грунтов (при величине кусков не более 400 мм);
- выполнения различных видов земляных работ на строительных площадках гражданского, промышленного и дорожного строительства: рытья котлованов, траншей, каналов, погрузки сыпучих материалов, пород и грунтов в авто - железнодорожный транспорт;
- экскаватор оснащается ковшами различного объема от 0,65…1,22 м3 и назначения, рукоятями различной длины, а также различными сменными видами рабочего оборудования, в т.ч. активными: гидромолотами, грейферами, вибропогружателями, кусторезами и т.п. Условия эксплуатации экскаватора в диапазоне температур от - 40°С до + 40°С.
Преимущества:
- обладает основным ковшом 1м3 для грунтов плотностью до 1,8 т/м3, что обеспечивает высокую производительность экскаватора;
- одни из самых высоких параметров глубины и радиуса копания 6 870 и 10 190 мм соответственно;
- масса 23 тонны – самый высокий показатель в классе, что обеспечивает высокую устойчивость при работе.
- Силовой установкой с двигателем ЯМЗ 530-й серии, отвечающим экологическим требованиям Tier3 с электронным управлением, турбонаддувом и охлаждением наддувочного воздуха, низким уровнем шума и вибрации; виброизоляторами вязкостного типа; топливным фильтром грубой очистки с водоотделителем, подкачкой.
- Кабинным модулем, соответствующим требованиям безопасности FOPS ROPS (опция) с верхней решеткой, с кондиционером и отопителем; шторками на переднем и верхнем окнах (опция); цветным дисплеем с диагональю не менее 7”; комфортабельным креслом с мех. подвеской, высокой спинкой, подголовником и подлокотниками, и инерционным ремнем безопасности, и подогревом; стеклоочистителем переднего и верхнего стекла; прикуривателем, аудио магнитолой.
- Штатными осветительными приборами для освещения рабочей зоны на стреле, на крыше кабины спереди, на балках платформы.
- Унифицированным противовесом с возможностью догруза.
- Гусеничным ходом высокой надежности с увеличенным дорожным просветом и увеличенной опорной поверхностью со съемной крышкой центрального «колодца» рамы гусеничного хода и усиленными крышками приводов хода. Имеется возможность применения гусениц различной ширины.
- Противоскользящими накладками, поручнями и подножками (наличие трех точек опоры единовременно), запираемым инструментальным ящиком и крышкой топливного бака; замками под ключ единой секретности.
Технические характеристики
Силовая установка |
||||||
Двигатель (модель) |
ЯМЗ 53416-А01 |
|||||
Двигатель (тип) |
4-х цилиндровый рядный дизельный двигатель с непосредственным впрыском, турбонаддувом, охлаждением наддувочного воздуха и электронным управлением |
|||||
Номинальная мощность при частоте вращения, кВт (л.с.) / об/мин |
132 (180) / 1950 |
|||||
Максимальный крутящий момент при частоте вращения, Н•м / об/мин |
750 / 1300-1600 |
|||||
Рабочий объем, л |
4,43 |
|||||
Стартер |
24 В; 4,5 кВт |
|||||
Генератор |
25 В; 100 А |
|||||
Аккумуляторные батареи |
2 х 12 В, 190 А |
|||||
Система охлаждения двигателя, л |
28 |
|||||
Система смазки двигателя, л |
17 |
|||||
Гидравлическая система |
|
|||||
Давление настройки главного предохранительного LS-клапана (кратковременно), МПа |
34 (37) |
|||||
Суммарная номинальная подача насосного агрегата, л/мин |
420 |
|||||
Поворотная платформа |
|
|||||
Частота вращения поворотной платформы, об/мин |
10,5 |
|||||
Крутящий момент механизма поворота платформы, кН•м |
100 |
|||||
Параметры стандартного рабочего оборудования |
|
|||||
Длина стрелы, мм |
5700 |
|||||
Длина рукояти, мм |
2400 |
2920 |
3500 |
|||
Объем ковша по SAE, м 3 (для плотности грунта до 1,8 т/м 3 ) |
1,22* |
1,22 |
1,0 |
|||
* для плотности 2,0 т/м 3 |
|
|
||||
Глубина копания, мм |
6340 |
6870 |
7440 |
|||
Радиус копания на уровне стоянки, мм |
9610 |
10020 |
10590 |
|||
Максимальный радиус копания, мм |
9780 |
10190 |
10750 |
|||
Высота выгрузки, мм |
6850 |
6900 |
7230 |
|||
Высота копания, мм |
9770 |
9750 |
10080 |
|||
Глубина подреза вертикальной стенки, мм |
5530 |
5900 |
6480 |
|||
Усилие копания ковшом, без форсирования / с форсированием, кН |
155,5/163,2 |
155,5/163,2 |
155,5/163,2 |
|||
Усилие копания рукоятью, без форсирования / с форсированием, кН |
154,3/168,3 |
140,3/153,9 |
126,6/140,2 |
|||
Угол поворота ковша, град. |
|
170 |
|
|||
Габаритные размеры |
||||||
Высота по кабине, мм |
2990 |
|||||
Радиус хвостовой части поворотной платформы, мм |
2750 |
|||||
Просвет под противовесом, мм |
1050 |
|||||
Ширина поворотной платформы, мм |
2500 |
|||||
Длина (в положении стоянки), мм |
9750 |
9700 |
9730 |
|||
Высота по стреле (в положении стоянки), мм |
3150 |
3200 |
3200 |
|||
Длина (в положении передвижения), мм |
9750 |
9730 |
9730 |
|||
Высота по стреле (в положении передвижения), мм |
3280 |
3040 |
3380 |
|||
Параметры гусеничного хода |
|
|||||
Максимальное тяговое усилие, кгс (кН) |
20000 (200) |
|||||
Максимальная скорость передвижения на 1/2 передаче, км/ч |
3,0 / 5,5 |
|||||
Преодолеваемый уклон, град (%) |
35 (70) |
|||||
Просвет под гусеничной тележкой, мм |
500 |
|||||
База гусеничного хода, мм |
3650 |
|||||
Ширина гусеничной ленты, мм |
500 |
600 |
800 |
900 |
1000 |
|
Ширина гусеничной тележки |
- |
3000 |
3200 |
3300 |
- |
|
Удельное давление на грунт, кг/см 2 |
- |
0,53 |
0,41 |
0,37 |
- |
|
Эксплуатационная масса экскаватора, кг |
- |
23600 |
24200 |
24500 |
- |
|
Заправочные ёмкости |
|
|||||
Топливный бак, л |
400 |
|||||
Гидравлический бак, л |
205 |
|||||
Гидравлическая система, л |
350 |
|||||
Механизм поворота, л |
5,3 |
|||||
Привод хода (каждый), л |
5,0 |
|||||
Редуктор насосного агрегата, л |
0,6 |
