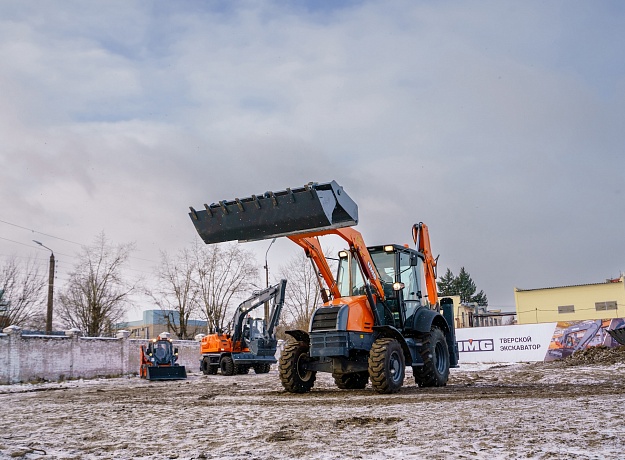

описание техники
- Маневренность и управляемость. При торможении задним колесом одного борта диаметр разворота может быть дополнительно сокращен более чем на 1 метр.
- Высокая проходимость. Подключаемый привод передних колес (режим 4WD), вседорожные шины и высокий дорожный просвет под картерами мостов, стабилизаторами и экскаваторной кареткой.
- Надежный фиксатор стрелы. Двойной транспортный фиксатор стрелы предохраняет экскаваторную стрелу при транспортировке. Не требует выхода оператора из кабины, поскольку полностью управляется из кабины.
- Экономия времени и топлива. Стандартная и телескопическая рукоятями, а также самая большая на рынке величина смещения оси копания, позволяют проводить работы в стесненных условиях и без дополнительных перестановок.
- Грузоподъемность и высота выгрузки по пальцу (шарниру) ковша позволяют эффективно производить различные погрузочные работы. Система гидромеханического самовыравнивания позволяет избежать высыпания материала из ковша при подъеме. Функция плавающего положения стрелы позволяет легко разравнивать материалы по площадке, а также наполнять ковш на ровной поверхности, например, при уборке снега.
- Оптимизация затрат на переоснащение машины. Устройство для быстрой смены навесного оборудования. Установка широкого спектра ковшей и активных рабочих органов.
Технические характеристики
|
Общие данные |
|
|
|
Эксплуатационная масса, кг |
8300 |
|
|
Колёсная формула |
4х4х2 |
|
|
Режимы управления колёсами |
2WS |
|
|
|
|
|
|
Двигатель (тип, модель) |
ЯМЗ-53491 |
|
|
Номинальная мощность. кВт / при оборотах, об/мин |
73 / 2200 |
|
|
Максимальный крутящий момент, Н м / при оборотах, об/мин |
431 / 1200 |
|
|
Рабочий объем, л |
4,45 |
|
|
Аккумуляторная батарея |
1 х 132 Ач |
|
|
Напряжение бортовой электросети |
12 |
|
|
Управление оборотами двигателя |
электронное |
|
|
|
|
|
|
Тип гидросистемы |
С открытым центром |
|
|
Управление погрузочным оборудованием |
Рычаги |
|
|
Управление экскаваторным оборудованием |
Рычаги |
|
|
Насосный агрегат, тип |
Сдвоенный шестеренный насос |
|
|
Номинальное давление в силовой гидросистеме, Мпа |
22,5 |
|
|
Подача насосного агрегата, л/мин |
80+62 |
|
|
|
|
|
|
Тип рулевого управления |
Гидростатический |
|
|
Минимальный радиус поворота по внешнему колесу, мм |
8400 |
|
|
Минимальный радиус поворота по внешнему краю ковша, мм |
11100 |
|
|
|
|
|
|
Коробка перемены передач |
Гидромеханическая, с сервоприводом переключения передач и направления движения |
|
|
Количество передач вперёд / назад |
4 / 3 |
|
|
Передний мост |
Приводной управляемый, балансирное крепление к шасси |
|
|
Задний мост |
Приводной неуправляемый, жесткое крепление к шасси |
|
|
Рабочие тормоза |
Многодисковые, с гидроприводом |
|
|
Максимальная скорость передвижения, км/ч |
40 |
|
|
Стандартные шины на передних колёсах |
12,5х18-12PR |
|
|
Стандартные шины на задних колёсах |
16,9х24-12PR |
|
|
|
|
|
|
Стрела, тип |
Прямая |
|
|
Рукоять, тип |
Телескопическая |
|
|
|
втянутая |
выдвинутая |
|
Усилие копания рукоятью, кН |
39,45 |
26,44 |
|
Усилие копания ковшом, кН |
52,6 |
52,6 |
|
Глубина копания , мм |
4741 |
5782 |
|
Высота выгрузки, мм |
3553 |
4564 |
|
Высота копания, мм |
5659 |
6670 |
|
Максимальный радиус копания, мм |
5730 |
7017 |
|
Общая величина смещения оси копания, мм |
1258 |
|
|
Угол поворота ковша, град. |
194 |
|
|
Ёмкость стандартного ковша, SAE, м3 |
0,18 |
|
|
Ширина стандартного ковша, мм |
600 |
|
|
Масса стандартного ковша, кг |
142,2 |
|
|
|
|
|
|
Погрузочный ковш, тип |
Многофункциональный, челюстной |
|
|
Количество функций ковша |
7 |
|
|
Емкость погрузочного ковша, м3 |
1,0 |
|
|
Ширина погрузочного ковша, мм |
2311 |
|
|
Масса погрузочного ковша, кг |
730 |
|
|
Усилие отрыва ковшом / стрелой, кН |
45,8 / 43,45 |
|
|
Грузоподъемность при максимальной высоте подъема, кг |
3058 |
|
|
Высота разгрузки по режущей кромке ковша при угле разгрузки 45 град., мм |
2708 |
|
|
Вылет кромки ковша при максимальной высоте подъема, мм |
829 |
|
|
Высота подъема по пальцу погрузочного ковша, мм |
3508 |
|
|
Заглубление погрузочного ковша, мм |
156 |
|
|
|
|
|
|
Топливный бак, л |
120 |
|
|
Гидравлический бак, л |
90 |
|
|
|
|
|
|
Общая длина, экскаваторное оборудование установлен в транспортное положение, мм |
5920 |
|
|
Общая длина, экскаваторное оборудование установлено по оси машины, мм |
7280 |
|
|
Общая высота по стреле, мм |
3720 |
|
|
Общая ширина по шасси, мм |
2340 |
|
|
Общая высота по кабине, мм |
2810 |
|
|
Колесная база, мм |
2200 |
|
|
Ширина колеи, передних / задних колес , мм |
1788 / 1770 |
|
|
Минимальный дорожный просвет, мм |
400 |
|
