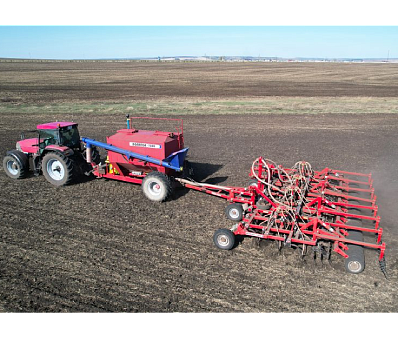

Широкозахватные посевные комплексы AGRATOR

описание техники

Описание

Пневматические посевные комплексы «Аgrator» культиваторного типа предназначены для ресурсосберегающей технологии возделывания зерновых культур. Применение посевных комплексов «Аgrator» позволяет снизить себестоимость производства зерна. Каждый посевной комплекс окупается за год три раза.

При разработке посевных комплексов «Аgrator» была поставлена следующая цель: изучив самые современные зарубежные машины сделать лучше, удобнее, прочнее, проще и дешевле. Так, возникло новое поколение посевных комплексов, вобравших в себя передовой мировой опыт, адаптированных к российским условиям эксплуатации и способных работать с отечественными тракторами.
Производственная компания «АГРОМАСТЕР» модернизировала широкозахватные посевные комплексы «Аgrator». В конструкцию агрегатов внесено более 200 крупных и мелких изменений.

За один проход посевные комплексы выполняют полную разделку почвы или стерни, основную и предпосевную обработку, подготавливают идеальное семенное ложе, производят посев полосой 12-15 см, заделывают полосу посева мульчированным слоем, производят боронование посевов, вычесывает сорняки, и прикатывают полосу посева.

Главное отличие посевных комплексов «Аgrator» заключается в том, что они обеспечивают отличное качество посевов при работе по стерне и на полях с большим количеством растительных остатков.

При применении ресурсосберегающих (беспахотных) технологий вся солома и растительные остатки остаются в верхнем слое почвы, что затрудняет работу сеялок. Семена могут попасть не на почву, а на солому, кроме того, почва с большим количеством растительных остатков плохо уплотняется. Поэтому, при выборе посевных комплексов, особое внимание надо обратить на способность обеспечить качественную подготовку семейного ложа и качественное прикатывание посевного материала при наличии растительных остатков.

Посевные комплексы «Аgrator» разработаны специально для того, чтобы успешно справляться с любым количеством растительных остатков при посеве. Они отлично работают даже при прямом посеве без предварительной обработки стерни. Мощные лапы-сошники культиваторного типа на пружинных стойках, отлично справляются с полной механической разделкой почвы и стерни. Семена и удобрения под сильным потоком воздуха вдуваются под разделанный почвенный слой и ложатся широкой полосой на подготовленное лапами-сошниками семенное ложе. Уникальное усиленное прикатывающее устройство обеспечивает интенсивное прикатывание полосы посева при любом количестве растительных остатков на поле. Получаются мощные и дружные всходы. Если требуются отличные всходы и гарантированный урожай, при минимальной обработке и прямом посеве по стерне, то посевные комплексы «Аgrator» именно то, что нужно!

Одним из преимуществ посевных комплексов «Аgrator» является посев широкой полосой в 12-15 см и прикатывание только полосы посева. Посев полосой — в 4 раза увеличивает площадь питания и снижает вредное воздействие удобрений в начальной стадии развития растений. При прикатывании только полосы посева, междурядья остаются неприкатанными, что улучшает воздухообмен, уменьшает испарение влаги, препятствует развитию сорняков и образованию почвенной корки.

За счет своих агротехнических преимуществ посевные комплексы «Аgrator» обеспечивает повышение урожайности на 20-25%.

Основные изменения

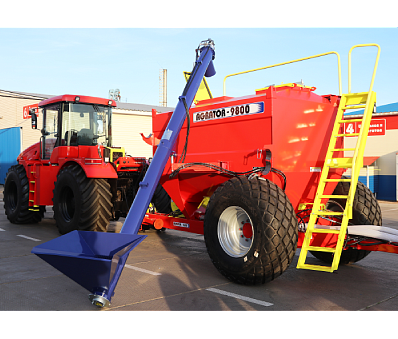

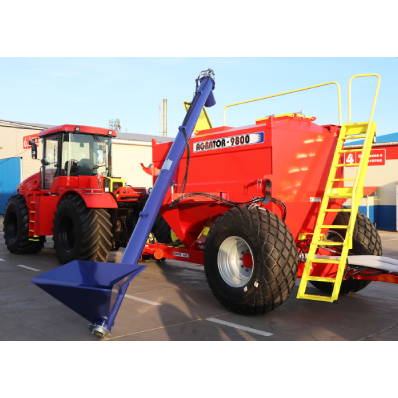

• Увеличенный бункер емкостью 12 куб.м. — увеличивает производительность агрегата на 30%
• Стенки с выштамповками в два раза повышают жесткость бункера
• Загрузочный шнек диаметром 200 мм позволяет в 2,2 раза повысить скорость загрузки бункера
• Усиленные ступичные узлы и опорные колеса повышенной грузоподъемности гарантируют безопасность, при транспортировке агрегатов шириной захвата свыше 11 метров
• Рама пространственной конструкции сеялки-культиватора в три раза увеличивает запас прочности агрегата
• Освоено производство посевных комплексов с шириной междурядий 24 см

Ресурсосберегающая технология

Все больше земледельцев в России вслед за Западом стали практиковать минимальные технологии возделывания, а наиболее передовые из них — технологию прямого посева по стерне. Послеуборочные и предпосевные обработки были сокращены или полностью прекращены. Подобный образ ведения хозяйства выявил следующие преимущества:

снижение прямых затрат в 5 раз;
уменьшение в 5-7 раз потребности в тракторах, механизаторах и других работниках;
уменьшение до минимума организационных и управленческих затрат;
сведение до минимума зимнего ремонта техники.
В результате себестоимость производства тонны зерна снизилась до 1200 руб., а прибыль составила 3000 руб./т.

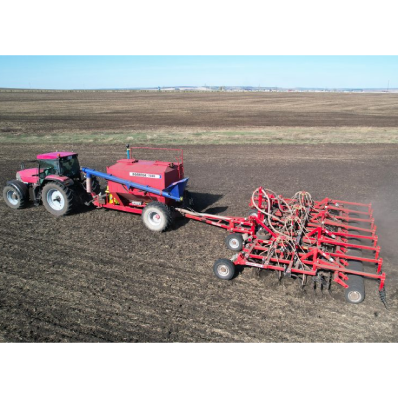

При технологии прямого посева, производится один-единственный проход по стерневому фону комбинированным посевным комплексом. За один проход производится:

   сплошная обработка стерни рабочими органами культиваторного типа;
   механическое уничтожение сорняков;
   предпосевная подготовка почвы;
   посев полосой 12-15 см с внесением удобрений;
   боронование;
   прикатывание.
Расход топлива составляет не более 5 литров дизтоплива на гектар работ. Радикальное увеличение производительности труда, кратное уменьшение затрат на оплату труда, ГСМ и запчасти обеспечивают низкую себестоимость производства зерна. Только дизельного топлива экономится более 1 млн. руб. на 1000 га.

Технология посева

Посевные комплексы «Аgrator» относятся к комбинированным агрегатам культиваторного типа и предназначены для прямого посева и минимальной технологии возделывания. Это истинные агрегаты для работы по ресурсосберегающей технологии. Они позволяют экономично решать весь комплекс работ по возделыванию зерновых культур. За один проход выполняется первичная и предпосевная обработка, уничтожаются сорняки, подготавливается идеальное семенное ложе, производится посев семян и удобрений полосой 12-15 см, посевной материал заделывается мульчо й, производится боронование и прикатывание полосы посева. Междурядья остаются неприкатанными, что улучшает воздухообмен, уменьшает испарение влаги, препятствует развитию сорняков и образованию почвенной корки. Прикатывание полосы посева обеспечивает отличный контакт семян с почвой и создает великолепные условия для прорастания. Семена и удобрения распределяются широкой полосой в 15 см, что увеличивает площадь питания в 4 раза и снижает вредное воздействие удобрений в начальной стадии развития растений. Все эти факторы обеспечивают повышение урожайности на 20-25%. Лапы-сошники могут быть расставлены на 24 или 30 см. При варианте «24 см» получается сплошной посев, близкий к разбросному.

Эффективны, как культиваторы для сплошной обработки почвы. Комплектуются собственным загрузчиком семян с приводом от гидросистемы трактора.

Гидропривод вентилятора рекомендуется применять при агрегатировании посевного комплекса с импортными современными тракторами, такие как «McCormicK», «John Deere», «New Holland», «Buhler» и т.д., которые имеют эффективную гидросистему и оснащены аксиально-поршневыми насосами с регулируемым потоком, производительностью не менее 130-140 л/мин., позволяющими поддерживать обороты гидромотора независимо от оборотов двигателя трактора.

Автономный привод вентилятора, от двигателя внутреннего сгорания, в основном применяется при агрегатировании посевных комплексов с тракторами стран СНГ и РФ (типа Т-150, ХТЗ, К701, К744), гидросистемой, оснащенной гидронасосами типа НШ-32, НШ-40, НШ-50, НШ-71 и другими насосами шестеренчатого типа, независимо от того, какой гидрораспределитель установлен в гидросистеме. Если в гидрораспределителе установлены гидронасосы типа НШ, вентилятор будет работать нестабильно, импульсивно и обороты вентилятора будут зависимы от оборотов двигателя трактора.

Вследствие этого будут забиваться семяпроводы, будут непросеянные участки и неровные всходы.

Применение

• Посев по поверхностно обработанному полю (минимальная технология)
• Прямой посев по необработанной стерне (технология прямого посева)
• Посев по вспаханному полю без предварительной культивации (технология комбинированного посева)
• Посев озимых за один проход без предварительной обработки стерни
• Сплошная обработка стерни на глубину до 12 см (технология минимальной основной обработки)
• Сплошная обработка, культивация почвы

Высокий урожай

• Сев полосой в 15 см обеспечивает в 4 раза большую площадь питания и предотвращает непосредственный контакт семян и удобрений (схема №1)
• Рабочие органы культиваторного типа отлично подрезают сорняки и подготавливают идеальное семенное ложе
• Прикатывание только полосы посева обеспечивает прекрасный воздухообмен, уменьшает испарение влаги на 60%, препятствует развитию сорняков и образованию почвенной корки (схема №2)
• Балансирная прикатывающая система создает равномерное давление на почву по всей ширине захвата и обеспечивает благоприятный контакт семян с почвой и оптимальные условия для развития всходов. Солнечный свет не проникает в почву и не приводит к преждевременному развитию листьев и прорастанию в разных направлениях
• Ликвидируется разрыв между культивацией и посевом
• Предотвращают водную и ветровую эрозию. Выравнивают поверхность поля за один два сезона. Сохраняется структура почвы
• Стерня и растительные остатки при любой засухе обеспечивают сохранение достаточной влаги в продуктивном почвенном слое

Сев озимых и культивация

Хорошее орудие для сева озимых. Сев производится за один проход по необработанному полю. Прекрасно работают как тяжелый стерневый культиватор на глубину до 14 см. Одновременно с культивацией проводит боронование, вычесывание сорняков и прикатывание обработанного участка. Полностью заменяет дисковые бороны и стерневые культиваторы.

Устройство

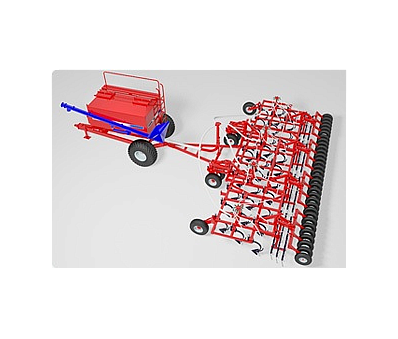

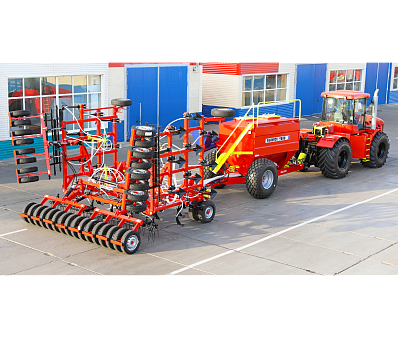

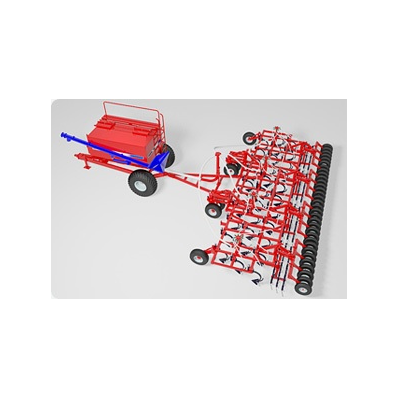

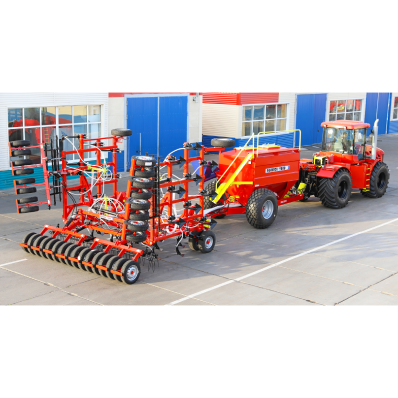

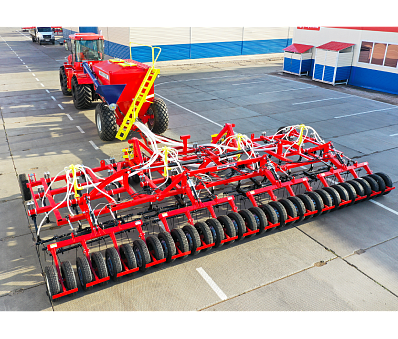

Основные составные части посевного комплекса: рама, бункер для семян и удобрений, стрельчатые лапы-сошники, трехрядная борона, двухбалансирное опорно-прикатывающее устройство, передние опорные колеса, пневматическая система высева семян и удобрений, загрузочный шнек. Так же по желанию потребителей возможна установка дополнительной опции в виде бортового компьютера (системы контроля), которая существенно облегчит визуальный контроль механизатора за посевным процессом, не влияет на продуктивность и работоспособность посевного комплекса.

Принцип работы

Стрельчатые лапы-сошники обрабатывают почву и формируют семенное ложе. Регулировка глубины производится при помощи изменения высоты передних опорных колес и перестановки регулировочных клипс на задних подъемных гидроцилиндрах. Семена и удобрения из бункера поступают на катушку дозатора, а затем в пневмопровод. Расход посевного материала регулируется при помощи регулировочных винтов. Под воздействием воздушного потока от вентилятора, посевной материал поступает в распределитель, а затем по индивидуальным шлангам попадает к лапам-сошникам. После высева трехрядная встроенная пружинная борона заделывает полосу посева мульчированным слоем, а катки прикатывают полосу посева. Задние прикатывающие катки также выполняют роль опорных катков. Двухбалансирная подвеска опорно-прикатывающего устройства обеспечивает копирование самого сложного рельефа поля. Для загрузки семян и удобрений используется шнек-загрузчик посевного комплекса. Перевод в транспортное положение производится при помощи задней навески трактора и гидроцилиндров опорно-прикатывющего устройства.

Эффективные рабочие органы

Рабочие органы — стрельчатые лапы шириной 330 мм испанской фирмы «Bellota». Мощные стойки лап имеют специальную дугообразную форму для предотвращения забивания, изготовлены из пружинной стали 65Г и прошли термообработку до твердости 65 единиц по Бринеллю. В процессе работы стойки совершают микроколебания, что снижает сопротивление. Массивный чугунный кронштейн изготовлен с многократным запасом прочности. Подвеска стойки на двух пружинах и пружинная стойка лап предотвращают поломку при наезде на препятствие. В процессе работы не требуется специальной регулировки рабочих органов, что максимально упрощает обслуживание. Специальная конструкция пружинных стоек рабочих органов и кронштейнов предотвращает забивание растительными остатками даже при высокой стерне. Прекрасно работают по свежеубранному полю с разбросанной соломой. Посевные комплексы позволяют сеять по сидератам без предварительной обработки, сидераты отлично заделываются. Трехрядное расположение лап и большая высота стоек предотвращают забивание.

Вентилятор и привод вентилятора

Специально разработанный мощный вентилятор обеспечивает необходимое давление уже на низких оборотах. Непосредственный привод вентилятора без промежуточных соединений не требует обслуживания и очень надежен. В зависимости от применяемого трактора-тягача и пожеланий клиентов предлагается автономный или гидравлический привод вентилятора. В приводе применяются только импортные двигатели и гидромоторы фирм «Ламбордини», «Хонда», «Янмар», «Паркер». По особому желанию клиента возможна установка отечественных двигателей. Гидропривод вентилятора рекомендуется применять при агрегатировании посевного комплекса с импортными современными тракторами, такие как «McCormicK», «John Deere», «New Holland», «Buhler» и т.д., которые имеют эффективную гидросистему и оснащены аксиально-поршневыми насосами с регулируемым потоком, производительностью не менее 130-140 л/мин, позволяющими поддерживать обороты гидромотора независимо от оборотов двигателя трактора. Автономный привод вентилятора от двигателя внутреннего сгорания в основном применяется при агрегатировании посевных комплексов с тракторами стран СНГ и РФ (типа Т-150, ХТЗ, К701, К744 ), с гидросистемой, оснащенной гидронасосами типа НШ-32, НШ-40, НШ-50, НШ-71 и другими насосами шестеренчатого типа, независимо от того, какой гидрораспределитель установлен в гидросистеме. Если в гидрораспределителе установлены гидронасосы типа НШ, вентилятор будет работать нестабильно, импульсивно и обороты вентилятора будут зависимы от оборотов двигателя трактора. Вследствие этого забиваются семяпроводы, будут непросеянные участки и неровные всходы. Автономный привод вентилятора от двигателя в основном применяется при агрегатировании с тракторами отечественного производста или с тракторами меньшей мощности. Простая конструкция гидросистемы отечественных тракторов не позволяет работать с гидромотором. Автономный привод вентилятора позволяет поддерживать постоянное давление в пневмосистеме вне зависимости от оборотов двигателя трактора-тягача, что устраняет риск забивания семян и удобрений. Привод вентилятора от автономного двигателя позволяет не тратить мощность двигателя трактора-тягача на привод вентилятора. В этом случае посевные комплексы могут агрегатироваться с тракторами меньшей мощности.

Хорошее орудие для сева озимых. Сев производится за один проход по необработанному полю. Прекрасно работают как тяжелый стерневый культиватор на глубину до 14 см. Одновременно с культивацией проводит боронование, вычесывание сорняков и прикатывание обработанного участка. Полностью заменяет дисковые бороны и стерневые культиваторы.

Преимущества

• Уникальная конструкция прикатывающего устройства обеспечивает благоприятный контакт семян с почвой, при самом большом количестве растительных остатков. Именно поэтому посевные комплексы «Аgrator» способны качественно осуществлять посев по необработанной стерне
• Мощные лапы-сошники обеспечивают качественную разделку почвы, формируют рыхлый мульчирующий слой и уничтожают всходы падалицы и сорняков
• Прикатывание только полосы посева оставляет неприкатанными междурядья. В неприкатанных междурядьях не иссушается почва, не прорастают сорняки, не образуется почвенная корка и улучшается воздухообмен
• Посев широкой полосой в 12-15 см обеспечивает в 4 раза большую площадь питания и сильно уменьшает прямой контакт семян с удобрениями

Экономическая эффективность

Посевные комплексы окупаются и приносят прибыль в первый же год использования. Каждый посевной комплекс окупается за год 3 раза. За счет применения технологии прямого посева себестоимость 1 тонны зерна снижается на 1000 рублей, а за счет использования более дешевой техники — на 900 рублей, за счет оптимизации предприятия и исключения накладных расходов — еще на 900-1000 руб. Общее снижение себестоимости при применении посевных комплексов «Agrator» достигает 2800-3000 рублей на тонну зерна в зависимости от урожайности. Один «Agrator-8500» стоимостью около 1млн. 800 тыс. руб. приносит в год больше 4 млн. руб. прибыли. И это только экономическая сторона дела. Кроме того, резко снижается потребность в кадрах, в технике, тракторах, ГСМ, запчастях, в ремонтно-обслуживающих работах, исключается зимний ремонт.

Сев рапса и мелкосеменных культур

Посевные комплексы «Аgrator» превосходно осуществляют посев рапса и других мелкосеменных культур. Для этого необходимо заменить стандартные катушки высевающих аппаратов на специальные для посева рапса. За один проход производится предпосевная обработка, сев семян и удобрений на глубину заделки, заделка посевного материала, боронование и закрытие мульчирующим слоем почвы, интенсивное прикатывание полосы посева.

Бункер большой емкости

Бункер разделен на два отсека с отдельными высевающими механизмами. При проведении сева можно засыпать семена и удобрения. Бункер снабжен дозатором со сменными катушками, который позволяет сеять любые зерновые и мелкосеменные культуры. Вентилятор пневмосистемы может быть с гидроприводом или с приводом от автономного дизельного или бензинового двигателя.

Эффективное прикатывание

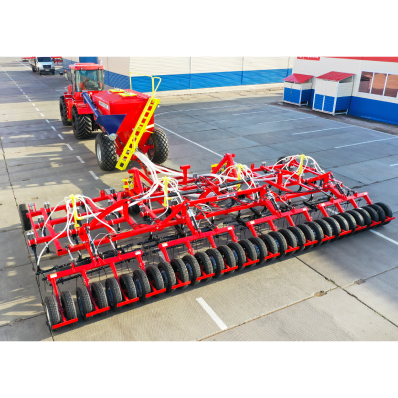

Конструкция опорно-прикатывающего устройства посевных комплексов «Аgrator» обеспечивает интенсивное прикатывание посевов и отличный контакт семян с почвой. Семена в полной мере обеспечиваются капиллярной влагой, устраняется проникновение солнечного света к всходам, создаются благоприятные условия развития на начальной стадии развития растений. В результате получаются дружные и сильные всходы, закладывается основа высокого урожая. При применении ресурсосберегающих технологий все растительные остатки остаются в верхнем слое почвы. Почва с большим количеством соломы и растительных остатков плохо уплотняется обычными катками. Конструкция посевного комплекса должна обеспечивать качество прикатывания при любом количестве растительных остатков и соломы на поле. Практика и сравнение показали, что посевные комплексы с упрощенным прикатыванием (прицепными спиральными и прочими катками) не обеспечивают необходимой эффективности прикатывания, в результате всходы получаются слабыми и неравномерными.

Гидрооборудование

Надежность гидрооборудования, гидрошлангов, гидроцилиндров, кранов, гидросоединений имеет определяющее значение для производительной и комфортной работы агрегата. Компания “Агромастер” комплектует свои агрегаты только проверенным и импортным гидрообороудованием. Применяются гидросоединения итальянского производства с резиновым уплотняющим кольцом и гидроцилиндры с тройным уплотнением и регулировкой хода. В результате гидросистема посевных комплексов не допускает никакой утечки рабочей жидкости.

Трехрядная пружинная борона

Встроенная трехрядная борона выравнивает почву, качественно заделывает мульчой семена и удобрения, уменьшает гребнистость и обеспечивает одинаковый слой почвы над семенами. Растения всходят и развиваются равномерно. Борона изготовлена из пружинной проволоки 55ХГН диаметром 10 мм.

Система контроля высева "Арыш"

СКВ «Арыш» предназначена для контроля и индикации технологических параметров и неисправностей работы посевного комплекса, что позволяет своевременно принимать необходимые меры для обеспечения качества сева и предотвращения выхода оборудования из строя. СКВ контролирует и индицирует следующие технологические параметры посевного комплекса:

низкий уровень посевного материала в бункерах 1 и 2;
включение режима «ВЫСЕВ» (вращение вала привода);
частоту вращения вентилятора;
номер забившегося семяпровода сошника;
номер неисправного датчика;
электромагнитная муфта.
В состав системы контроля высева входят:

Блок индикации (БИ), установленный в кабине транспортного средства;
Блок сбора данных (БСД), установленный на посевном комплексе вблизи от датчиков;
Датчик включения режима «Высев» (ДВр-1), установленный на валу высевного механизма;
Датчик вращения вентилятора (ДВр-2), установленный на валу вентилятора;
Датчик опустошения бункера (ДБ-1 и ДБ-2), установленные в бункерах;
Датчик пролета семян и индикации (ДВ) – до 40 шт. (в зависимости от модификации посевного комплекса по числу сошников), установленные на семяпроводах сошников;
Комплект соединительных кабелей;
Дополнительно комплектуются выключателем электромагнитной муфты с соединительным кабелем.
