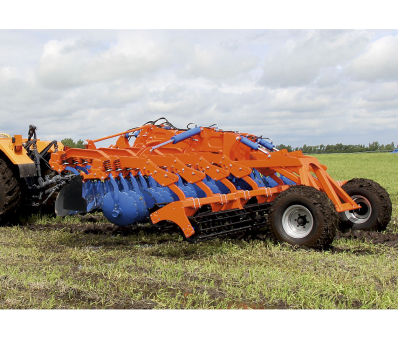

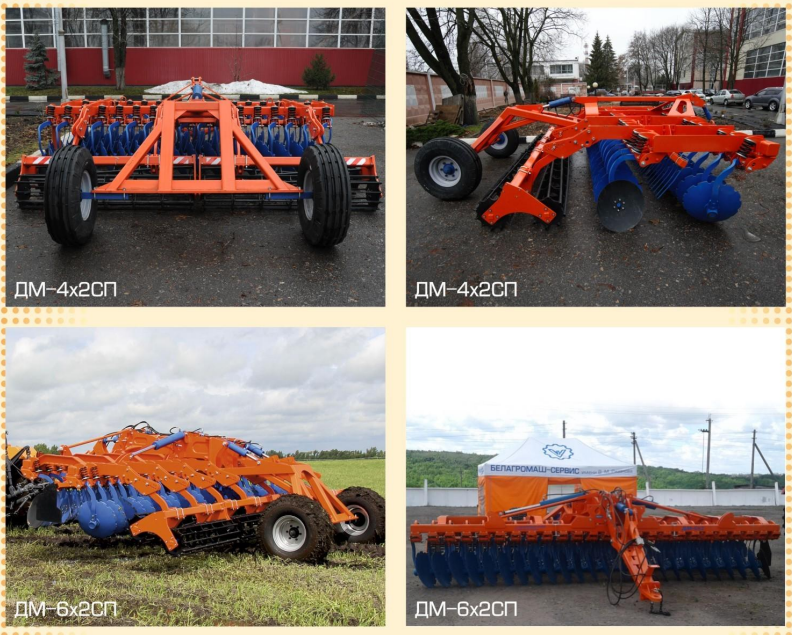

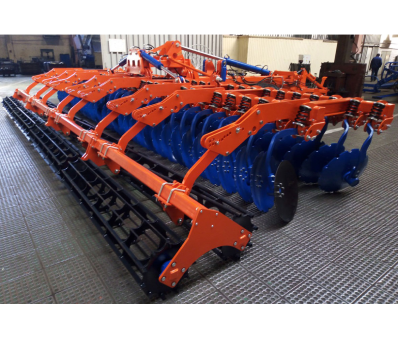

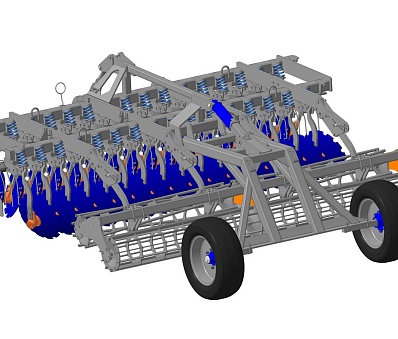

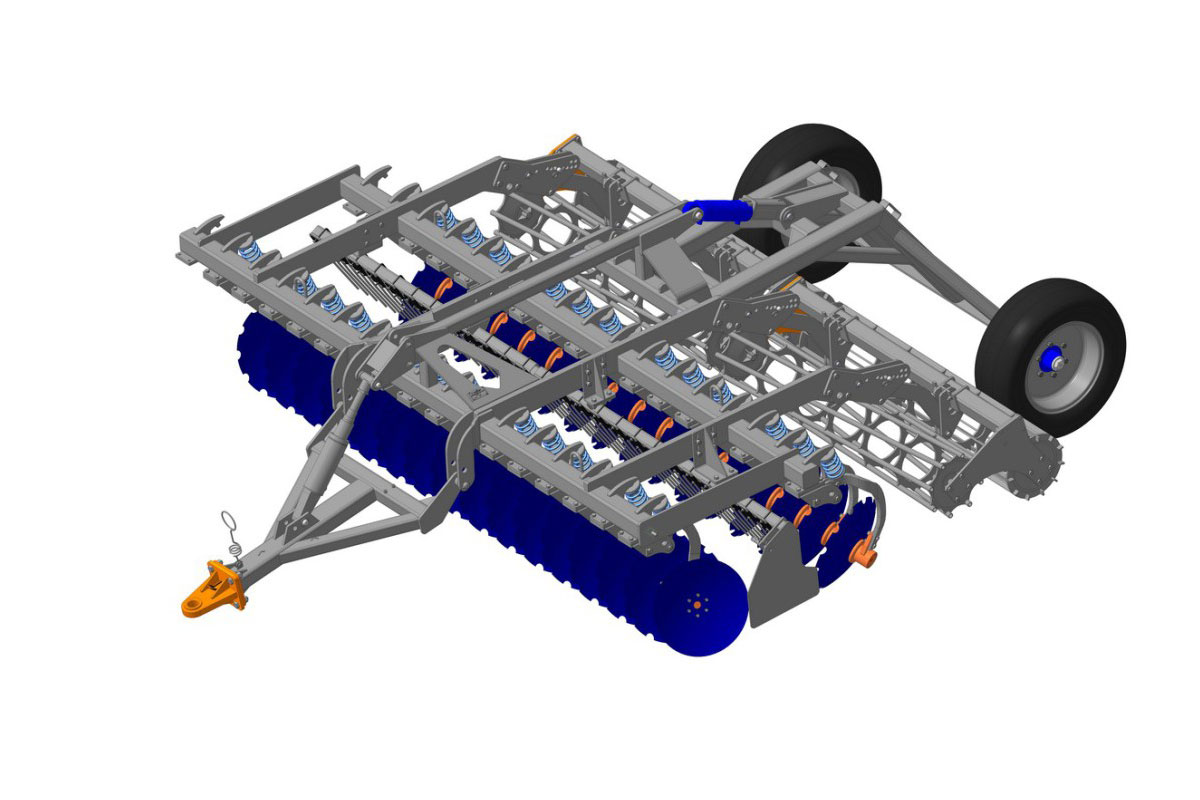

Дисковый мульчировщик ДМ-4х2СП, ДМ-6х2СП, ДМ-7х2СП, ДМ-8х2СП

описание техники

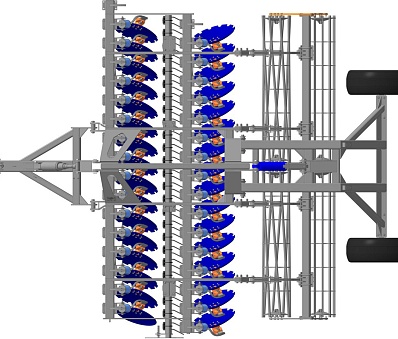

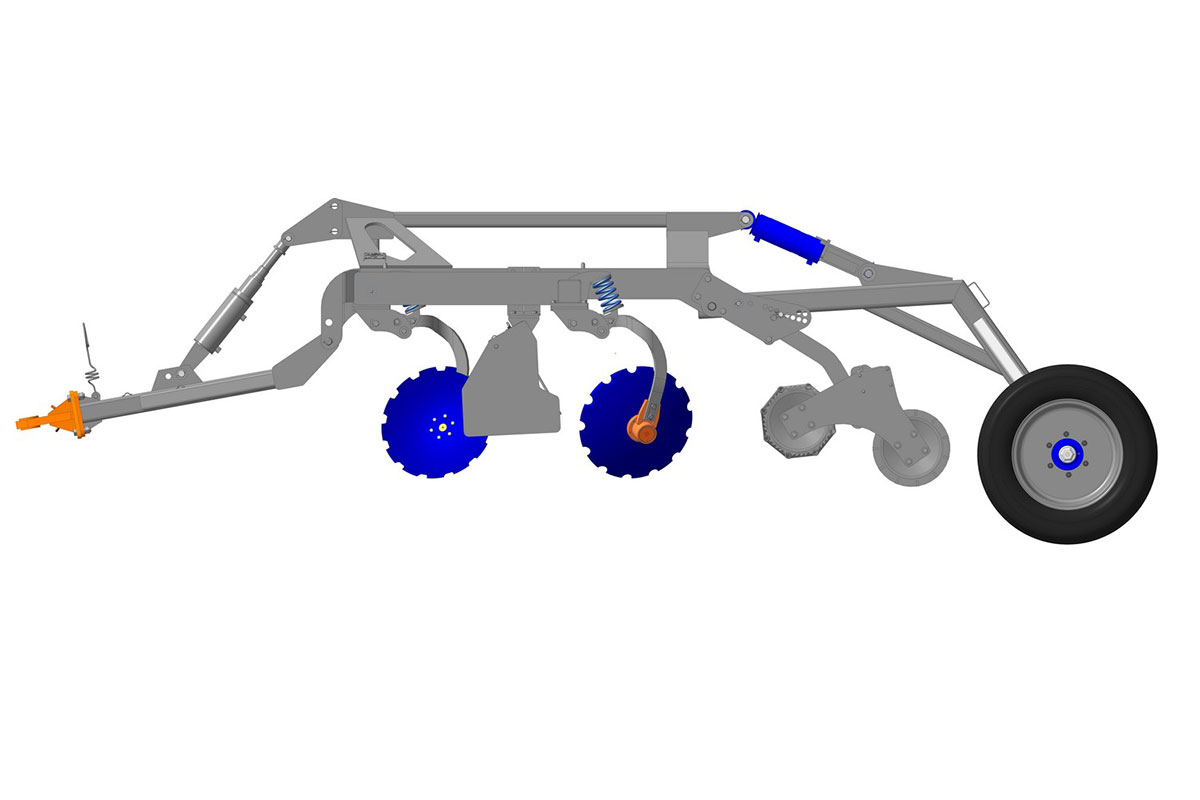

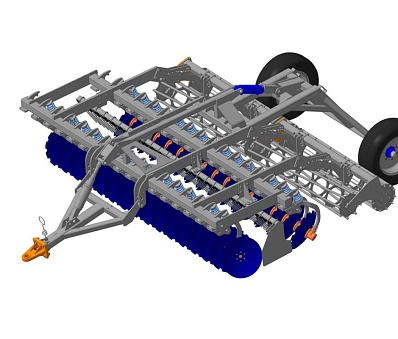

Диски изготовлены из борсодержащей стали ЗОМпВб. После закалки и отпуска сталь приобретает высокую прочность и твердость, которые обеспечивают повышенную эксплуатационную стойкость готовых изделий — их ресурс выше по сравнению с продукцией из стали 65Г. Нестандартное расположение каждого диска на индивидуальной подпружиненной стойке способствует улучшению агротехнических показателей обработки почвы, а также снижению тягового усилия трактора и ГСМ. Установка дисков на индивидуальных подпружиненных стойках исключает забивание междисковых пространств растительными остатками, и отпадает необходимость применения в конструкции чистиков. Диски благодаря такому креплению двигаются стабильно в почве без бокового отклонения. Еще одно преимущество такого крепления — надежная защита от перегрузок. Режущие узлы не обслуживаемые. Смазывания не требуется. Сдвоенные катки (трубчатый и пластинчатый) обеспечивают точность глубины обработки до 1 см с одновременным выравниванием и прикатыванием почвы. Ходовая тележка представляет собой сварную конструкцию из трубы с установленными на конических подшипниках ступицами колес. Агрегаты предназначены для работы на всех почвах с влажностью не более 23%, уклоном поверхности поля не более 10², твердостью почвы в обрабатываемом слое не более 3,0 МПа. Не допускается применение мульчировщиков на почвах, на которых имеются пни, корни деревьев и засоренность каменистыми включениями в объеме более 0,5%, размером свыше 100 мм.

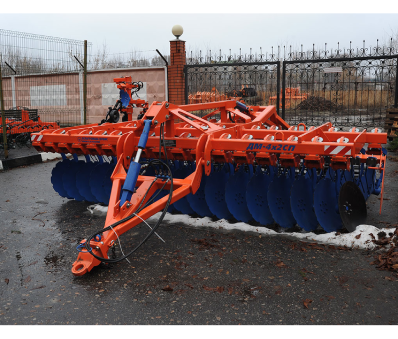

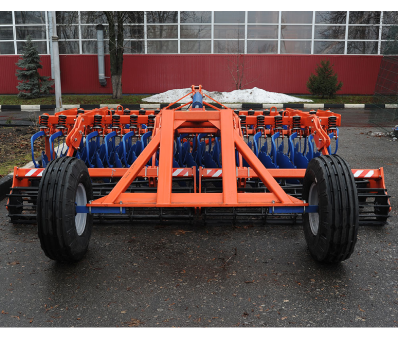

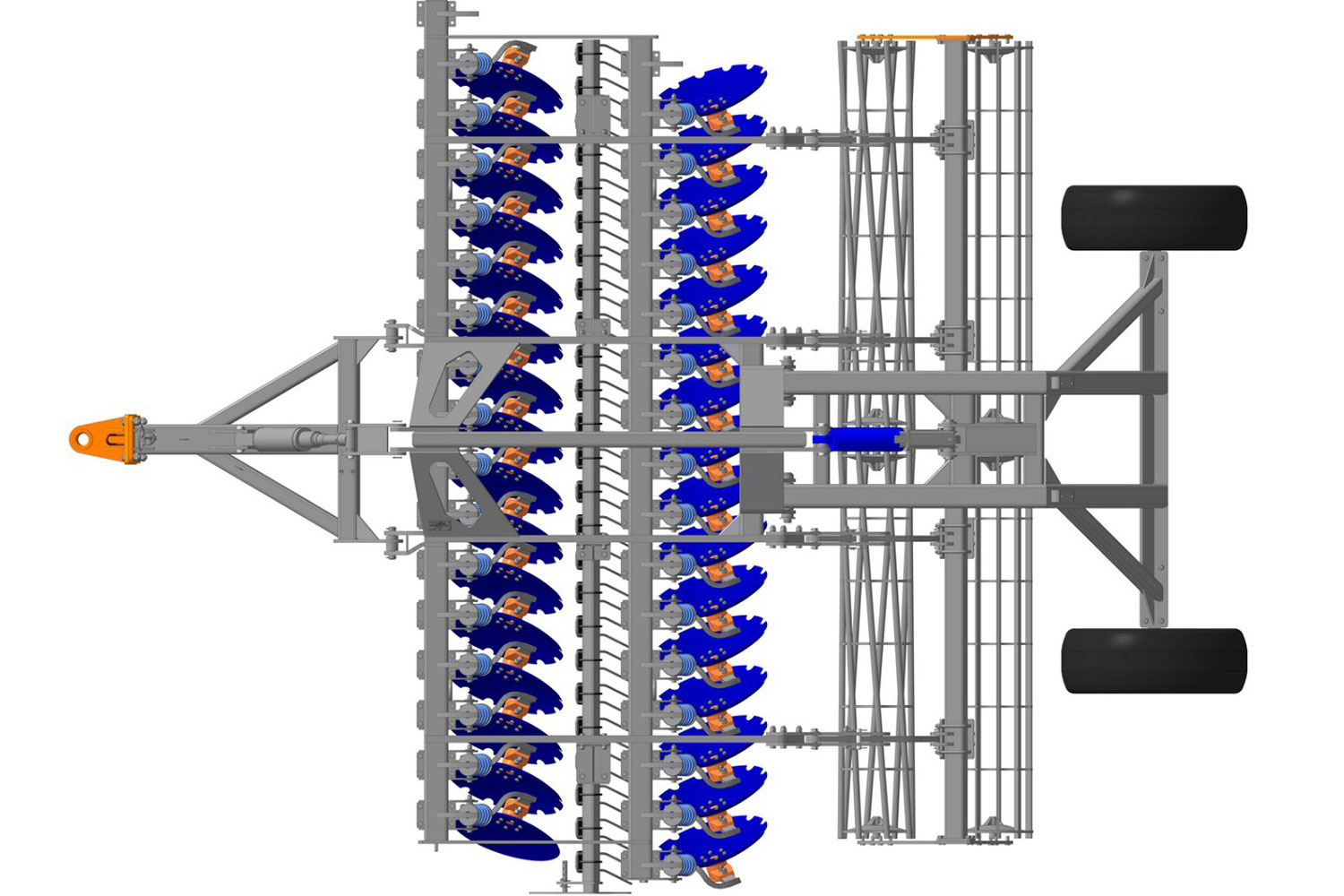

ДМ-4х2СП — Рама мульчировщика является основным несущим элементом конструкции и предназначена для установки на нее ходовой тележки, сцепного устройства, прикатывающих катков, режущих узлов, а также монтажа гидросистемы мульчировщика. Представляет собой сварную конструкцию из продольных брусьев и поперечных труб квадратного (120×120) сечения с кронштейнами для установки сцепного устройства, а также кронштейнами для установки прикатывающих катков и ходовой тележки. С нижней стороны поперечных труб имеются кронштейны для крепления режущих узлов. Мульчировщик также может комплектоваться спиральными катками. Гидравлическая система позволяет комбинированное плавное управление гидроцилиндрами сцепки и ходовой тележки при различных манипуляционных действиях.

ДМ-7х2СП — Рама центральная является основным несущим элементом конструкции и предназначена для установки на нее ходовой тележки, сцепного устройства, а также монтажа гидросистемы мульчировщика и установки боковых рам. Представляет собой сварную конструкцию из трубы прямоугольного сечения 250x350x10 мм. На переднем и заднем концах рамы имеются проушины для установки сцепки и ходовой тележки. С левой и правой сторон приварены кронштейны для крепления боковых рам, установки растяжек и гидроцилиндров складывания.

ДМ-8х2СП — Рама хребтовая является основным несущим элементом конструкции и предназначена для установки на нее ходовой тележки, сцепного устройства, а также монтажа гидросистемы мульчировщика и установки центральной рамы. Представляет собой сварную конструкцию из трубы прямоугольного сечения 350x250x12 мм. На переднем и заднем концах рамы имеются кронштейны для установки сцепки и ходовой тележки, а также кронштейн для крепления фиксатора рам боковых для перевозки в транспортном положении. Основные характеристики сцепки, тележки (преимущества): гидравлическая система позволяет комбинированное плавное управление гидроцилиндрами сцепки и ходовой тележки при различных манипуляционных действиях.
