Каток полевой кольчато-зубчатый КПКЗ-9

Каток полевой кольчато-зубчатый КПКЗ-9 (далее – каток) предназначен для поверхностной обработки почвы до и после посева:

Условия работы катка должны соответствовать следующим требованиям:

Исполнение и категория в части воздействия климатических факторов внешней среды должны соответствовать ГОСТ 15150-69, исполнение У, категория размещения 1.

Устройство катка.

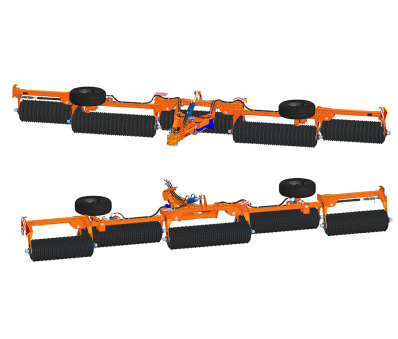

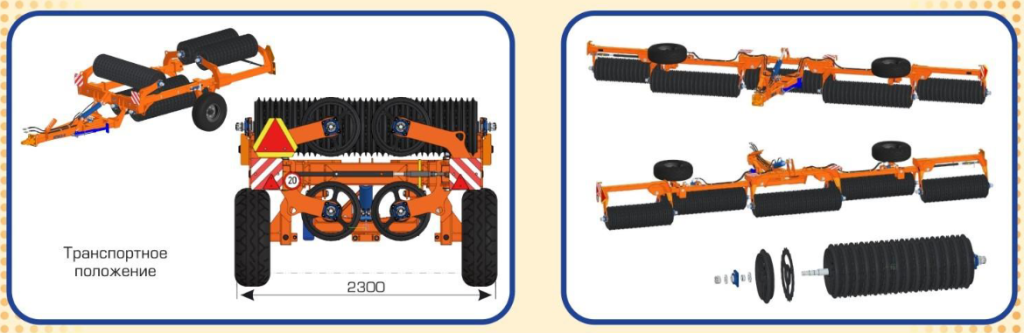

Конструкция катка состоит из пяти модулей: центральный (2 м), 2 боковых (2 м), 2 крайних (1,5 м). Модули связаны между собой шарнирными соединениями, что позволяет копировать неровности поля в пределах ширины модулей. Модуль представляет собой несущий брус, к щекам которого крепится каток (каток имеет возможность демонтажа от модуля без снятия модуля с основной конструкции).

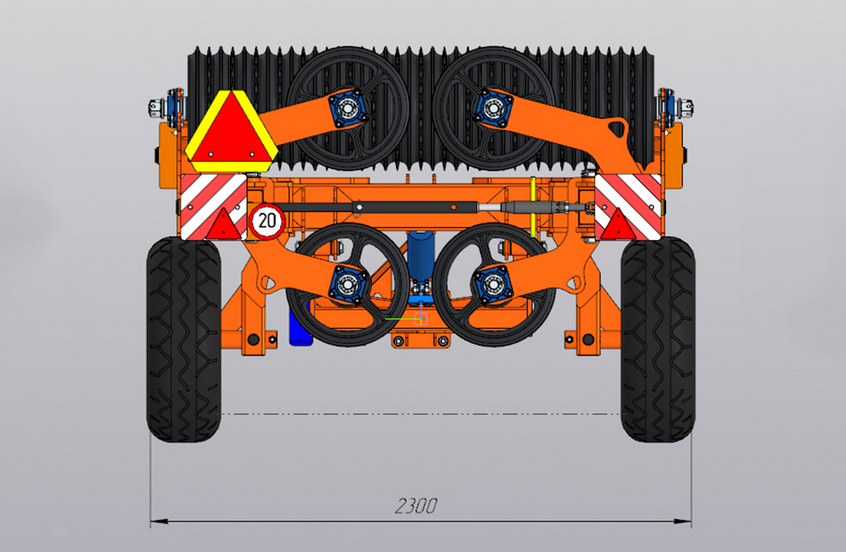

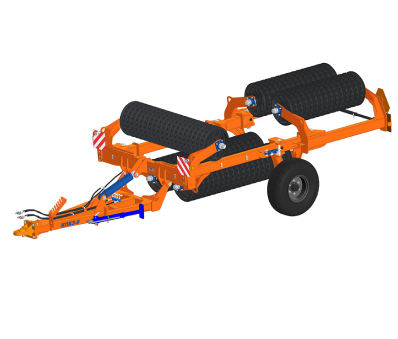

Транспортные колеса крепятся на стойку, шарнирно соединенную с брусом, имеют возможность доворота для облегчения раскладывания катка в рабочее положение. Конструкция стойки подразумевает возможность замены колеса на другой типоразмер, если это необходимо — рекомендуемый (так же и штатный) типоразмер колеса 12,5/80-15,3 нс.14.

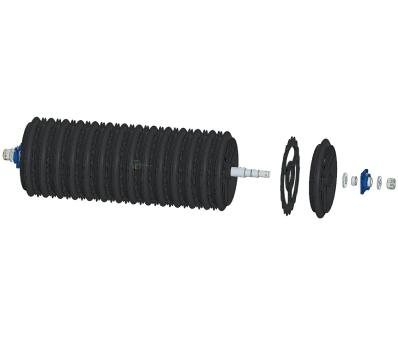

Рабочими органами агрегата являются кольчато-зубчатые катки (2 и 1,5 м). Каток состоит из батареи клиновых колец и зубчатых дисков на круглой оси. Батарея зажимается на оси при помощи корончатых гаек (клиновые кольца при этом должны вращаться
