Ширина захвата, мм.5640
Емкость зернового бункера, л.2200
Производительность, га./ч.3,6 - 6
ЦЕНА ПО ЗАПРОСУ
контакты Отдела продаж
описание
характеристики

описание техники



Сеялка СПС- 6 НК

Сеялка прямого сева СПС предназначена для работы по нулевой, минимальной и классической технологии посева.

      Две сеялки СПС-6 могут стыковаться в один агрегат (сцепку) и оснащаться увеличенными маркерами и общей сницей для присоединения к трактору.

  Сеялки серии СПС агрегатируется с тракторами 3-8 тягового класса.

 Способ агрегатирования - прицепной.

                 Преимущества:
  • работа по классике и нулевой технологии
  • система одноточечной настройки глубины
  • широкий диапазон нормы высева
Сеялка СПС предназначена для прямого сева зерновых, бобовых и мелко-семянных культур с одновременным внесением удобрений (туков) без предварительной обработки почвы, при наличии на поверхности равномерно-распределенных пожнивных остатков предшествующих культур массой до 120 ц/га.

Сеялка выполняет следующие агротехнологические операции:
      - прорезание слоя пожнивных остатков предшествующей культуры;
      - вскрытие посевной борозды по необработанному полю на глубину до 10 см;
      - внесение гранулированных минеральных удобрений в посевную борозду;
      - формирование семяложа для семян;
      - высев семян;
      - уплотнение семян в семяложе;
      - закрытие посевной борозды.

      Рабочими органами высевающих секций агрегата служат дисковые режущие ножи (колтера), которые разрезают растительные остатки и почву, и вращающиеся дисковые сошники  формирующие посевную борозду.
      Заглубление колтеров и сошников производится одновременным опусканием агрегата гидроцилиндрами с приводом от гидросистемы трактора


 На сеялке СПС установлен металлический, цельносварной бункер объёмом 3200 литров, который  жестко присоединяется к верхней части рамы сеялки. Бункер разделён на две части в соотношении 2200 л. –зерно, 1000 л. -удобрения. Возможно объединение частей бункера только для высева зерна.

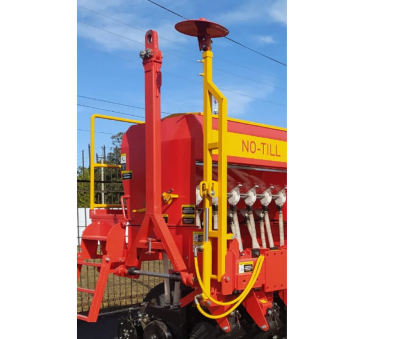

           Для обеспечения доступа к крышкам бункеров, на раме сеялки сзади устанавливается площадка, которая имеет ограждающие перила и лестницу.
     Для соблюдения требований ГОСТ Р 53489-2009, площадка имеет ширину 640 мм и по низу предохранительный бортик высотой 0,1 м. Высота перил - 1м, дополнительное ограждение (продольная перемычка) установлено на высоте 0,5 м от поверхности площадки.
     К верхней стенке бункера приварены грузовые скобы, служащие только для поднятия бункера при его установке на раму сеялки.

Система высева зерна и удобрений на сеялках СПС состоит из следующих узлов:
      -приводное колесо;
      -цепные передачи;
      -вариаторы;
      -высевающие аппараты (дозаторы),
      -семя-туко-проводы (шланги ф40).

      Приводное колесо установлено впереди сеялки. Оно состоит из металлического колеса с грунтозацепами, ступицы, хобота с цепной передачей, и подпружиненной тяги для надёжного сцепления колеса с землёй. Возможно установка колеса с резиновой шиной. Расчетный диаметр колеса 550 мм (длина окружности равна 1,73 м).
     В транспортном положении приводное колесо находится в подвешенном состоянии, а при опускании рамы и переводе сеялки в рабочее положение, колесо сцепляется с поверхностью почвы.





Крутящий момент от приводного колеса, через цепные передачи, передаётся на вариатор.
С помощью вариатора передаточное отношение изменяется во всем диапазоне регулирования плавно, бесступенчато. Это позволяет более точно выбирать режим, в котором достигается оптимальная норма высева семян. Также благодаря использованию вариатора сокращается время на настройку сеялки.

На сеялках СПС применены одинаковые зерновые и туковые высевающие аппараты (дозаторы)




Технические характеристики

Технические характеристики Марка сеялки
СПС-6 НК
Тип сеялки прицепная стерневая
Рабочая скорость, км./ч. 6 - 10
Производительность, га./ч. 3,6 - 6
Ширина захвата, мм. 5640
Количество сошников, шт. 24
Ширина междурядья, мм. 235
Глубина заделки семян, см:
   -зерновые культуры
   -зернобобовые культуры
   -мелкосеменные культуры

3 - 8
4 - 7
2 - 6
Макс. Давление колтера на почву, кг 250
Давление сошника на почву, кг. 135- 220
Емкость зернового бункера, л. 2200
Емкость бункера удобрений, л. 1000
Норма высева семян, кг/га:
   -зерновые культуры
   -зернобобовые культуры
   -мелкосеменные культуры

20 - 350
30 - 400
1 - 32
Норма высева удобрений, кг./га. 30 - 300
Неустойчивость общего высева семян, % 2 - 2,8
Неустойчивость общего высева удобрений, % 8 - 10
Число семян, заделанных на заданную глубину ±1см,% 80 - 85
Сохранение пожнивных остатков, % 70 - 90
Вес незаполненной сеялки, кг.  6900
Длина рабочая, мм.                           5900
Ширина рабочая, мм. 7250
Длина транспортная, мм. 8560
Ширина транспортная, мм. 3740
Высота, мм. 3450
Необходимая мощность трактора, л.с. 130 -180
Тип сошникового механизма параллелограммный,
двухдисковый
Транспортная скорость, не более км/ч 10
Наработка на отказ единичного изделия, не менее, час. 100
Дорожный просвет, не менее, мм 350
Срок эксплуатации, лет 5
Назначенный срок службы, лет 7
Опции:
-нивелирующие колеса + --
-реборда -- +
-лыжа опция
-чистик колтера опция
Сеялка СПС состоит из следующих основных узлов и механизмов
 1- рама сеялки;
    2- бункер с системой высева;
    3- стойка опорных колёс;
    4- высевающие секции;
    5- нивелирующие колёса с цапфой;
    6- редуктор с вариатором;
    7- колесо приводное;
    8- сница;
    9- площадка;
    10- ограждение;
    11- лестница;
    12- комплект гидравлики;
    13- маркёр.

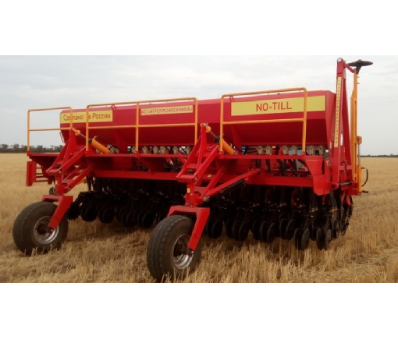

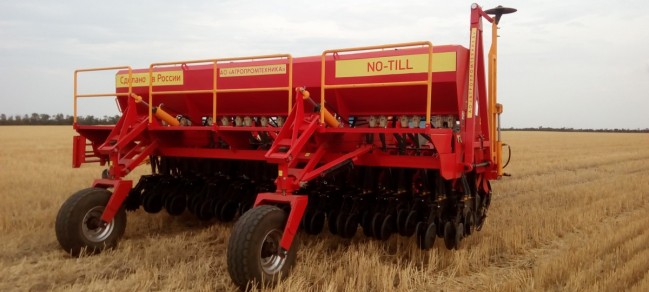

Фото 1. Общий вид сеялки СПС
       В дополнительную комплектацию по заявке заказчика входят лыжи на колтер (режущий нож) секции для прижима высоких пожнивных остатков.

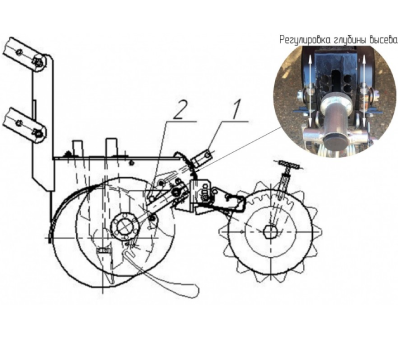

       На сеялке СПС-6 глубина высева зерна регулируется с помощью боковых нивелирующих колес.

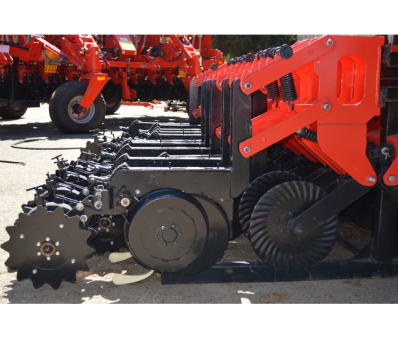

Высевающая секция сеялки СПС-6 НК (с нивелирующим колесом)
Секция состоит из следующих узлов:
1.    Режущий нож (колтер)
2.    Вилка колтера
3.    Пружина колтера
4.    Параллелограмм
5.    Догружатель сошников
5.1  Квадрат догружателя
6.    Пружина догружателя
7.    Грядиль секции с сошниками
8.    Трубка удобрений
9.    Трубка семян
10.  Нивелирующее колесо
11.  Дисковый сошник
12.  Рычаг регулировки
13.  Балка прикатывающих колес
14.  Пружины прикатки правая и левая
15.  Прикатывающее колесо
Грядиль
Основные узлы грядиля секции:

1. Корпус грядиля
2. Трубка удобрений
3. Трубка семян
4. Киль
5. Уплотнитель семян (пластик)
6. Внутренний чистик сошника
7. Диск сошника
8. Рычаг регулировки

               Внутри грядиля смонтированы две трубки - для удобрений (поз.2 на фото) и для семян (поз.3). Киль (поз.4) выполняет функции подготовки семенного ложа, а также предохранения семян от контакта с удобрениями. Внутренний чистик производит очистку от почвы дисков сошников (поз.7). Уплотнитель семян служит для улучшения контакта семян с почвой.
