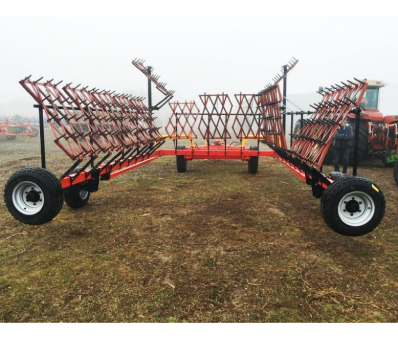

Бороны зубовые односледного боронования СГБ-9, СГБ-11, СГБ-15, СГБ- 19, СГБ-21.
Прицепная гидрофицированная сцепка СГБ предназначена для работы с прицепными зубовыми боронами БЗСС-1,0, БЗТС-1,0. Борона обеспечивает захват от 9 до 21 м.
Сцепка агрегатируется с тракторами класса 1,4-2,0; 2,0-4,0; 3,0-5,0
Способ агрегатирования – прицепной.
Применение : - дробление глыб и рыхление после вспашки;
- выравнивание поверхности поля;
- уничтожение всходов сорняков;
- обработка чистых паров в летний период;
- заделка поверхностно внесенных удобрений.
Сцепка имеет ряд существенных преимуществ:
- возможность быстрого поднятия борон с помощью гидравлики при переездах с поля на поле, на поворотах, что исключает поломки и деформацию борон.;

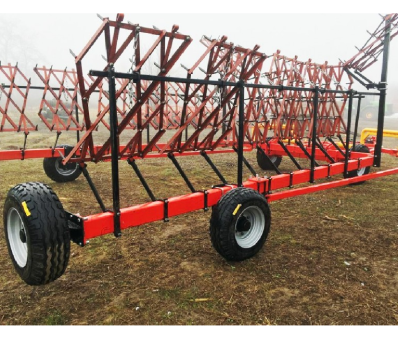

- быстрый перевод в транспортное и рабочее положение, при этом ширина агрегата в транспортном положении 4,05 м, что обеспечивает хорошую маневренность на дорогах;
- самоочищение зубьев, что ведет к снижению затрат;
Рамные конструкции всех сцепок изготовлены из профильной трубы 140*140*8 сталь 09Г2С.
Гидроцилиндры размером 100*40*630 — 2 шт. для перевода сцепки из транспортного в рабочее положение.
Сцепка состоит из следующих основных узлов: сницы, бруса центрального, брусьев боковых, кронштейнов поворота, колес в сборе, поводков, балок для крепления секций борон к раме сцепки.

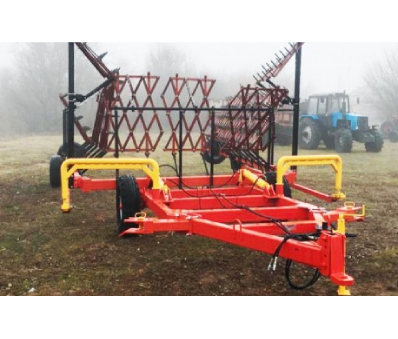

Сница состоит из брусьев боковых, поперечных, фаркопа и кронштейнов крепления гидроцилиндров. К снице на кронштейнах крепятся РВД.
Тяги предназначены для удержания боковых брусьев с центральным на одной прямой при рабочем положении сцепки. При транспортном положении сцепки тяги поворачиваются на кронштейнах поворота
Центральный брус соединяется со сницей с помощью осей, входящих в ушки. На трубе бруса приварен кронштейн гидроцилиндра, благодаря которому сцепка переводится из транспортного положения в рабочее и обратно.
К центральному брусу через шарниры крепятся брусья боковые . На брусья устанавливаются балки и поводки крепления борон..
Для обеспечения устойчивости сцепки при стоянке в транспортном положении без трактора, используются опоры (домкраты), установленные на боковом или центральном брусьях. Иначе произойдет перелом кронштейна!!!
Все колеса сцепки пневматические, шины центральных колес размера 9 * 16 дюймов, а боковых и транспортных 10/75 * 15,3 дюймов. Колеса крепятся к ступицам болтами. Оси ступиц закрепляются во втулках кронштейнов стопорными болтами.

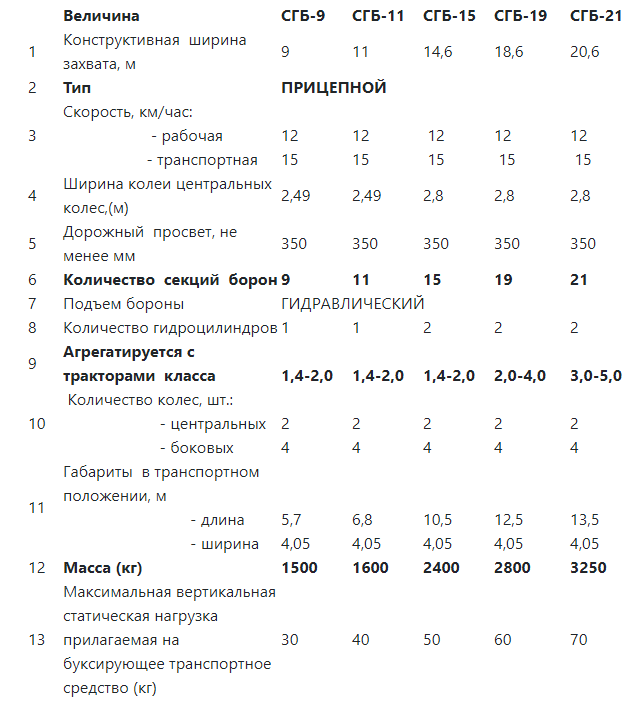

Технические характеристики
