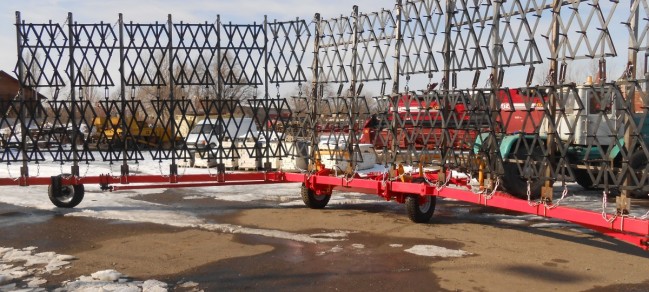

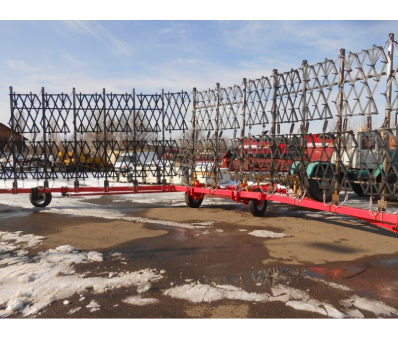

Бороны зубовые двуследного боронования: СГБ-9Д, СГБ-11Д, СГБ-15Д, СГБ — 19Д, СГБ-21Д.
Борона зубовая двухследная СГБ – Д предназначена для работы с прицепными зубовыми боронами типа БЗСС – 1 и БЗСТ – 1,0.
Борона агрегатируется с тракторами класса 1,4-2,0; 2,0-3,0; 3,0-5,0
Способ агрегатирования – прицепной.
Применение - дробление глыб и рыхление после вспашки;
- выравнивание поверхности поля
- уничтожение всходов сорняков;
- обработка чистых паров в летний период;
- заделка поверхностно внесенных удобрений.
Борона имеет ряд существенных преимуществ:
- возможность быстрого поднятия борон с помощью гидравлики при переездах с поля на поле, на поворотах, что исключает поломки и деформацию борон.;
- быстрый перевод в транспортное и рабочее положение, при этом ширина агрегата в транспортном положении 4,05 м, что обеспечивает хорошую маневренность на дорогах;
- самоочищение зубьев, что ведет к снижению затрат;
- значительное (кратное) снижение затрат на подготовку сцепки к полевым работам;
- возможность выравнивания поля за 1 проход.

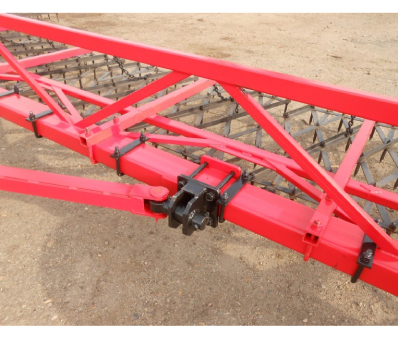

Рамные конструкции всех сцепок изготовлены из профильной трубы 140*140*8 сталь 09Г2С, несущая рама на сцепке (СГБ - 21) усилена в двух плоскостях (горизонтальной и вертикальной) металлической фермой.
Гидроцилиндры размером 100*40*630 — 2 шт. для перевода сцепки из транспортного в рабочее положение.
Сцепка состоит из следующих основных узлов: сницы, бруса центрального, брусьев боковых, кронштейнов поворота, колес в сборе, поводков, балок для крепления секций борон к раме сцепки.
Сница состоит из брусьев боковых, поперечных, фаркопа и кронштейнов крепления гидроцилиндров. К снице на кронштейнах крепятся РВД.
Тяги предназначены для удержания боковых брусьев с центральным на одной прямой при рабочем положении сцепки. При транспортном положении сцепки тяги поворачиваются на кронштейнах поворота
Центральный брус соединяется со сницей с помощью осей, входящих в ушки. На трубе бруса приварен кронштейн гидроцилиндра, благодаря которому сцепка переводится из транспортного положения в рабочее и обратно.

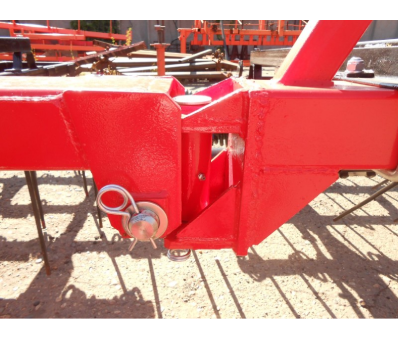

К центральному брусу через шарниры крепятся брусья боковые . На брусья устанавливаются балки и поводки крепления борон..
Для обеспечения устойчивости сцепки при стоянке в транспортном положении без трактора, используются опоры (домкраты), установленные на боковом или центральном брусьях. Иначе произойдет перелом кронштейна!!!

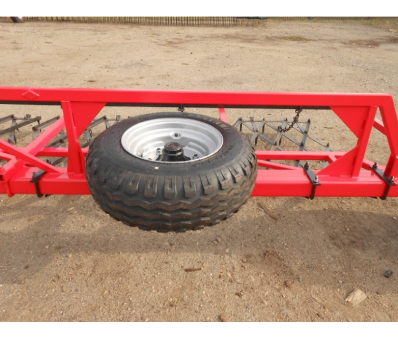

Все колеса сцепки пневматические, шины центральных колес размера 9 * 16 - дюймов ( 2 шт), а боковых и транспортных 10/75 * 15,3 дюймов.( 4 шт). Колеса крепятся к ступицам болтами. Оси ступиц закрепляются во втулках кронштейнов стопорными болтами.
Гидроцилиндры размером 100*40*630 — 2 шт. для перевода сцепки из транспортного в рабочее положение.
Все подшипники применяемые в наших изделиях легко доступные в любом регионе России.

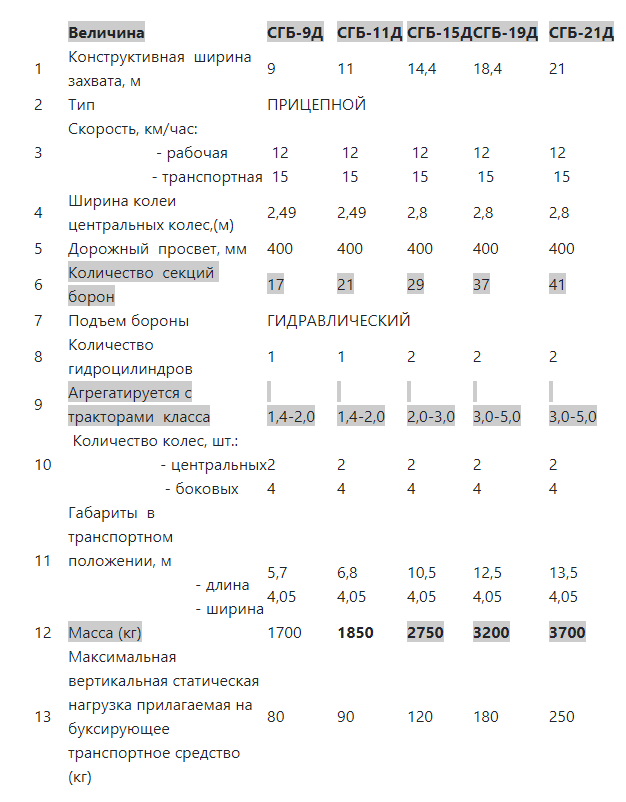

Технические характеристики
